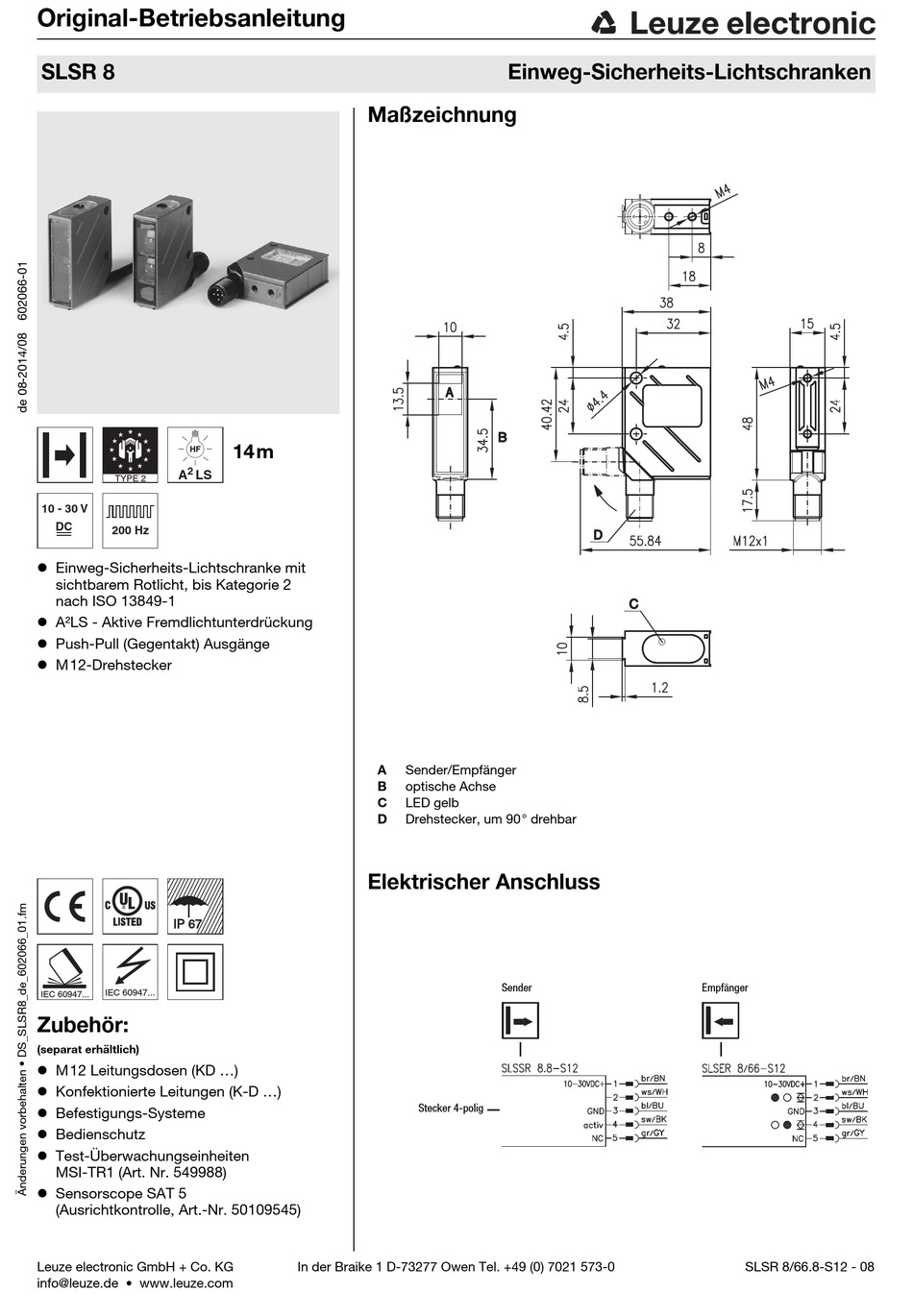

Original-Betriebsanleitung
SLSR 8
2
A
LS
10 - 30 V
DC
200 Hz
Einweg-Sicherheits-Lichtschranke mit
sichtbarem Rotlicht, bis Kategorie 2
nach ISO 13849-1
A²LS - Aktive Fremdlichtunterdrückung
Push-Pull (Gegentakt) Ausgänge
M12-Drehstecker
IP 67
IEC 60947...
IEC 60947...
Zubehör:
(separat erhältlich)
M12 Leitungsdosen (KD ...)
Konfektionierte Leitungen (K-D ...)
Befestigungs-Systeme
Bedienschutz
Test-Überwachungseinheiten
MSI-TR1 (Art. Nr. 549988)
Sensorscope SAT 5
(Ausrichtkontrolle, Art.-Nr. 50109545)
Leuze electronic GmbH + Co. KG
info@leuze.de • www.leuze.com
Maßzeichnung
14m
A
Sender/Empfänger
B
optische Achse
C
LED gelb
D
Drehstecker, um 90° drehbar
Elektrischer Anschluss
In der Braike 1 D-73277 Owen Tel. +49 (0) 7021 573-0
Einweg-Sicherheits-Lichtschranken
Sender
Stecker 4-polig
Empfänger
SLSR 8/66.8-S12 - 08
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Leuze electronic SLSR 8
Inhaltszusammenfassung für Leuze electronic SLSR 8
- Seite 1 Befestigungs-Systeme Bedienschutz Test-Überwachungseinheiten MSI-TR1 (Art. Nr. 549988) Sensorscope SAT 5 (Ausrichtkontrolle, Art.-Nr. 50109545) Leuze electronic GmbH + Co. KG In der Braike 1 D-73277 Owen Tel. +49 (0) 7021 573-0 SLSR 8/66.8-S12 - 08 info@leuze.de • www.leuze.com...
-
Seite 2: Technische Daten
9) These proximity switches shall be used with UL Listed Cable assemblies rated 30V, 0.5A min, in the field installation, or equivalent (categories: CYJV/CYJV7 or PVVA/PVVA7) Bestellhinweise Bezeichnung Artikel-Nr. mit M12-Rundsteckverbindung Sender und Empfänger SLSR 8/66.8-S12 Sender SLSSR 8.8-S12 50038791 Empfänger SLSER 8/66-S12 50038792 1) Version 2010 A-Z SLSR 8/66.8-S12 - 08 2014/08... -
Seite 3: Einweg-Sicherheits-Lichtschranken
Hersteller und Betreiber der Maschine müssen dafür sorgen, dass Maschine und implementierter Sicherheits-Sensor ordnungs- gemäß funktionieren und dass alle betroffenen Personen ausreichend informiert und ausgebildet werden. Leuze electronic GmbH + Co. KG In der Braike 1 D-73277 Owen Tel. +49 (0) 7021 573-0 SLSR 8/66.8-S12 - 08... -
Seite 4: Sicherheitsabstände
Funktion beeinträchtigen. Sender Empfänger Abstand zu spiegelnden Flächen Bei der Montage ist der Abstand der optischen Achse von spiegelnden Flächen ausreichend groß zu wählen. 4˚ Abstand zur spiegelnden Fläche 4˚ Schutzfeldbreite Spiegelnde Fläche Sender Empfänger Objekt SLSR 8/66.8-S12 - 08 2014/08... - Seite 5 überprüfen. Sicherheitshinweise zur Testfunktion 1. Zur korrekten Testung ist der Aktivierungseingang des Senders der SLSR 8 mit einer Test-Überwachungseinheit zu verbinden. 2. Die Testdauer darf bei Zugangsabsicherung 150ms nicht überschreiten. 3. Die Ausgangsschaltelemente der Test-Überwachungseinheit müssen nach Ansprechen des Sensorteils für mindestens 80ms im Aus-Zustand verbleiben, damit nachgeschaltete Einrichtungen sicher abgeschaltet werden, wenn die Lichtschranke als Zugangsabsicherung benutzt wird.
- Seite 6 SLSR 8 SLSR 8/66.8-S12 - 08 2014/08...
