Leuze electronic AS-Interface Produkthandbuch
Quicklinks
Verwandte Anleitungen für Leuze electronic AS-Interface
Inhaltszusammenfassung für Leuze electronic AS-Interface

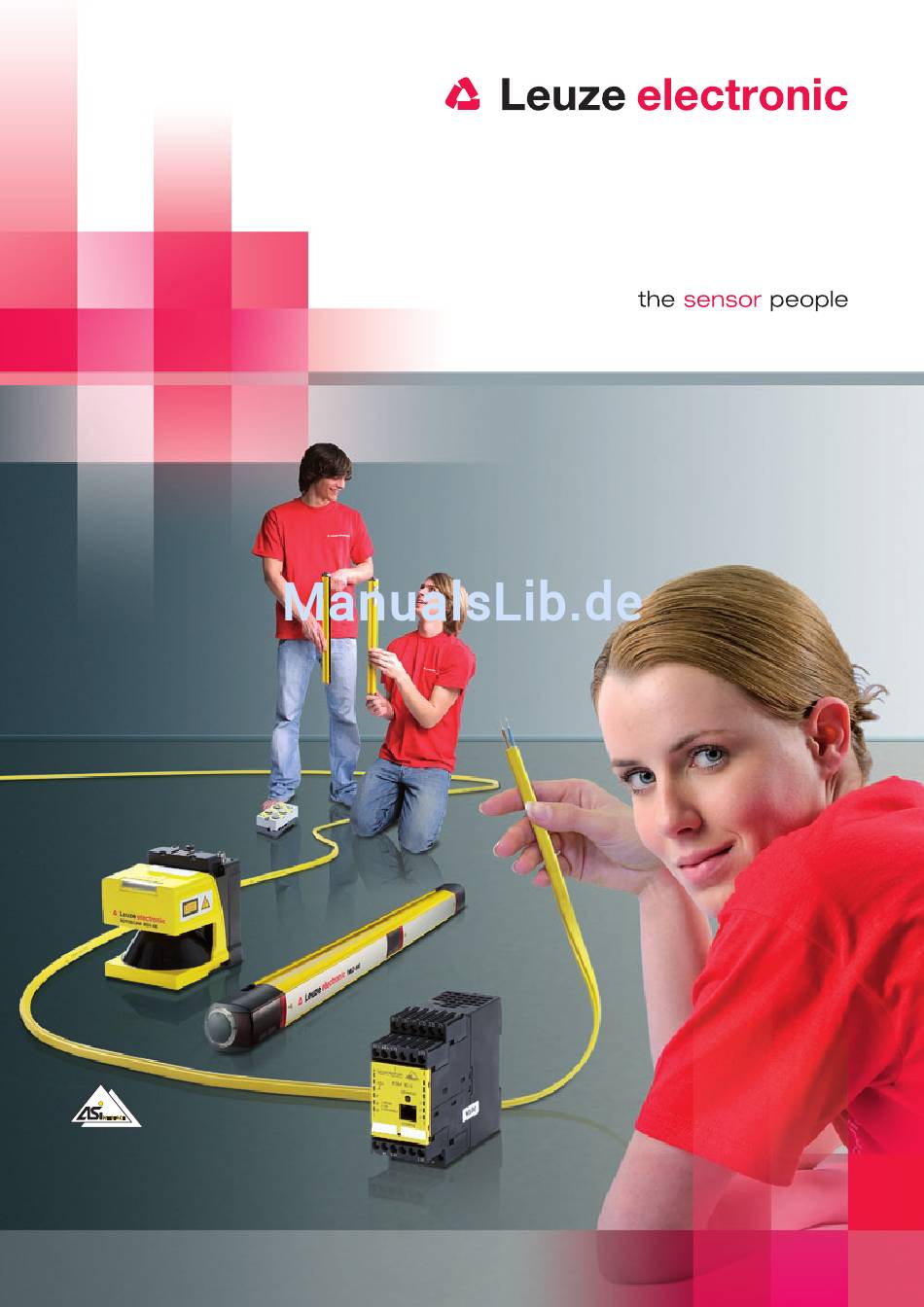

- Seite 1 AS-Interface Safety at Work SAFETY AT WORK P R O D U K T I N F O R M A T I O N...
- Seite 2 SAFETY AT WORK Komplettprogramm für viele Branchen. Aufgrund seiner Einfachheit und Wirtschaftlichkeit und der zahlreichen verfüg- baren Produkte hat sich AS-Interface Safety at Work zum Marktführer bei sicher- heitsgerichteten Netzwerken der Aktor/Sensor-Automationsebene entwickelt. Im Vergleich zur herkömmlichen Punkt-zu-Punkt-Verdrahtung zeichnet sich AS-Interface (AS-i) durch seine geringen Montage-, Verdrahtungs- und An- schlusskosten aus.
- Seite 3 Etablierte Sicherheitstechnik gutem Grund. Höchster Sicherheitsstandard für Kommunikation bis Einfache Inbetriebnahme und Wartung: Automatisches einschließlich SIL 3 nach IEC 61508 bzw. SILCL 3 nach Einlernen der sicheren Busteilnehmer mit PC zur An- IEC/EN 62061, Performance Level PL e, Kategorie 4 nach lageninbetriebnahme und Schnellaustausch von defekten EN ISO 13849 Sicherheitskomponenten ohne PC...
- Seite 4 Mehr Platz Schaltschrank dem Leuze electronic Sicherheitsmonitor. Der AS-i Sicherheitsmonitor ASM ist eine Kernkomponente von AS-Interface Safety at Work. Er überwacht die per Konfigurationssoftware zugeordneten sicherheitsgerichteten Busteilnehmer wie z. B. Sicherheits-Lichtvorhänge, Sicherheits-Schalter und Motorstarter. Gehäusebreite 45 mm; Höhe/Einbautiefe: 102/120 mm;...
- Seite 5 Sicherheits-Sensoren, die bei einer zusätzliche Installation von Komponenten aktivieren. Aktoransteuerung Kopplung von AS-Interface Netzen mit ASM2E. Der AS-i Sicherheitsmonitor ASM2E verfügt über alle Daneben können mit dem ASM2E benachbarte AS-i Netze Funktionalitäten und Merkmale des Sicherheitsmonitors sicherheitsbezogen gekoppelt werden. Somit schaltet ASM1E.
- Seite 6 Clevere Lösungen für die schnelle Systemumsetzung. Integrierte Muting-Funktionen ASM1E-m und ASM2E-m. Muting-Sensoren werden einfach über einen Standard-AS-i Eingangsslave in das AS-i Netz eingebunden. Der opto- elektronische Sicherheits-Sensor mit integrierter AS-i Schnitt- stelle kann direkt an das AS-i Kabel angeschlossen werden. Das reduziert den Verdrahtungsaufwand erheblich.
- Seite 7 NOT-HALT Lichtvorhängen SOLID zur Stromversorgung Befehlsgeräte oder Sicher- Typ 2 oder Typ 4 nach von 2 Sendern. heits-Schalter. IEC/EN 61496. Einfache Anbindung z. B. von Sicherheits-Scharnierschal- tern an AS-Interface mit Koppelmodul ASKM1 Koppelmodul ASKM2 für die Ankopplung von SOLID Sicherheits-Lichtvorhängen.
-
Seite 8: Online-Diagnose
Komfortable Konfiguration, effiziente Online-Diagnose. PC-gestützte Konfiguration und Diagnose mit asimon Software. Mit der bedienerfreundlichen Windows basierten Konfigurations- und Diagnose- ® software asimon können ASM Sicherheitsmonitore einfach parametriert werden. Mit seiner innovativen Multi-Fenstertechnik bietet asimon dem Anwender die Möglichkeit, Sicherheitsmonitore über eine intuitive Menüführung auf einfache Weise zu konfigurieren und eine effiziente Systemdiagnose durchzuführen. - Seite 9 Ausdrucke von Baum- und Schaltplandarstellungen Durch die farbliche Markierung erkennt der zur Dokumentation sind jederzeit möglich, auch als Anwender sofort die Abschaltursache. PDF-Datei. Die Schaltplandarstellung zeigt die Signalpfade von Beim asimon Teach-In wird angezeigt, links nach rechts. welcher Slave vom Sichheitsmonitor bislang „eingelernt“...
- Seite 10 Sicherheits-Lichtschranken oder Sicherheits-Laserscannern – all diese Leuze electronic AS-i Sicherheits-Sensoren verfügen über eine integrierte Schnitt- stelle für den direkten AS-Interface Anschluss. Mit der typischen AS-i 2-Draht- Leitung und der direkten M12-Anschlusstechnik sparen Sie sich die Investition in komplexe Kabelbäume und externe Anschaltmodule.
- Seite 11 ROTOSCAN RS4/AS-i* MLD 500/AS-i Sicherheits-Laserscanner für den Perso- EInstrahl-Sicherheits-Lichtschranke, nenschutz, Typ 3 nach IEC/EN 61496 Typ 4 nach IEC/EN 61496 SIL 2 nach IEC 61508 bzw. SILCL 2 SIL 3 nach IEC 61508 bzw. SILCL 3 nach IEC/EN 62061, PL d nach nach IEC/EN 62061, PL e nach EN ISO 13849-1 EN ISO 13849-1...
- Seite 12 Einstrahl-Sicherheits-Lichtschranken AS-i-Safety-Produktprogramm Sicherheits-Sensorik für den PROFIBUS DP Sicherheits-Schalter, -Zuhaltungen, -Befehlsgeräte Sicherheits-Schaltgeräte Sensor-Zubehör und Signalgeräte Sicherheits-Engineering-Software Machine Safety Services Leuze electronic GmbH + Co. KG In der Braike 1 D-73277 Owen Telefon +49 (0) 7021/573-0 Telefax +49 (0) 7021/573-199 info@leuze.de www.leuze.com...
