Frequenzumrichter FU 0,18 ... 15,0 - A31

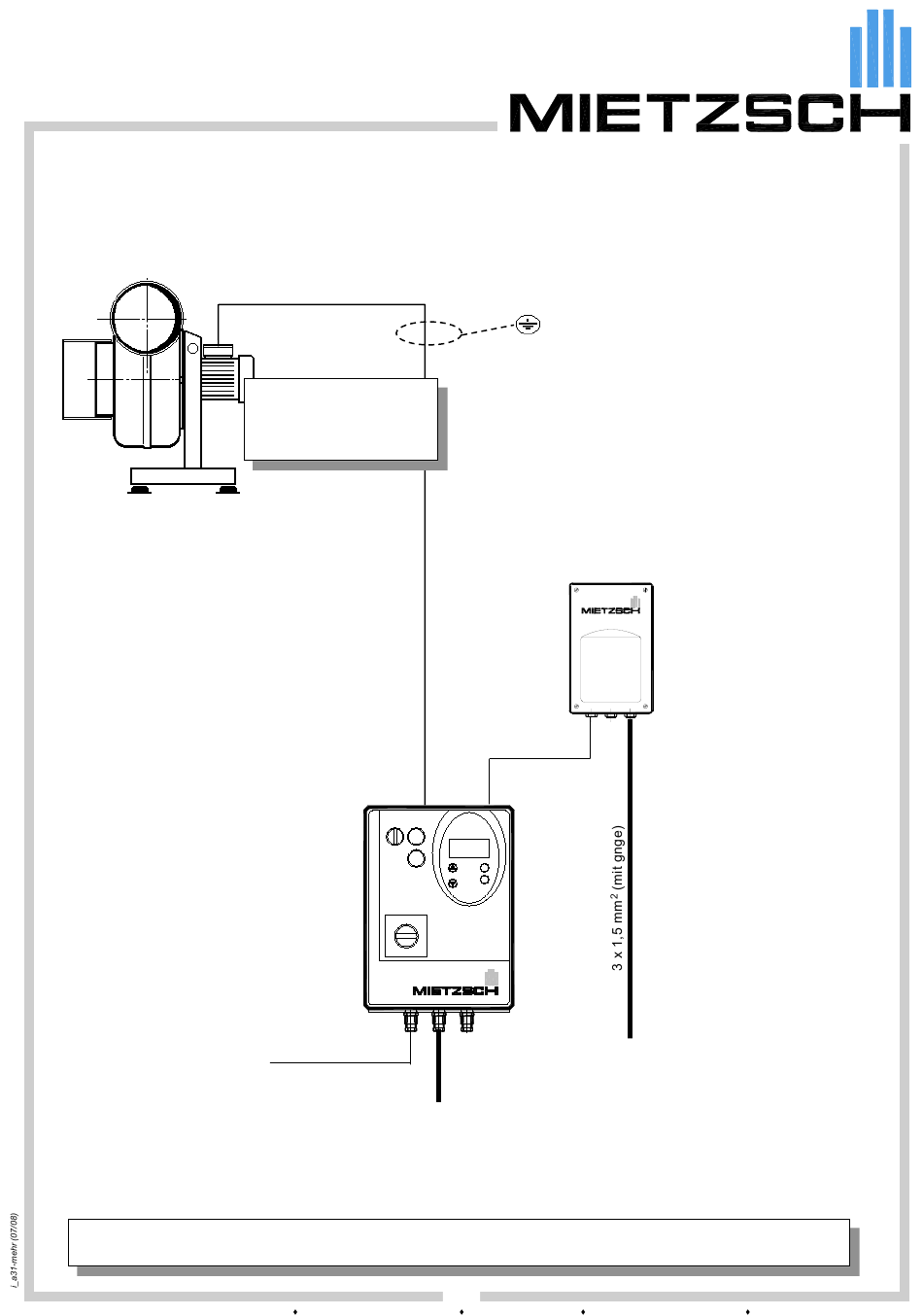

Applikation AP31- 02 : Betrieb mit Festfrequenzen
2 Festfrequenzen, mit Uhrenmodul UM
Funktionsweise
Mit dieser Umrichteranwendung können Ventilatoren über einen externen Uhrenmodul mit 2 beliebigen, fest
einprogrammierbaren Drehzahlen betrieben werden. Der Umrichter ist für diese Anwendung werkseitig
vorpogrammiert, sodaß der bauseitige Inbetriebnahmeaufwand gering ist.
Ventilatortyp: VRE / VRR / VRV / VRK
Frequenzumrichter FU ... A31
mit Hauptschalter und Bedienfeld
Start/Stop - Schalter (0-FW)
Stellpotentiometer
integrierter Funkentstörfilter
elektronischer Motorschutz
Logikausgang für Störmeldung
vorbereitet für Betrieb mit 2 Festfrequenzen
Der jeweilige Kabeltyp ist entsprechend den Einsatzbedingungen und der Verlegeart auszuwählen. Der Geräte-
Der jeweilige Kabeltyp ist entsprechend den Einsatzbedingungen und der Verlegeart auszuwählen. Der Geräte-
anschluß erfolgt nach den jeweiligen Klemmplänen,die den Geräten beiliegen ( insbesondere Bedienungsanleitung).
anschluß erfolgt nach den jeweiligen Klemmplänen,die den Geräten beiliegen ( insbesondere Bedienungsanleitung).
MIETZSCH GmbH Lufttechnik Dresden
4-adrig mit gnge
Achtung!
Achtung!
Bei Umrichtern mit 230 V
Bei Umrichtern mit 230 V
Motoranschluß im
Motoranschluß im
Dreieck.
Dreieck.
Störmeldung 1Ö / 1S
bis 2,20 kW : 1~230V / 50 Hz
über 2,20 kW : 3~400V / 50 Hz
Großenhainer Str. 137
geschirmte Leitung
maximale Länge 20 m
Steuerleitung 2 adrig
(z.B. Y (St) Y )
1~230V / 50 Hz
09
01129 Dresden
Fax (0351) 8 58 00 74
Uhrenmodul UM
digitale Quarzuhr
autom. Sommer/
Winterzeitumschaltung
Aufputz IP54
