Frequenzumrichter FU 0,18 ... 4,0 - A31
Applikation AP31- 07 : Druckregelung
Start/Stop
Potentiometer
Hand/Auto
Hauptschalter
Störmeldung 1Ö / 1S
bis 2,20 kW : 1~230V / 50 Hz
über 2,20 kW : 3~400V / 50 Hz
Frequenzumrichter FU ... A31 IP55
Hauptschalter (abschließbar) und Bedienfeld
Start/Stop - Schalter (0-FW)
Stellpotentiometer
Umschaltung Hand/Auto
integrierter Funkentstörfilter
elektronischer Motorschutz
Logikausgang für Störmeldung
integrierter Regler
vorprogrammiert für Druckregelung
Anwendung / Funktionsweise
Die Gerätekombination ist ein Komplettsystem für die Druckregelung in lufttechnischen Anlagen zur Anpassung der Luftleistung
eines Ventilators an den veränderten Bedarf. Dabei wird der Druck in der Sammelleitung (Unterdruck in der Saugleitung
gegenüber barometrischen Druck) oder die Druckerhöhung des Ventilators (p-Druckseite - p-Saugseite) durch Veränderung der
Ventilatordrehzahl auf einen konstanten Wert geregelt.
Die Druckerfassung erfolgt je nach Regelaufgabe durch entsprechende Meßstellen in der Lüftungsanlage oder direkt am
Ventilator.
Das Druckniveau wird im Rahmen der lufttechnischen Einregulierung über ein Potentiometer am Umrichter eingestellt. Ein
Hand/Auto-Schalter am Umrichter ermöglicht wahlweise die Drehzahlvorgabe von Hand oder über den integrierten Regler.
Das Sytem arbeitet völlig eigenständig. Alle wesentlichen Funktionen (auch der Motorschutz) werden vom Umrichter
übernommender.

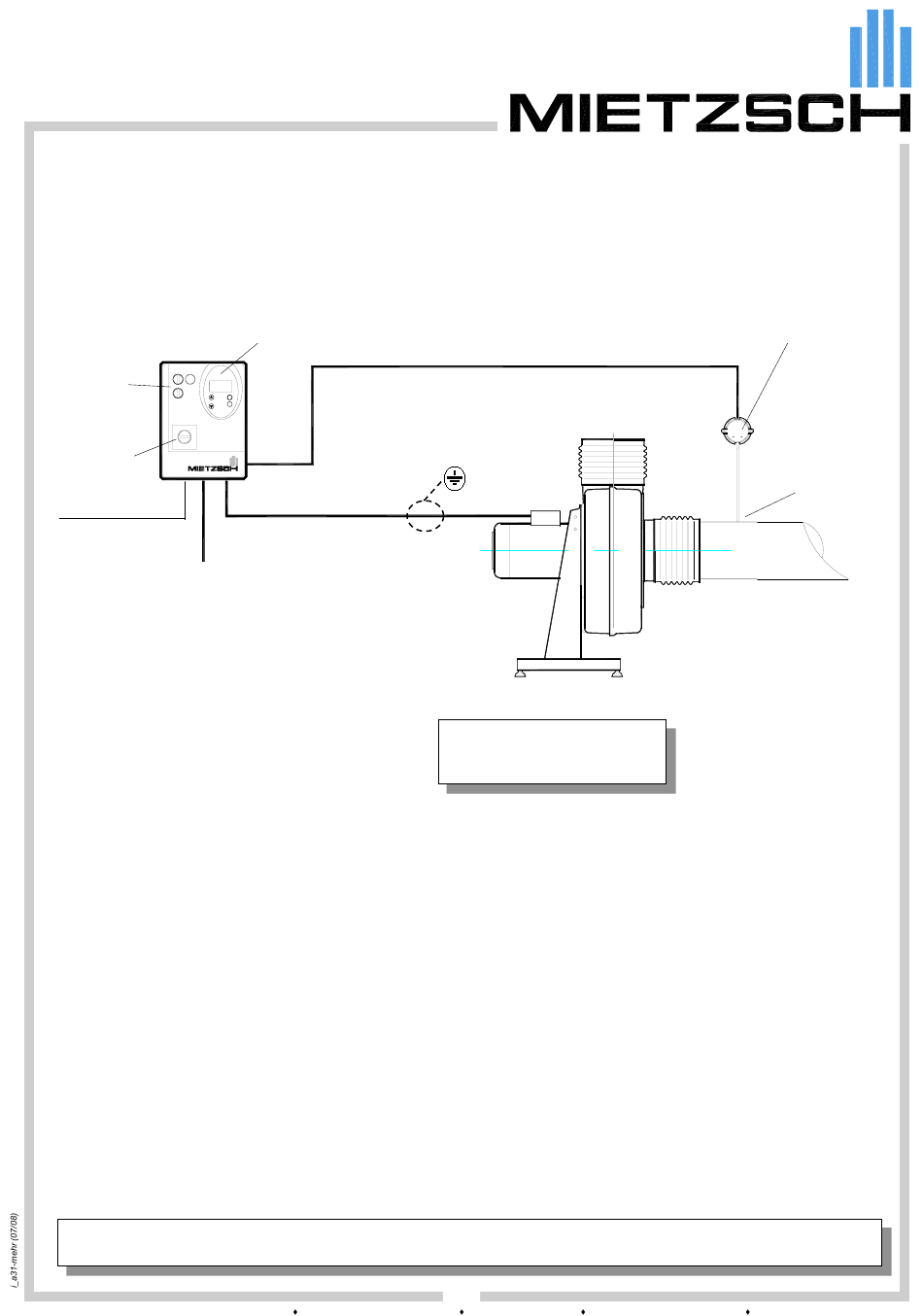

Die Firma MIETZSCH liefert auf der Basis des Umrichters FU ... A31 eine komplette Applikation für Druckregelung mit
Ventilator, Umrichter (mit Regler und Bedienelementen), Meßeinrichtungen und Drucktransmitter.
Alle erforderlichen Einstellungen und Programmierungen werden werkseitig durchgeführt, in einem Protokoll festgehalten und
im Konfigurationsspeicher des Umrichters gesichert.
Dem Anwender bleibt das zeitraubendes Studium der umfangreichen Programmieranleitung weitestgehend erspart.
Der jeweilige Kabeltyp ist entsprechend den Einsatz-bedingungen und der Verlegeart auszuwählen. Der Geräteanschluß
Der jeweilige Kabeltyp ist entsprechend den Einsatz-bedingungen und der Verlegeart auszuwählen. Der Geräteanschluß
erfolgt nach den jeweiligen Klemmplänen,die den Geräten beiliegen ( insbesondere Bedienungsanleitung des Umrichters).
erfolgt nach den jeweiligen Klemmplänen,die den Geräten beiliegen ( insbesondere Bedienungsanleitung des Umrichters).
MIETZSCH GmbH Lufttechnik Dresden
Bedienfeld
geschirmte Leitung
4-adrig mit gnge
Großenhainer Str. 137
Steuerleitung 3 adrig (z.B. Y (St) Y )
max. Länge 20 m
Ventilatortyp: VRE / VRR / VRV / VRK
Achtung!
Achtung!
Bei Umrichtern mit 230 V
Bei Umrichtern mit 230 V
Motoranschluß im Dreieck.
Motoranschluß im Dreieck.
12
01129 Dresden
Drucktransmitter DSG 0 ... 10V
(lose oder an Ventilator angebaut)
Druckbereich:
Fax (0351) 8 58 00 74
http://www.mietzsch.de
0 ... 200 Pa
0 ... 500 Pa
0 ... 1000 Pa
0 ... 2000 Pa
Druckmeßstelle
