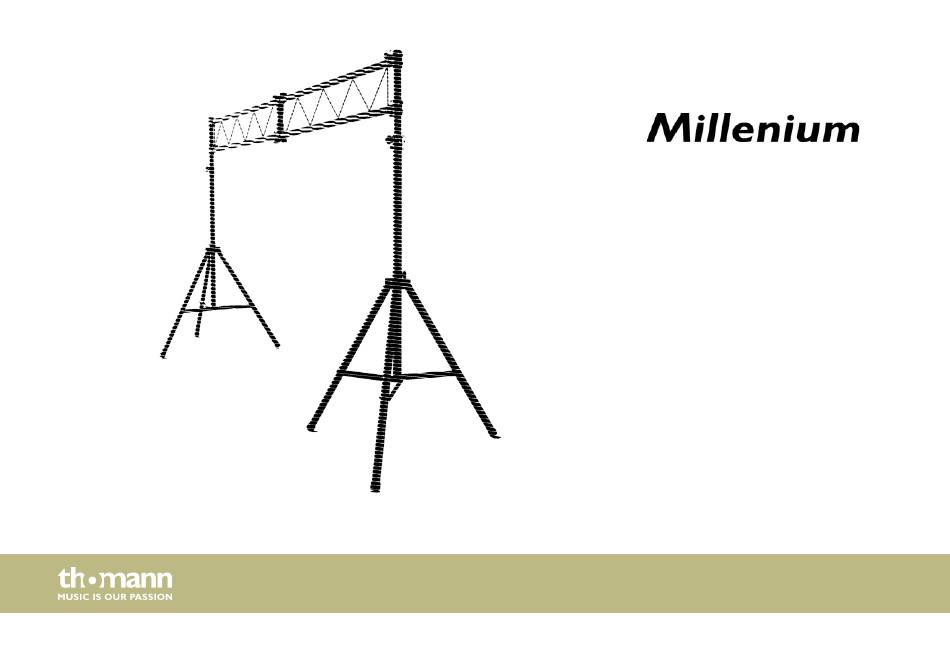

- Seite 1 SLS300 licht-stativ bedienungsanleitung...
- Seite 1 SLS300 licht-stativ bedienungsanleitung...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 20.08.2015, ID: 180075...
- Seite 3 Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................4 Sicherheitshinweise..........................6 Leistungsmerkmale..........................9 Bedienung..............................10 Technische Daten............................ 26 Umweltschutz............................27 SLS300...
-
Seite 4: Allgemeine Hinweise
Allgemeine Hinweise Allgemeine Hinweise Diese Bedienungsanleitung enthält wichtige Hinweise zum sicheren Betrieb des Produkts. Lesen und befolgen Sie die angegebenen Sicherheitshinweise und Anweisungen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf. Sorgen Sie dafür, dass sie allen Personen zur Verfügung steht, die das Produkt verwenden. Sollten Sie das Produkt verkaufen, achten Sie bitte darauf, dass der Käufer diese Anleitung erhält. - Seite 5 Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. VORSICHT! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zu gering‐...
-
Seite 6: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Licht-Stativ dient zur stabilen Befestigung und höhenverstellbaren Aufstellung von Gebrauch Scheinwerfern. Verwenden Sie das Produkt ausschließlich wie in dieser Bedienungsanleitung beschrieben. Jede andere Verwendung sowie die Verwendung unter anderen Betriebsbedin‐ gungen gelten als nicht bestimmungsgemäß und können zu Personen- oder Sachschäden führen. - Seite 7 Sicherheitshinweise Sicherheit GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß ent‐ sorgt werden und sich nicht in der Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Produkt lösen. Sie könnten die Teile verschlucken und daran ersticken! Lassen Sie Kinder nicht unbeaufsichtigt mit dem Produkt spielen.
- Seite 8 Sicherheitshinweise VORSICHT! Kippgefahr auf ungeeignetem Untergrund Bei einer Aufstellung auf weichem oder nicht waagrechtem Untergrund kann das Stativ kippen und Verletzungen und Sachschäden verursachen. Stellen Sie das Stativ nur auf ebenen und festen Flächen auf. VORSICHT! Kippgefahr bei zu hoher Belastung Bei zu hoher Belastung kann das Stativ kippen und Verletzungen und Sach‐...
-
Seite 9: Leistungsmerkmale
Leistungsmerkmale Leistungsmerkmale Besondere Eigenschaften: Schneller und einfacher Aufbau 3 m breite Traverse, optional erweiterbar auf max. 4,5 m Bis auf eine Höhe von 3 m ausfahrbar Maximale Tragkraft des Gesamtsystems: 25 kg Maximale Tragkraft pro Stativ: 18 kg SLS300... -
Seite 10: Bedienung
Bedienung Bedienung Packen Sie das Produkt aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Heben Sie die Verpackung auf. Um das Produkt bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpa‐ ckung oder eigene, besonders dafür geeignete Transport- bzw. - Seite 11 Bedienung VORSICHT! Kippgefahr auf ungeeignetem Untergrund Bei einer Aufstellung auf weichem oder nicht waagrechtem Untergrund kann das Stativ kippen und Verletzungen und Sachschäden verursachen. Stellen Sie das Stativ nur auf ebenen und festen Flächen auf. VORSICHT! Kippgefahr bei zu hoher Belastung Bei zu hoher Belastung kann das Stativ kippen und Verletzungen und Sach‐...
- Seite 12 Bedienung HINWEIS! Mögliche Fleckenbildung Der enthaltene Weichmacher in den Gummifüßen dieses Produkts kann unter Umständen mit der Beschichtung Ihres Parkett-, Linoleum-, Laminat- oder PVC- Bodens reagieren und nach einiger Zeit dunkle Schatten hinterlassen, die sich nicht wieder entfernen lassen. Bitte bringen Sie die Gummifüße im Zweifelsfall nicht in direkten Kontakt mit Ihrem Boden und benutzen Sie Filzschoner oder einen Teppich als Unterlage.
-
Seite 13: Lieferumfang
Bedienung Lieferumfang Überprüfen Sie vor dem Aufbau Ihres Licht-Stativs die Vollständigkeit der Lieferung anhand der folgenden Liste: Traversenstück A (2 ×) T-Stück B ohne Bolzen (2 ×) SLS300... - Seite 14 Bedienung Rohr C ohne Verschraubung (1 ×) Rohr D mit Verschraubung (2 ×) licht-stativ...
- Seite 15 Bedienung T-Stück E mit Bolzen (4 ×) SLS300...
- Seite 16 Bedienung Stativ F (2 ×) licht-stativ...
- Seite 17 Bedienung Innensechskantschlüssel SLS300...
- Seite 18 Bedienung Aufstellung Im Prinzip können Sie die folgenden Schritte alleine ausführen. Mit Hilfe einer zweiten Person tun Sie sich jedoch erheblich leichter. Entfernen Sie die Gummikappen von den Enden der Traversenstücke (A). licht-stativ...
- Seite 19 Bedienung Bringen Sie die beiden T-Stücke (B) an den Enden von Rohr (C) an. Stecken Sie den Verbund aus (B) und (C) auf die offene Seite eines Traversenstücks (A). Schieben Sie dann die Rohre (D) durch die T-Stücke (B) in das Traversenstück (A) und ver‐ schrauben Sie die Rohre (D).
- Seite 20 Bedienung Stecken Sie das zweite Traversenstück auf das offene Ende auf und verschrauben Sie es. licht-stativ...
- Seite 21 Bedienung Stecken Sie die T-Stücke (E) auf die äußeren Enden der beiden Traversenstücke (A). SLS300...
- Seite 22 Bedienung Sichern Sie die T-Stücke (E) mit den Sicherungsbolzen. licht-stativ...
- Seite 23 Bedienung Klappen Sie die Füße des Stativs auseinander, bis sich die Querstreben in waagrechter Position befinden. Fixieren Sie diese Position mit der Sicherungsschraube am Schlitten, an dem die drei Füße ansetzen. Ziehen Sie den Sicherungsbolzen heraus und lösen Sie die Sicherungsschraube am Aus‐ zugsrohr.
- Seite 24 Bedienung Stecken Sie die Traverse mit den T-Stücken auf das Auszugsrohr der Stative und befes‐ tigen Sie die Traverse mit den Innensechskantschrauben an den T-Stücken (E). Montieren Sie den oder die Scheinwerfer, gegegebenfalls mit Adaptern, an der Traverse. Beachten Sie dabei die Hinweise der jeweiligen Hersteller. Die maximale Belastbarkeit der Traverse von 25 kg (18 kg pro Stativ) darf nicht überschritten werden.
- Seite 25 Bedienung Abbau Nehmen Sie den oder die Scheinwerfer ab. Lösen Sie die Innensechskantschrauben an den T-Stücken (E) an den Enden der Traverse und ziehen Sie die Traverse von den Stativen ab. Zerlegen Sie die Traverse in umgekehrter Reihenfolge der Aufbauanleitung soweit wie es Ihnen für einen Transport oder Lagerung im Hinblick auf einen erneuten Aufbau sinn‐...
-
Seite 26: Technische Daten
Technische Daten Technische Daten Traverse 3 m breit, bestehend aus zwei Traversenstücken zu je 1,50 m, optional erwei‐ terbar auf max. 4,50 m Maximale Tragkraft des Gesamtsystems 25 kg Maximale Tragkraft pro Stativ 18 kg Maximale Stützhöhe Gewicht des Gesamtsystems 12 kg Farbe Schwarz... -
Seite 27: Umweltschutz
Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden. - Seite 28 Notizen licht-stativ...
- Seite 29 Notizen SLS300...
- Seite 30 Notizen licht-stativ...
- Seite 32 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
