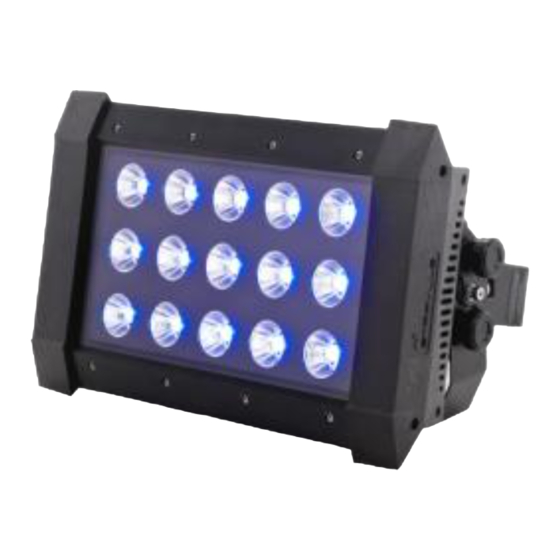

- Seite 1 Tri Flood MK II 15×15 W RGB LED-fluter bedienungsanleitung...
- Seite 2 Musikhaus Thomann e.K. Treppendorf 30 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 04.03.2014, ID: 274216 (V2)
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................5 1.1 Weitere Informationen........................6 1.2 Darstellungsmittel..........................7 1.3 Symbole und Signalwörter......................7 Sicherheitshinweise..........................10 Leistungsmerkmale..........................15 Installation..............................16 Inbetriebnahme............................19 Anschlüsse und Bedienelemente....................22 Bedienung..............................25 7.1 Gerät starten............................25 7.2 Hauptmenü............................25 7.3 Menüübersicht..........................35 7.4 Funktionen im DMX-Modus 1..................... - Seite 4 Inhaltsverzeichnis 7.6 Funktionen im DMX-Modus 3..................... 38 7.7 Funktionen im DMX-Modus 4..................... 38 7.8 Funktionen im DMX-Modus 5 und im DMX-Modus 6............39 Technische Daten............................ 42 Stecker- und Anschlussbelegungen....................43 Fehlerbehebung............................44 Reinigung..............................46 Umweltschutz............................47 LED-fluter...
-
Seite 5: Allgemeine Hinweise
Allgemeine Hinweise Allgemeine Hinweise Diese Bedienungsanleitung enthält wichtige Hinweise zum sicheren Betrieb des Geräts. Lesen und befolgen Sie die angegebenen Sicherheitshinweise und Anweisungen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf. Sorgen Sie dafür, dass sie allen Personen zur Verfü‐ gung steht, die das Gerät verwenden. -
Seite 6: Weitere Informationen
Allgemeine Hinweise 1.1 Weitere Informationen Auf unserer Homepage (www.thomann.de) finden Sie viele weitere Informationen und Details zu den folgenden Punkten: Download Diese Bedienungsanleitung steht Ihnen auch als PDF-Datei zum Download zur Verfügung. Nutzen Sie in der elektronischen Version die Suchfunktion, um die Stichwortsuche für Sie interessanten Themen schnell zu finden. -
Seite 7: Darstellungsmittel
Allgemeine Hinweise 1.2 Darstellungsmittel In dieser Bedienungsanleitung werden die folgenden Darstellungsmittel verwendet: Beschriftungen Die Beschriftungen für Anschlüsse und Bedienelemente sind durch eckige Klammern und Kur‐ sivdruck gekennzeichnet. Beispiele: Regler [VOLUME], Taste [Mono]. Anzeigen Am Gerät angezeigte Texte und Werte sind durch Anführungszeichen und Kursivdruck mar‐ kiert. - Seite 8 Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signal‐ wort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. WARNUNG! Diese Kombination aus Symbol und Signal‐ wort weist auf eine möglicherweise gefähr‐ liche Situation hin, die zum Tod oder zu schweren Verletzungen führen kann, wenn sie nicht gemieden wird.
- Seite 9 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor gefährlicher elektrischer Span‐ nung. Warnung vor schwebender Last. Warnung vor einer Gefahrenstelle. Tri Flood MK II 15×15 W RGB...
-
Seite 10: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät ist für den Einsatz als elektronischer Beleuchtungseffekt mittels LED-Technik Gebrauch bestimmt. Verwenden Sie das Gerät ausschließlich wie in dieser Bedienungsanleitung beschrieben. Jede andere Verwendung sowie die Verwendung unter anderen Betriebsbedin‐ gungen gelten als nicht bestimmungsgemäß und können zu Personen- oder Sachschäden führen. - Seite 11 Sicherheitshinweise Sicherheit GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß ent‐ sorgt werden und sich nicht in der Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen.
- Seite 12 Sicherheitshinweise GEFAHR! Elektrischer Schlag durch Kurzschluss Nehmen Sie am Netzkabel und am Netzstecker keine Veränderungen vor. Bei Nichtbeachtung kann es zu einem elektrischen Schlag kommen und es besteht Brand- und Lebensgefahr. Falls Sie sich unsicher sind, wenden Sie sich an einen autorisierten Elektriker.
- Seite 13 Sicherheitshinweise HINWEIS! Brandgefahr Decken Sie das Gerät oder die Lüftungsschlitze niemals ab. Montieren Sie das Gerät nicht direkt neben einer Wärmequelle. Halten Sie das Gerät von offenem Feuer fern. HINWEIS! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssigkeiten oder Feuchtigkeit aus.
- Seite 14 Sicherheitshinweise HINWEIS! Stromversorgung Bevor Sie das Gerät anschließen, überprüfen Sie, ob die Spannungsangabe auf dem Gerät mit Ihrem örtlichen Stromversorgungsnetz übereinstimmt und ob die Netzsteckdose über einen Fehlerstromschutzschalter (FI) abgesichert ist. Nichtbe‐ achtung kann zu einem Schaden am Gerät und zu Verletzungen des Benutzers führen.
-
Seite 15: Leistungsmerkmale
Leistungsmerkmale Leistungsmerkmale Der LED-Fluter eignet sich besonders für professionelle Beleuchtungsaufgaben, zum Beispiel bei Veranstaltungen, auf Rockbühnen, im Theater- und im Musicalbereich, in Diskotheken oder für die Architektur- und Gartenbeleuchtung. Das Gerät zeichnet sich aus durch: 15 dreifarbige LEDs (je 15 W) Ansteuerung über DMX (5 verschiedene Modi) sowie über Tasten und Display am Gerät Vorprogrammierte automatische Shows Master-/Slave-Betrieb... -
Seite 16: Installation
Installation Installation Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Heben Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpackung oder eigene, besonders dafür geeignete Transport- bzw. -
Seite 17: Überhitzungsgefahr
Installation HINWEIS! Überhitzungsgefahr Sorgen Sie stets für ausreichende Belüftung. Die Umgebungstemperatur muss immer unter 40 °C liegen. HINWEIS! Verwendung von Stativen Wenn das Gerät auf ein Stativ montiert wird, achten Sie auf sicheren Stand und darauf, dass das Gewicht des Geräts die zulässige Tragkraft des Stativs nicht über‐ steigt. - Seite 18 Installation HINWEIS! Mögliche Störungen bei der Datenübertragung Um einen störungsfreien Betrieb zu gewährleisten, benutzen Sie spezielle DMX- Kabel und keine normalen Mikrofonkabel. Verbinden Sie den DMX-Eingang oder -Ausgang niemals mit Audiogeräten wie Mischpulten oder Verstärkern. LED-fluter...
-
Seite 19: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Stellen Sie alle Verbindungen her, solange das Gerät ausgeschaltet ist. Benutzen Sie für alle Verbindungen hochwertige Kabel, die möglichst kurz sein sollten. Tri Flood MK II 15×15 W RGB... - Seite 20 Inbetriebnahme Verbindungen in der Betriebsart Verbinden Sie den DMX-Eingang des Geräts mit dem DMX-Ausgang eines DMX-Controllers „DMX“ oder eines anderen DMX-Geräts. Verbinden Sie den Ausgang des ersten DMX-Geräts mit dem Eingang des zweiten und so weiter, um eine Reihenschaltung zu bilden. Stellen Sie sicher, dass der Ausgang des letzten DMX-Geräts in der Kette mit einem Widerstand (110 Ω, ¼...
- Seite 21 Inbetriebnahme Verbindungen in der Betriebsart Wenn Sie eine Gruppe von Geräten in der Betriebsart „Master/Slave“ konfigurieren, steuert das „Master/Slave“ erste Gerät die anderen und ermöglicht eine automatische, von der Musik gesteuerte und syn‐ chronisierte Show. Diese Funktion ist besonders nützlich, um eine Show ohne großen Pro‐ grammieraufwand zu starten.
-
Seite 22: Anschlüsse Und Bedienelemente
Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente Rückseite LED-fluter... - Seite 23 Anschlüsse und Bedienelemente 1 Display. 2 Taste [MODE] Aktiviert das Hauptmenü bzw. ein Untermenü. 3 Taste [UP] Erhöht den angezeigten Wert um eins. 4 Taste [DOWN] Verringert den angezeigten Wert um eins. 5 [POWER IN] Kabel mit speziellem Schraubstecker zum Anschluss an die Stromversorgung. 6 [POWER OUT] Kabel mit spezieller Schraubkupplung zur Versorgung weiterer Geräte.
- Seite 24 Anschlüsse und Bedienelemente 9 [DMX OUT] Kabel mit DMX-Outdoor-Schraubkupplung als DMX-Ausgang für weitere Geräte. 10 [DMX IN] Kabel mit DMX-Outdoor-Schraubstecker als DMX-Eingang. LED-fluter...
-
Seite 25: Bedienung
Bedienung Bedienung 7.1 Gerät starten Verbinden Sie das Gerät mit dem Stromnetz, um den Betrieb zu starten. Nach einigen Sekunden zeigt das Display an, dass ein Reset läuft. Danach ist das Gerät betriebsbereit. 7.2 Hauptmenü Drücken Sie die Taste [MODE], um das Hauptmenü zu aktivieren und einen Betriebsmodus aus‐ zuwählen. - Seite 26 Bedienung DMX-Adresse Drücken Sie die Taste [MODE] so oft, bis das Display in der oberen Zeile „DMX ADD“ anzeigt. Jetzt können Sie die Nummer des ersten vom Gerät verwendeten DMX-Kanals (DMX-Adresse) einstellen. Wählen Sie mit den Tasten [UP] und [DOWN] einen Wert zwischen 1 und 512 (Anzeige „A001“...
-
Seite 27: Display-Einstellungen
Bedienung DMX-Modus Kanäle Höchste mögliche DMX- Adresse Display-Einstellungen Drücken Sie die Taste [MODE] so oft, bis das Display in der oberen Zeile „SETUP“ anzeigt. Jetzt können Sie mit den Tasten [UP] und [DOWN] eine der folgenden Optionen auswählen: „DISP ON“ : Die Hintergrundbeleuchtung des Displays bleibt permanent eingeschaltet. „DISP OFF“... -
Seite 28: Master-Modus
Bedienung Master-Modus Drücken Sie die Taste [MODE] so oft, bis das Display in der oberen Zeile „SETUP“ anzeigt. Jetzt können Sie mit den Tasten [UP] und [DOWN] die Optionen für den Master-Modus auswählen: „MAST ON“ : Der Master-Modus ist eingeschaltet, das Gerät arbeitet als Master. „MAST OFF“... - Seite 29 Bedienung Manuelle Farbeinstellung Drücken Sie die Taste [MODE] so oft, bis das Display in der oberen Zeile „COLORSET“ und in der unteren Zeile „xxx% RED“ (Rot), „xxx% GRE“ (Grün) bzw. „xxx% BLU“ (Blau) anzeigt. Jetzt können Sie mit den Tasten [UP] und [DOWN] die Helligkeit der jeweiligen Grundfarbe im Bereich von 0 % bis 100 % einstellen.
- Seite 30 Bedienung DMX- oder Slave-Modus Drücken Sie die Taste [MODE] so oft, bis das Display in der oberen Zeile „DMX“ anzeigt. Jetzt können Sie mit den Tasten [UP] und [DOWN] einen der folgenden Betriebsmodi auswählen: „MODE1“ (DMX-Modus 1, ein Kanal) „MODE2“ (DMX-Modus 2, zwei Kanäle) „MODE3“...
- Seite 31 Bedienung Anzeige der Gerätetemperatur Drücken Sie die Taste [MODE] so oft, bis das Display in der oberen Zeile „BOARD PCB“ anzeigt. In der unteren Zeile wird rechts die Temperatur im Geräteinneren in Grad Celsius angezeigt. Drücken Sie die Taste [MODE], um wieder in das übergeordnete Menü zu kommen, oder warten Sie eine Minute.
-
Seite 32: Programmgeschwindigkeit
Bedienung Betriebsart „Vorprogrammierte Drücken Sie die Taste [MODE] so oft, bis das Display in der oberen Zeile „PROGRAM“ anzeigt. automatische Show“ Mit den Tasten [UP] und [DOWN] können Sie eine der 20 vorprogrammierten automatischen Shows wählen. Diese Einstellung ist nur relevant, wenn das Gerät nicht mittels DMX gesteuert wird. Das Gerät kann im Stand-Alone-Modus arbeiten oder angeschlossene Geräte des gleichen Typs steuern, die als Slave konfiguriert sein müssen. -
Seite 33: Mikrofonempfindlichkeit
Bedienung Musiksteuerung Drücken Sie die Taste [MODE] so oft, bis das Display „SOUND MODE x“ anzeigt. Mit den Tasten [UP] und [DOWN] können Sie nun zwischen zwei verschiedenen musikgesteuerten automati‐ schen Shows (Sound to Light) wechseln ( „SOUND MODE 1“ und „SOUND MODE 2“ ). Mikrofonempfindlichkeit Drücken Sie die Taste [MODE] so oft, bis das Display „SOUND SENS“... -
Seite 34: Temperaturüberwachung
Bedienung Temperaturüberwachung Drücken Sie die Taste [MODE] so oft, bis das Display in der oberen Zeile „COOLMODE“ anzeigt. Jetzt können Sie mit den Tasten [UP] und [DOWN] zwischen drei verschiedenen Arten der Tem‐ peraturüberwachung wählen: „STUDIO“ : Die Helligkeit der LEDs wird grundsätzlich auf 70 % abgeregelt. Sobald die Gerätetemperatur 70 °C übersteigt, wird der Lüfter eingeschaltet und die Helligkeit weiter reduziert. -
Seite 35: Menüübersicht
Bedienung 7.3 Menüübersicht Tri Flood MK II 15×15 W RGB... -
Seite 36: Funktionen Im Dmx-Modus 1
Bedienung 7.4 Funktionen im DMX-Modus 1 Kanal Wert Funktion Farbwechsel 0…6 Dunkelschaltung (Blackout) 7…13 Makro 1 245…255 Makro 36 LED-fluter... -
Seite 37: Funktionen Im Dmx-Modus 2
Bedienung 7.5 Funktionen im DMX-Modus 2 Kanal Wert Funktion Farbwechsel 0…6 Dunkelschaltung (Blackout) 7…13 Makro 1 245…255 Makro 36 0…255 Dimmer (0 % bis 100 %) Tri Flood MK II 15×15 W RGB... -
Seite 38: Funktionen Im Dmx-Modus 3
Bedienung 7.6 Funktionen im DMX-Modus 3 Kanal Wert Funktion 0…255 Intensität Rot (0 % bis 100 %) 0…255 Intensität Grün (0 % bis 100 %) 0…255 Intensität Blau (0 % bis 100 %) 7.7 Funktionen im DMX-Modus 4 Kanal Wert Funktion 0…255 Intensität Rot (0 % bis 100 %) -
Seite 39: Funktionen Im Dmx-Modus 5 Und Im Dmx-Modus 6
Bedienung Kanal Wert Funktion Strobe-Effekt 0…7 Volle Helligkeit, kein Strobe-Effekt 8…255 Strobe-Effekt, Geschwindigkeit ansteigend (1…12 Hz) 0…255 Dimmer (0 % bis 100 %) 7.8 Funktionen im DMX-Modus 5 und im DMX-Modus 6 Kanal Wert Funktion 0…255 Intensität Rot (0 % bis 100 %) 0…255 Intensität Grün (0 % bis 100 %) 0…255... - Seite 40 Bedienung Kanal Wert Funktion 0…15 Volle Helligkeit, kein Strobe-Effekt 16…255 Strobe-Effekt, Geschwindigkeit ansteigend (1…12 Hz) 0…255 Dimmer (0 % bis 100 %) Auswahl der Betriebsart 0…31 Ausgeschaltet 32…63 Helligkeit allmählich hochfahren 64…95 Helligkeit allmählich verringern 96…127 Helligkeit abwechselnd allmählich hochfahren, anschließend allmählich verringern 128…159 Automatischer Farbwechsel Typ 1 160…191...
- Seite 41 Bedienung Kanal Wert Funktion 224…255 Musiksteuerung 0…255 Geschwindigkeit und Empfindlichkeit der Musiksteuerung des mit Kanal 6 eingestellten Effekts, wenn Kanal 6 = 32…223, Empfindlichkeit zunehmend Tri Flood MK II 15×15 W RGB...
-
Seite 42: Technische Daten
Technische Daten Technische Daten LEDs 15 × 15 W, dreifarbig (RGB) Abstrahlwinkel ca. 40 ° Anzahl der DMX-Kanäle 1, 2, 3, 5 oder 7 Energieversorgung 230 V (AC), 50 Hz Leistungsaufnahme 270 W Schutzart IP65 Abmessungen (B × T × H) 445 mm ×... -
Seite 43: Stecker- Und Anschlussbelegungen
Stecker- und Anschlussbelegungen Stecker- und Anschlussbelegungen Einführung Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wert‐ volles Equipment so zu verbinden, dass ein perfektes Lichterlebnis gewährleistet wird. Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light“ ist Vorsicht angesagt: Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung ein zerstörter DMX-Controller, ein Kurzschluss oder „nur“... -
Seite 44: Fehlerbehebung
Fehlerbehebung Fehlerbehebung HINWEIS! Mögliche Störungen bei der Datenübertragung Um einen störungsfreien Betrieb zu gewährleisten, benutzen Sie spezielle DMX- Kabel und keine normalen Mikrofonkabel. Verbinden Sie den DMX-Eingang oder -Ausgang niemals mit Audiogeräten wie Mischpulten oder Verstärkern. Nachfolgend sind einige Probleme aufgeführt, die während des Betriebs vorkommen können. Hier finden Sie einige Vorschläge zur einfachen Fehlerbehebung: LED-fluter... - Seite 45 Hochspannungskabeln liegen, die Schäden oder Störungen bei einem DMX-Schnittstellenschaltkreis ver‐ ursachen könnten. Sollten die hier gegebenen Hinweise nicht zum Erfolg führen, wenden Sie sich bitte an unser Service Center. Die Kontaktdaten finden Sie unter www.thomann.de. Tri Flood MK II 15×15 W RGB...
-
Seite 46: Reinigung
Reinigung Reinigung Optische Linsen Reinigen Sie die von außen zugänglichen optischen Linsen regelmäßig, um die Lichtleistung zu optimieren. Die Häufigkeit der Reinigung hängt von der Betriebsumgebung ab: feuchte, rauchige oder besonders schmutzige Umgebungen können eine größere Schmutzansamm‐ lung an der Optik des Geräts verursachen. Reinigen Sie mit einem weichen Tuch und unserem Leuchtmittel- und Linsenreiniger (Artnr. -
Seite 47: Umweltschutz
Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden. - Seite 48 Umweltschutz Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kom‐ munale Entsorgungseinrichtung. Beachten Sie dabei die in Ihrem Land geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung. LED-fluter...
- Seite 49 Notizen Tri Flood MK II 15×15 W RGB...
- Seite 50 Notizen LED-fluter...
- Seite 52 Musikhaus Thomann e.K. · Treppendorf 30 · 96138 Burgebrach · Germany · www.thomann.de...
