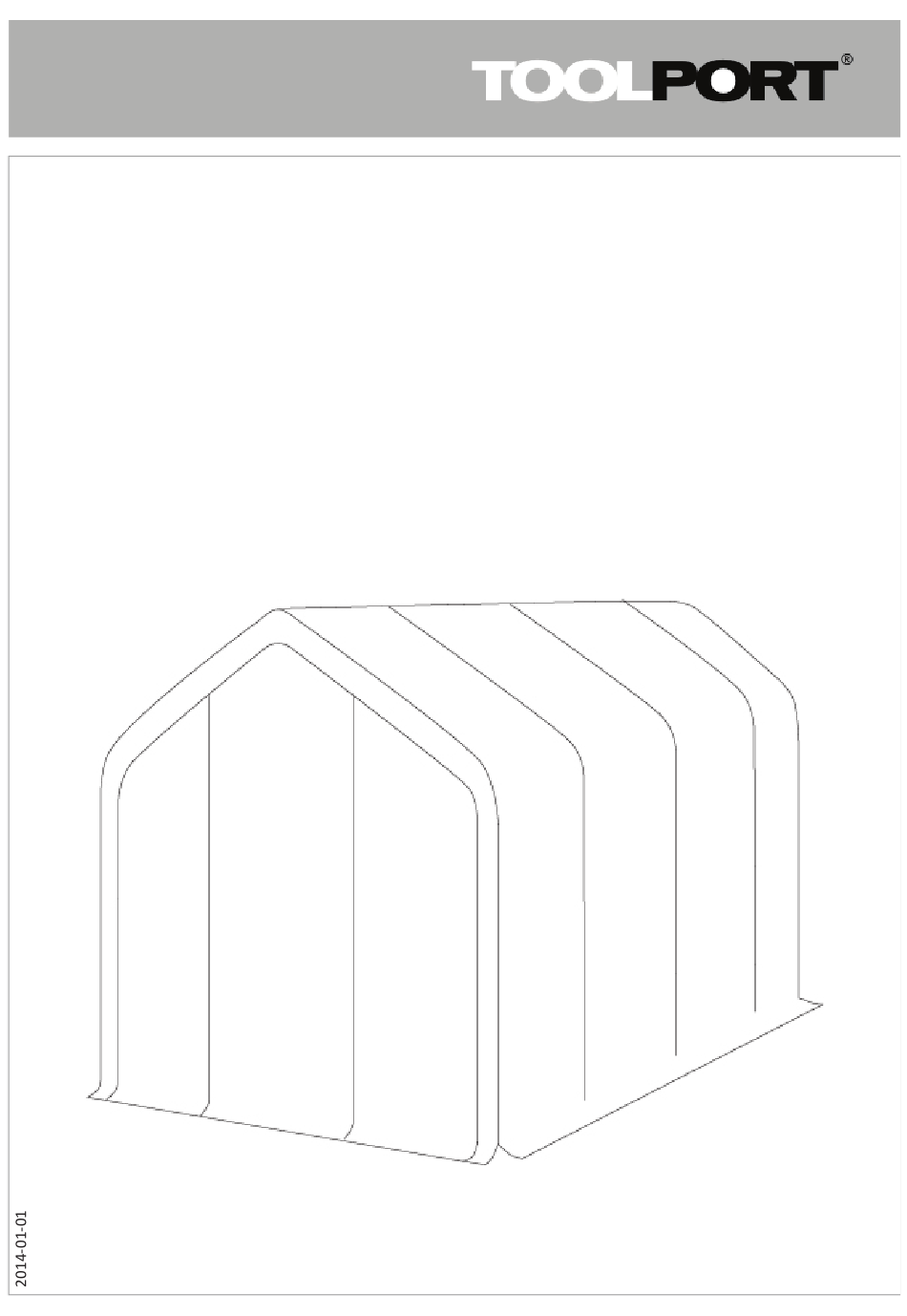

4 m series Wikinger Marine
DE/AT/CH Aufbauanleitung
GB Assembly instruction
NL Gebruiksaanwijzing
FR Mode d'emploi
PL Instrukcja montazu
ES Manual de instrucciones
1
TOOLPORT GmbH • Gutenbergring 1-5 • 22848 Norderstedt / Germany
Phone + 49 (0) 40 60 87 27 17 • Fax + 49 (0) 40 60 87 27 37 • E-Mail info@toolport.de
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für TOOLPORT 4 m series
Inhaltszusammenfassung für TOOLPORT 4 m series
- Seite 1 FR Mode d‘emploi PL Instrukcja montazu ES Manual de instrucciones TOOLPORT GmbH • Gutenbergring 1-5 • 22848 Norderstedt / Germany Phone + 49 (0) 40 60 87 27 17 • Fax + 49 (0) 40 60 87 27 37 • E-Mail info@toolport.de...
-
Seite 2: Einführung
DE/AT/CH Sicherheitshinweise Einführung Herzlichen Glückwunsch zum Kauf Ihres neuen Zeltes. Bei Fragen oder Tipps wenden Sie sich gerne an unser Kundenser- vice-Team oder an einen unserer autorisierten Handelspartner. Ihr Zelt können Sie nun flexibel einsetzen: zum Feiern, einfach als Sonnenschutz, als Unterstand, zur Lagerung u.v.m. Beachten Sie bitte die nachfolgenden Hinweise, damit Sie lange Freude an dem Zelt haben. -
Seite 3: Reinigung Und Aufbewahrung
Wenn Sie weitere Informationen benötigen oder Probleme auftreten: schreiben Sie bitte eine E-Mail an helpme@TOOL- PORT.de, oder setzen sich mit einem TOOLPORT Service-Center in Ihrem Land in Verbindung. Deutschland: 040 - 608 72 717; International: 00800 - 240 240 24. -
Seite 16: Beschreibung
Inhalt – Content – Zawartość – Inhoud – Contenu – Obsah - Contenido Art- Beschreibung Description Diagramm Dachstrebe mit Corner arch 31391 Loch 1606 mm Big oval 1606mm Giebelbogen mit Center arch 31392 Löcher 1122 mm Big oval 1122mm Dachstange 920 Extension bar 31393 Big oval 920mm... - Seite 17 Inhalt – Content – Zawartość – Inhoud – Contenu – Obsah - Contenido Art- Beschreibung Description Diagramm 31402 Fußmittelplatte footplate Superpeg 30222 Erdnagel 400 mm 400mm Gummischlaufe 30431 Bungee ball 170 mm M8 Schraube 65 31403 M8x65mm M8 Schraube 120 31404 M8x120mm 30052...
- Seite 18 Aufbauanleitung - Schritt 1 Suchen Sie einen ebenen Untergrund für das Zelt. Packen Sie die Kartons aus und sehen Sie nach, ob auch alle hier aufgelisteten Teile vorhanden sind. Entfernen Sie vor dem Aufbau den leichten Ölfilm mit einem Tuch. Bei kälterem Wetter empfehlen wir, die Zeltplane vorher auf Zimmertemperatur zu bringen.
- Seite 19 Setzen Sie das mittlere Beinteil (5) in den Seitenbogen (1). Montieren Sie die Seitenstreben (7 und 8). Sichern Sie die Rahmen entsprechend ab und setzen Sie das untere Beinteil (6) in das mittlere Beinteil (5).
- Seite 20 Aufbauanleitung - Schritt 2 Bauen Sie alle Anschlußrahmen entsprechend auf. Jetzt bauen Sie die Rahmen einzeln an die fertigen Sektionen mit der Seitenstrebe (7). Hierzu benötigen Sie Leitern und mehrere Personen. Bitte benutzen Sie nur die Seitenstrebe (7) für die Verbindung zur nächsten Sektion.
- Seite 21 Wiederholen Sie Position 2 mit allen Rahmen und achten Sie dabei genau Aufbau und Reihenfolge (siehe Position 1) 4x8 m 4x4 m...
- Seite 22 Setzen Sie die Füße in die unteren Beinteile und be- festigen Sie das Gerüst mit Erdnagel 16 und Erdna- gel 26 am Boden. Bauen Sie ggf. die Bodenbügel an.
- Seite 23 Ziehen Sie die Plane über das Gestell. Achten Sie besonders auf scharfe Kanten, die die Plane beschädigen könnten.
- Seite 24 Schieben Sie die Abspannstangen (9) in die vorgesehenen Taschen und setzen Sie die Gurtschlösser ein. Bauen Sie die Giebelwände mit den Gummischlaufen (17) ein.
