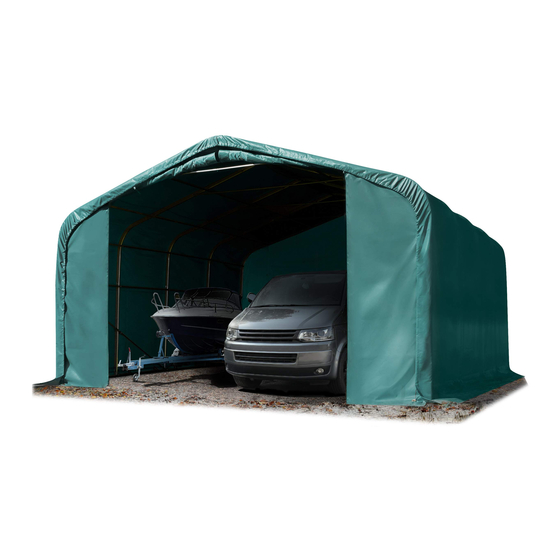

3,50 x 3,60 m XXL Wikinger Marine
DE Gebrauchsanweisung
GB Assembly instruction
TOOLPORT GmbH • Gutenbergring 1-5 • 22848 Norderstedt • GER
Telefon +49 (0) 40 / 60 87 27 17 • Fax +49 (0) 40 / 60 87 27 37 • info@toolport.de • www.toolport.de
PVC-Zelt
PVC-Tent
PROFESSIONAL
®
1

Werbung

loading

Verwandte Anleitungen für TOOLPORT Wikinger Marine PROFESSIONAL

Inhaltszusammenfassung für TOOLPORT Wikinger Marine PROFESSIONAL

  • Seite 1 DE Gebrauchsanweisung PVC-Zelt GB Assembly instruction PVC-Tent TOOLPORT GmbH • Gutenbergring 1-5 • 22848 Norderstedt • GER Telefon +49 (0) 40 / 60 87 27 17 • Fax +49 (0) 40 / 60 87 27 37 • info@toolport.de • www.toolport.de...
  • Seite 2 Inhalt Artikel Nr. Beschreibung ID Nummer 3,50 x 3,60m 30551 Stange 1606 mm Seitenbogen mit Loch Dachseite 30552 Stange 1606 mm Seitenbogen mit Loch Beinseite 30395 Stange 1606 mm Seitenbogen 30553 Stange 1606 mm Seitenbogen mit je 1 Loch Bein und Dachseite 30554 Stange 1122 mm Giebelbogen mit 2 Löchern...
  • Seite 3 Inhalt Artikel Nr. Beschreibung ID Nummer 3,50 x 3,60m 30222 Erdnagel 400 mm 30006 Fuß 30431 Gummischlaufe 170 mm Typ 1 30403 Erdnagel 10x305 mm 30405 Schraube 65 mm 30406 Schraube 100 mm 30052 Flügelmutter 30409 Gurtschloß 30410 Ratschenspanner 30044 Schraubhaken 12 x 400 mm 30046...
  • Seite 4 ® Gebrauchsanweisung Abschnitt 1 Beim Montieren achten Sie bitte darauf das die Flügelmuttern immer innen liegen. Legen Sie die Giebelbögen (6) wie abgebildet auf den Boden. Verbinden Sie die Giebelbögen mit den Seit- enstreben (13 und 14). Achten Sie darauf, dass 14 immer die letzte Stange ist.
  • Seite 5 ® Setzen sie das mittlere Beinteil (9) in den Seitenbogen (3). Montieren Sie anschließend die Diagonalstrebe (12) und die Seitenstreben (13 und 14). Sichern Sie die Rahmen entsprechend ab und setzen sie das untere Beinteil (10) in das mittlere Beinteil (9) und verbinden es mit der Diagonalstrebe (12) und mit den Seitenstreben (13 und 14).
  • Seite 6 ® Jetzt bauen sie die Rahmen einzeln an die Abschnitt 2 fertigen Sektionen mit der Seitenstrebe (13) Hierzu benötigen Sie Leitern und mehrere Personen. Bitte benutzen Sie nur die Seitenstrebe (13) für die Verbindung zur nächsten Sektion. Wiederholen Sie Position 2 mit allen Rahmen .
  • Seite 7 ® Ziehen Sie die Plane über das Gestell. Achten Sie besonders auf scharfe Kanten die die Plane beschädigen könnten. Schieben Sie die Abspannstangen (15) in die vorgesehenen Taschen und setzen Sie die Gurtschlösser ein. Befestigen Sie das Dach mit den Ratschenspannern (24) an den Schraubhaken (25) Bauen Sie die Giebelwände mit den Gummischlaufen (22) ein.

  • Seite 8: Reinigung Und Wartung

    ® Reinigung und Wartung Dach und Seitenteile lassen sich mit Seifenlauge abwaschen. Schimmel und Stock ecken entfernen Sie mit einer milden Chlorlösung. Befolgen Sie die Anweisungen des Herstellers und testen Sie die Chlorlösung an einer nicht sichtbaren Stelle, um sicherzugehen, dass keine Verfärbungen auftreten. Achtung! Das Partyzelt darf nicht im nassen Zustand zusammengelegt und verpackt werden.
  • Seite 9 Contents Article No. Description ID Number 3,50 x 3,60m 30551 bar 1606 mm side arch with perforation on the roof side 30552 bar 1606 mm side arch with perforation on the leg side 30395 bar 1606 mm side arch 30553 bar 1606 mm side arch each with 1 perforation...
  • Seite 10 Contents Article No. Description ID Number 3,50 x 3,60m 30222 ground nail 400 mm 30006 foot 30431 elastic rings 170 mm type 1 30403 ground nail 10x305 mm 30405 screw 65 mm 30406 screw 100 mm 30052 wing nut 30409 fastener 30410 ratchet strap...

  • Seite 11: Instruction Sheet

    ® Instruction sheet Step 1 Make sure that the wing nuts are always fac- ing the inside when assembling. Place the triangular arches (6) as shown on the ground. Connect the triangular arches with the roof struts (13 und 14). Make sure that 14 is the last strut.
  • Seite 12 ® Put the middle leg (9) in the side arch (3). Now join the diagonal struts (12) and the side struts (13 and 14). Secure the frames accordingly and put the lower leg (10) in the middle leg (9) and connect it with the diagonal strut (12) and with the side strut (13 and 14).
  • Seite 13 ® Now assemble the frames individually on the Abschnitt 2 nished sections with the side struts (13). For this step you will need ladders and several persons. Please, use only the side strut (13) for connecting the next section. Repeat position 2 with all frames and follow exactly the construction and correct order (see position 1).
  • Seite 14 ® Pull the tarpaulin over the frame. Pay atten- tion especially to the edges and corners of the frame to avoid damaging the tarpaulin. Push the tension bars (15) in the provided pockets and use the fasteners. Fasten the roof with the ratchet straps (24) to the screw hooks (25).

  • Seite 15: Cleaning And Maintenance

    ® Cleaning and Maintenance The roof and sides can be cleaned with soap. Mould and stains can be removed with a mild chlorine solution. Follow the manufacturer’s instructions and test the chlorine solution on a part of the tarpaulin, which is not visible, to ensure that no discolorations appear.
