Inhaltszusammenfassung für Toshiba RAS-18PKVSG-E

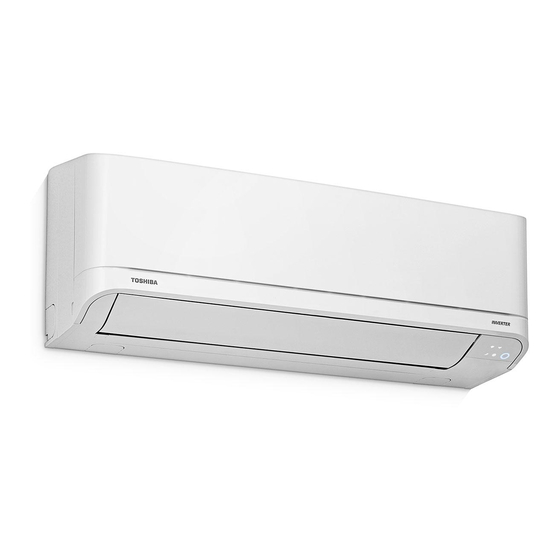

- Seite 1 INSTALLATION MANUAL AIR CONDITIONER (SPLIT TYPE) DEUTSCH Indoor unit RAS-18, 22, 24PKVSG-E Outdoor unit RAS-18, 22, 24PAVSG-E 1 1 2 0 6 5 0 1 0 1...
-
Seite 2: Inhaltsverzeichnis
INHALT SICHERHEITSVORKEHRUNGEN .............................1 ZUBEHÖRTEILE .................................5 EINBAUZEICHNUNGEN FÜR INNEN- UND AUSSENGERÄT ..................6 Zusätzlich erhältliche Installationsteile ...........................6 INNENGERÄT ..................................7 Aufstellungsort ................................7 Mauerdurchbruch und Befestigung der Montageplatte ....................7 Verbindung der Fernbedienung zur Funktion per Kabelanschluss .................7 Installation von Leitungen und Kondensatschlauch ......................8 Einbau des Innengeräts ..............................9 Entwässerung ................................10 AUSSENGERÄT ................................10 Aufstellungsort ................................10... -
Seite 3: Sicherheitsvorkehrungen
SICHERHEITSVORKEHRUNGEN SICHERHEITSVORKEHRUNGEN Lesen Sie die Hinweise in diesem Handbuch sorgfältig Dieses Gerät ist mit R32 befüllt. durch, bevor Sie das Gerät einschalten. • Lesen Sie bitte vor dem Einbau diese Anweisungen für Sicherheitsvorkehrungen genau durch. • Befolgen Sie diese Vorsichtsmaßnahmen, um Gefährdungen auszuschließen. Die Symbole und ihre Bedeutung sind nachstehend aufgeführt. -
Seite 4: Achten Sie Darauf Dass Alle Elektrokabel Ordnungsgemäß
GEFAHR • DIESES GERÄT IST NUR ZUR VERWENDUNG DURCH HIERZU BEFUGTE PERSONEN BESTIMMT. • VOR ARBEITEN AN DER ANLAGE IST UNBEDINGT DIE STROMZUFUHR ZU UNTERBRECHEN. VERGEWISSERN SIE SICH, DASS ALLE SCHALTER UND SICHERUNGEN AUSGESCHALTEN SIND. WIRD DIES NICHT BEACHTET KANN EIN STROMSCHLAG DIE FOLGE SEIN. •... - Seite 5 • Verwenden Sie kein anderes als das vorgeschriebene Kältemittel zum Nachfüllen oder Ersetzen. Andernfalls kann anormal hoher Druck im Kühlkreislauf erzeugt werden, was zu einem Versagen oder einer Explosion des Produkts oder Verletzungen führen kann. • Benutzen Sie keine anderen Mittel als die vom Hersteller empfohlenen, um den Tauprozess zu beschleunigen oder das Gerät zu reinigen.
-
Seite 6: Meldepflicht An Das Örtliche Energieversorgungsunternehmen
VORSICHT • Kontakt der Anlage mit Wasser oder Feuchtigkeit vor der Installation kann elektrische Schläge zur Folge haben. Das Gerät nicht in einem feuchten Keller lagern; unbedingt die Geräte vor Regen und Feuchtigkeit schützen. • Nach dem Auspacken den Einbausatz sorgfältig auf Beschädigung überprüfen. •... -
Seite 7: Zubehörteile
Teilebezeichnung Teilebezeichnung Fernbedienungs-Einheit × 1 Montageplatte × 1 Batterie × 2 Fernbedienungshalter × 1 Linsenkopfschraube × 6 Neuer Toshiba Raumluftqualitätsfi lter × 2 Flachkopfholzschraube × 2 Bedienungsanleitung × 1 Schraube × 2 Einbauanleitung × 1 " Flachkopfholzschraube × 1 Batterien Deckel × 1 Aussengerät... -
Seite 8: Einbauzeichnungen Für Innen- Und Aussengerät
EINBAUZEICHNUNGEN FÜR INNEN- UND AUSSENGERÄT EINBAUZEICHNUNGEN FÜR INNEN- UND AUSSENGERÄT Für die hinteren linken und linken Rohrleitungen. Wand Haken Montageplatte Einen Polster zwischen Innengerät und Flachkopfholzschraube Wand einbringen um das Innengerät zu neigen und die Montage zu vereinfachen. Die Verbindungsleitungen können nach Batterien links, hinten links, hinten rechts, rechts, Deckel... -
Seite 9: Innengerät
INNENGERÄT INNENGERÄT Befestigung der Montageplatte unmittelbar an Aufstellungsort der Wand • Einen Aufstellungsort wählen, der wie in der Zeichnung gezeigt ausreichend 1. Die Montageplatte im oberen und unteren Bereich fest an der Wand montie- Platz rund um das Innengerät bietet ren, um ein sicheres Einhängen des Innengeräts zu gewährleisten. -
Seite 10: Installation Von Leitungen Und Kondensatschlauch
Vordertafel Kontrolle Kabel Kontrolle Kabel Schraube (Ø3,1×16L) zum Aufhängen der Fernbedienung Loch zum Anbringen der Fernbedienung Fernbedienung Wand Schraube Schraube Fernbedienung Schraube (Ø3,1×25L) zur Befestigung der Schraubverschluss Abdeckung des Batterien Fachs 70 mm * Kabelgröße 28-22 AWG oder 0,08-0,32 mm Außendurchmesser nicht größer als 4,7 mm, Steuerkabel nicht 5 mm... -
Seite 11: Einbau Des Innengeräts
Entfernen des Kondensatschlauchs HINWEIS • Der Drainage-Schlauch kann durch Entfernen Wenn die Leitung nicht korrekt gebogen wird, kann das Innengerät nicht fest der Schraube vom Drainage-Schlauch an der Wand befestigt werden. herausgenommen werden. Nach dem die Leitungen durch die Leitungsöffnung geführt wurden, sind die •... -
Seite 12: Entwässerung
2. Die Ablaufwanne mit Wasser füllen und sich vergewissern, daß das Wasser Entwässerung problemlos nach außen abläuft. 3. Beim Anschließen der Ablaufschlauch-Verlängerung ist die Verbindungsstelle der Ablaufschlauch-Verlängerung mit der Leitungshülle abzudecken. 1. Den Ablaufschlauch nach unten weisend anbringen. Leitungshülle HINWEIS •... -
Seite 13: Entleeren
Festziehen der Verbindungsmutter Verbindung Druckmeßgerät Druckmeßgerät –101 kPa (–76 cmHg) Verteilerventil Die anzuschließenden Leitungen zu den Anschlüssen ausrichten, dann die Überwurfmuttern so weit wie möglich mit den Fingern festdrehen. Grift der Unterdruckseite Griff der Hochdruckseite (Bleiben Sie vollständig geschlossen) Überwurfmutter Kontermutter Zufuhrschlauch Zufuhrschlauch... -
Seite 14: Elektrische Anschlüsse
ELEKTRISCHE ANSCHLÜSSE Die Stromversorgung kann so gewählt werden, dass sie entweder einen Anschluss zum Innen- oder Außengerät bietet. Treffen Sie die entsprechende Wahl und schließen Sie die Stromversorgung und das Anschlusskabel entsprechend der nachfolgenden Anweisungen an. Modell RAS-18PKVSG-E RAS-22PKVSG-E RAS-24PKVSG-E Stromversorgung 50Hz, 220 –... -
Seite 15: Stromversorgung Und Anschluss Des Verbindungskabels
Stromversorgung und Anschluss des Verbindungskabels Eingang der Stromversorgung beim Klemmenblock des Innengeräts (empfohlen) Innengerät Aussengerät Stromversorgungskabel Zu entfernende Isolierung des Klemmenblock Stromversorgungs- verbinden mit L N Stromversorgungskabels kabel Klemmenblock (L N 1 2 3) Massekabel 50 mm 10 mm Massekabel Verbindungs- 10 mm kabel... -
Seite 16: Schaltplan Der Stromversorgung
Schaltplan der Stromversorgung Eingang der Stromversorgung beim Klemmenblock des Innengeräts (empfohlen) Klemmenblock für innen Eingang der Stromversorgung GEHÄUSE INNENGERÄT AUSSENGERÄT Klemmenblock für außen GEHÄUSE ERDUNG Eingang der Stromversorgung bei Klemmenblock des Außengeräts (erhältlich) Klemmenblock für innen GEHÄUSE INNENGERÄT AUSSENGERÄT Klemmenblock für außen Eingang der Stromversorgung... -
Seite 17: Sonstiges
SONSTIGES SONSTIGES Überprüfung auf Gas-Undichtigkeit Probelauf Um den Probelaufmodus (TEST RUN (COOL)) zu einzuschalten, die [RESET]-Taste 10 Sekunden lang gedrükt halten. (Dies wird durch einen Die Aufstellorte für das kurzen Piepton bestätigt.) Innengerät prüfen. OPERATION / Die Aufstellorte für das RESET Taste Außengerät prüfen.
