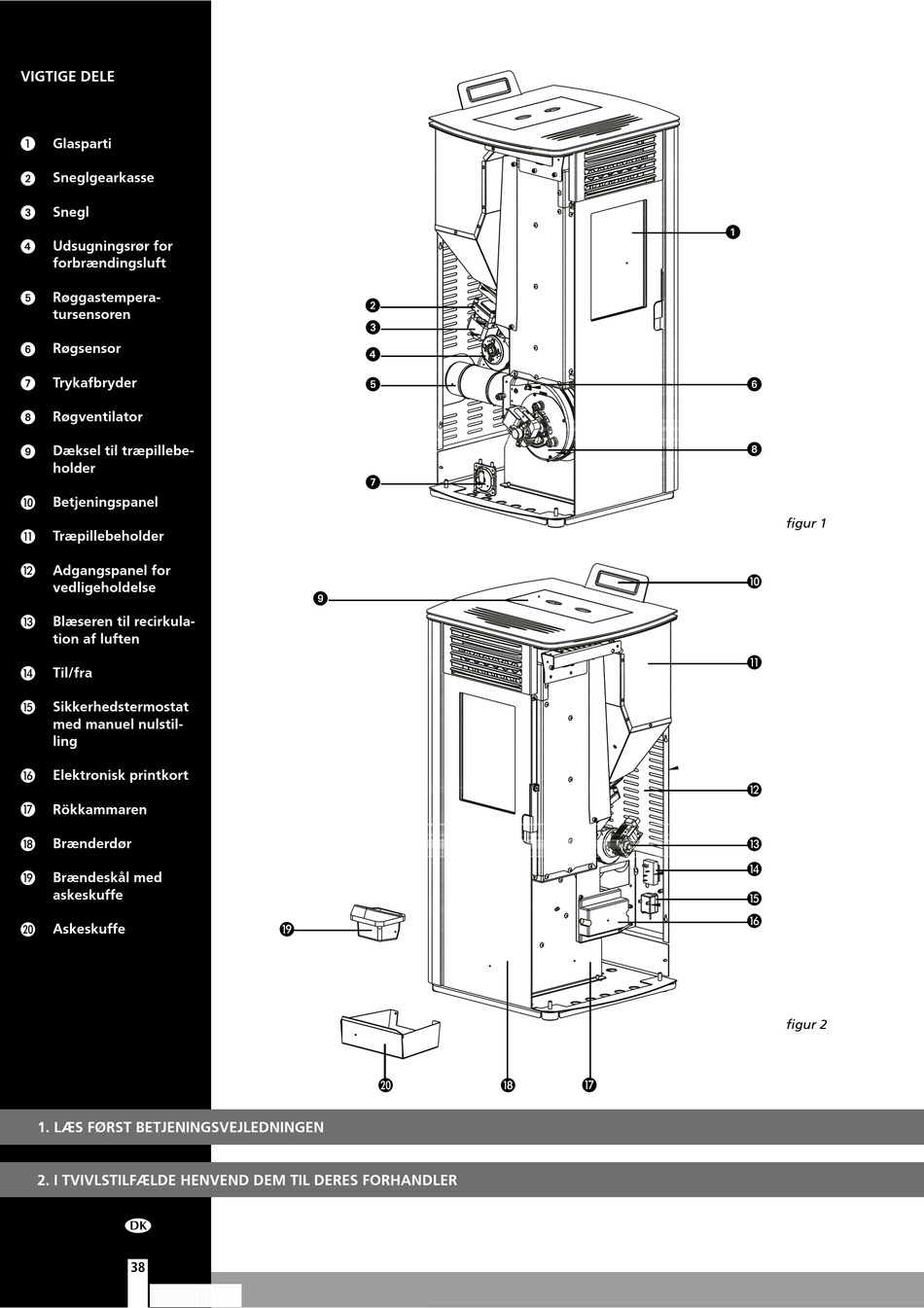

VIGTIGE DELE
Glasparti
A
Sneglgearkasse
2
Snegl
3
4 Udsugningsrør for
forbrændingsluft
Røggastempera-
5
tursensoren
Røgsensor
6
Trykafbryder
7
Røgventilator
8
Dæksel til træpillebe-
9
holder
Betjeningspanel
J
Træpillebeholder
K
Adgangspanel for
L
vedligeholdelse
Blæseren til recirkula-
M
tion af luften
Til/fra
N
Sikkerhedstermostat
O
med manuel nulstil-
ling
Elektronisk printkort
P
Rökkammaren
Q
Brænderdør
R
Brændeskål med
S
askeskuffe
Askeskuffe
T
1. LÆS FØRST BETJENINGSVEJLEDNINGEN
2. I TVIVLSTILFÆLDE HENVEND DEM TIL DERES FORHANDLER
6
38
2
3
4
5
7
9
S
T R Q
1
6
8
figur 1
J
K
L
M
N
O
P
figur 2
