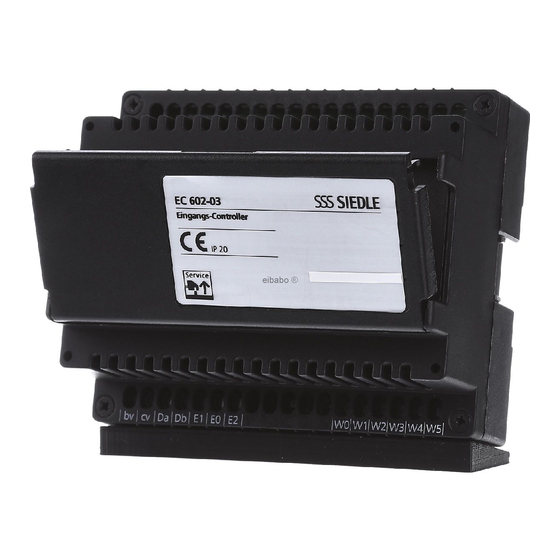

SSS Siedle EC 602-03 Programmieranleitung
Eingangs-controller
Vorschau ausblenden
Andere Handbücher für EC 602-03:
- Produktinformation (12 Seiten) ,
- Produktinformation (8 Seiten)
Inhaltsverzeichnis
Werbung
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für SSS Siedle EC 602-03
Inhaltszusammenfassung für SSS Siedle EC 602-03

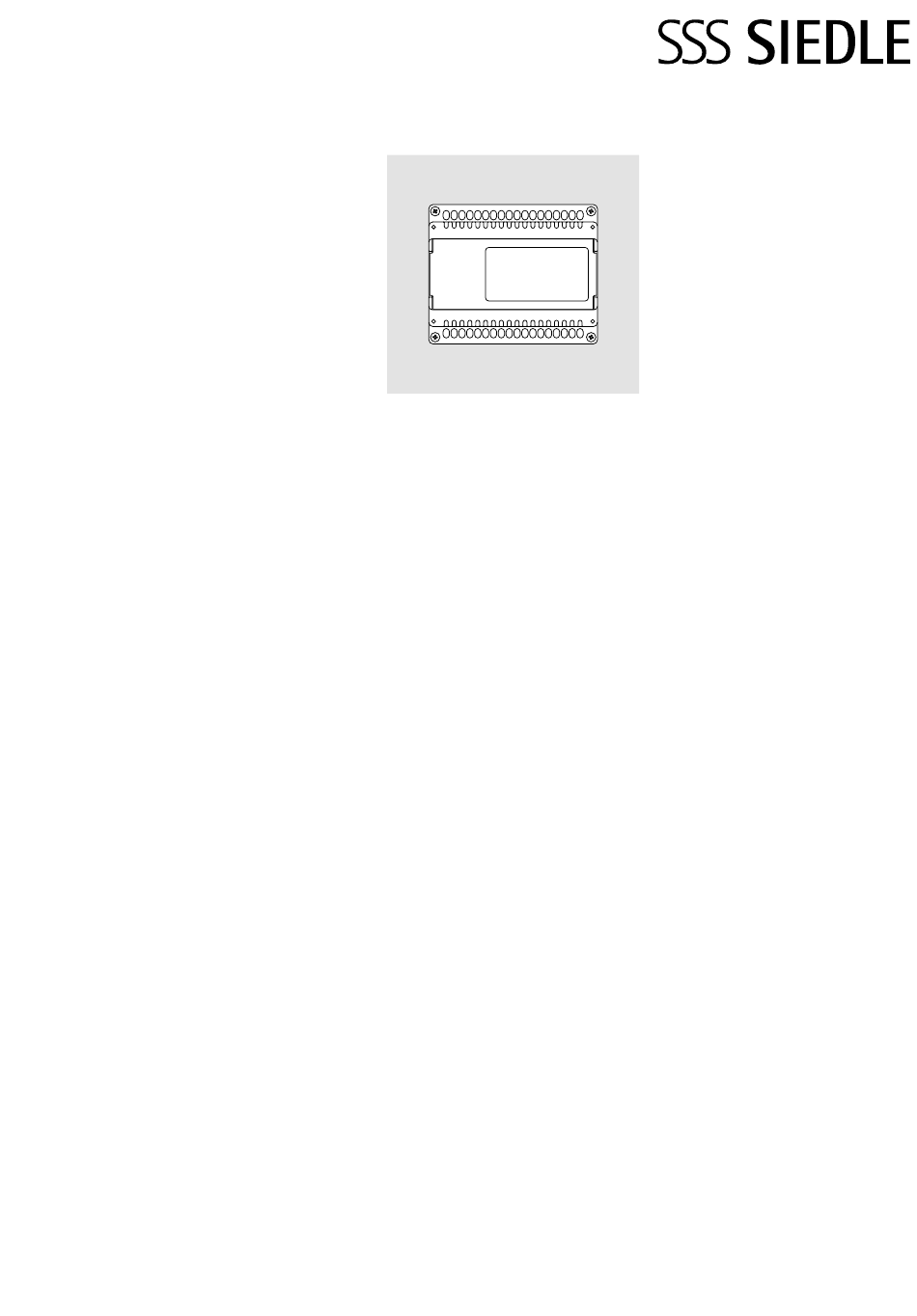

- Seite 1 Programmieranleitung Eingangs-Controller EC 602-03...
-
Seite 2: Inhaltsverzeichnis
Inhalt Allgemeine Hinweise Menüstruktur / Daten löschen Programmiermöglichkeiten Anwendung Konfiguration anzeigen Konfigurationsdetails Kennwort Zurücksetzen (Reset) Schlüsselkarten Geräteübersicht Schlüsseltasten Zubehör Codes Adresseinstellung Sperrzeit Bedienung Programmierbeispiel Tastenfunktionen Zutrittscode Betriebsbereitschaft Code eingeben Systemverhalten Relais wählen Anzeigeverhalten Schleuse wählen Displayanzeigen Zeitsteuerung Schaltein- und ausgänge Programmierung Schalteingänge Systemeinstellungen Vorrangregelung Eingabecodes... -
Seite 3: Allgemeine Hinweise
Allgemeine Hinweise Anwendung Geräteübersicht Adresseinstellung Eingangs-Controller im Schalttafel- Am EC 602-… können folgende Bei allen am EC/ECE 602-… ange- gehäuse für Codeschloss-Modul, Geräte betrieben werden: schlossenen Eingabe-/Leseeinheiten Electronic-Key-Lese-Modul oder muss eine Variobusadresse zwi- Zubehör Anzahl Fingerprint-Modul. Displayunter- schen 1 und 8 eingestellt werden. ECE 602-…... -
Seite 4: Bedienung Tastenfunktionen
Das EC 602-… ist betriebsbereit wenn die Startanzeige angezeigt wird (ca. 7 Sekunden nach dem Einschalten der Spannungs- versorgung): SSS Siedle EC 602-03 V2.xx Systemverhalten Erfolgt in einem Programmiermenü länger als 10 Minuten keine Eingabe, wechselt der EC 602-… automatisch auf die Startanzeige zurück. Nicht gespeicherte Eingaben gehen verloren. -
Seite 5: Displayanzeigen
Beispiel Funktion Erläuterungen Startanzeige Startanzeige, die die Betriebs- SSS Siedle bereitschaft des EC 602-… anzeigt. EC 602-03 V2.xx Mit der OK-Taste wechseln Sie in die Menüstruktur. Navigation in der Menüstruktur Mit der Auf- und Abwärts-Pfeiltaste SYSTEM navigieren Sie in der Menüstruktur... -
Seite 6: Schaltein- Und Ausgänge
Schaltein- und ausgänge Schalteingänge Schaltausgänge Beispiel Am EC 602-… befinden sich Am EC 602-… befinden sich 2 Relais 2 wird lokal konfiguriert und 2 Schalteingänge E1 und E2 für die potentialfreie Schaltausgänge Code 01 zugewiesen. Es werden 2 Freigabe/Sperre von Schaltfunk- (Relais-Wechselkontakt) Relais 1 und COM 611-… betrieben (Variobus- tionen über potentialfreie Kontakte Relais 2. -
Seite 7: Zeit
Zeit Relais [x] Relais [y] Auslösung der Schleuse Relais können mit einer Schaltzeit 1. Stelle 2. Stelle von 0–59 Minuten und 59 Sekunden lokal lokal oder global durch alle Eingabe-/Leseeinheiten sowie Schleusen mit einer Pausenzeit mit der gleichen Variobus adresse von 0–59 Minuten und 59 Sekunden wie das Relais der 1. Stelle zwischen zwei Relaiseinschaltphasen global... -
Seite 8: Menüstruktur / 3 Programmiermöglichkeiten
Menüstruktur / Programmiermöglichkeiten SSS Siedle EC 602-03 V2.xx KENNWORT ABFRAGE Kennw. _ SYSTEM CODE SCHLÜSSEL-KARTE Sprache Code eingeben Karte eingeben Relais Funktion Relais wählen Relais wählen Relais 1, 2 Relais 1, 2 Schleuse Funktion Schleuse wählen Schleuse wählen Schleuse A, B Schleuse A, B Kennwort ändern... - Seite 9 SCHLÜSSEL-TASTE ZEIT LÖSCHEN INFORMATION Relais wählen Relais Kennwort Code anzeigen Relais 1, 2 löschen Schleuse wählen Schleuse Code löschen Karte zeigen Schleuse A, B Zeitsteuerung Karte löschen Sperre mit Eing1 Schleuse löschen...
- Seite 10 Menüstruktur / Programmiermöglichkeiten Menüebene 1 Menüebene 2 Displayanzeige Beschreibung Deutsch Englisch SYSTEM Sprache Sprache Language (Konfiguration der Sprache für die Relaisfunktion Relais Funktion Relay Function Bedienoberfläche, Relais-Funktion, Schleusen-Funktion, Kennwort- Schleusen funktion Schleuse Funkt. Sluice Function abfrage sowie Sperrzeiten für die Kennwort ändern Kennwort ändern Change Password Zutritts beschränkung.) Sperrzeit Sperrzeit Disable Time...
- Seite 11 Programmiermöglich keit Werks einstellung [Displayanzeige] Deutsch [Deutsch], Englisch [English] Deutsch L (lokal), G (global) 4 Schleusen (A, B, C****, D****) – 1–8-stelliges Kennwort – 1–59 Minuten – max. 99 1–8-stellige Codes – Codes zuordnen (COM 611-…) – A, B, C****, D**** – Nein [No], Ja [Yes] max. 999 Schlüssel karten (EKC/EK…) –...
-
Seite 12: Konfigurationsdetails
Konfigurationsdetails Schlüsselkarten LED-Anzeige ELM… Beschreibung Anstatt mit Codes oder Fingerab- Programmierung drücken kann der Zutritt auch mit Rote und grüne LED leuchten Programmiermodus während des Schlüsselkarten (Electronic-Key-Card gemeinsam. Einlesens einer Schlüsselkarte aktiv. oder Electronic-Key) erfolgen. Das Einlesen der Schlüsselkarten Grüne LED blinkt 1 Sekunde lang Schlüsselkarte wurde erfolgreich (EKC/EK…) für die Program- während die rote LED leuchtet. -
Seite 13: Programmierbeispiel Zutrittscode
Programmierbeispiel Zutrittscode Code eingeben Dieses Programmierbeispiel umfasst Programmierbeispiel folgende zusammenhängende Sie programmieren einen Code Programmierabläufe: (Code 01) mit den Ziffern 2345, • Code eingeben weisen diesem Code eine Relais- • Relais wählen schaltfunktion (Relais 2) oder eine • Schleuse wählen Schleusenfunktion (Schleuse B) zu • Zeitsteuerung und aktivieren die Zeitsteuerung für diesen Code. -
Seite 14: Relais Wählen
Programmierbeispiel Zutrittscode Relais wählen, Schleuse wählen Vorgehensweise Funktionstaste Displayanzeige Relais wählen – ohne ECE 602-… Soll diesem Code kein Relais zuge- Relais wiesen werden, OK-Taste drücken. Code 01 mit ECE 602-… Relais 1 2 3 4 5 6 7 8 Code 01 Rechte Pfeiltaste drücken, um zur Relais nächsten Stelle zu gelangen. -
Seite 15: Zeitsteuerung
Soll dieser Code nicht sperrbar sein, Code 01 OK-Taste drücken. Aufwärts-Pfeiltaste drücken. Sperre mit Eing1 Code 01 OK-Taste drücken. OK = sich. = New Die Eingabe wird gespeichert. Code 01 ESC-Taste drücken. CODE OK = Prog = Next ESC-Taste drücken. SSS Siedle EC 602-03 V2.xx... -
Seite 16: Programmierung
Programmierung Systemeinstellungen Im Menü SYSTEM konfigurieren Sie die Relais- und Schleusenfunktionen, die Systemsprache sowie ein System- kennwort. 1. Sprache 3. Schleusenfunktion 5. Sperrzeit Im Untermenü Sprache konfigurieren Im Untermenü Schleuse Funktion Im Untermenü Sperrzeit konfigu- Sie die Bediensprache des EC 602-… programmieren Sie die Schleusen- rieren Sie die Zeit, in der das System funktion (Schaltfolgen der Relais) alle Eingaben ignoriert, wenn zuvor... -
Seite 17: Eingabecodes
Eingabecodes Im Menü CODE programmieren Sie Eingabecodes für die Verwendung von COM 611-… im Zutritts- kontrollsystem. 1. Code eingeben 3. Schleuse wählen Im Untermenü Code programmieren Im Untermenü Schleuse wählen Sie im EC 602-… die Eingabecodes ordnen Sie im EC 602-…den Code- für die Eingabeeinheit COM 611-… Nummern dazugehörige Schleusen Vorgehensweise Dieser Menüpunkt erscheint... -
Seite 18: Schlüsselkarten
Programmierung Schlüsselkarten Im Menü SCHLÜSSEL-KARTE lesen Sie Schlüsselkarten ein und program- mieren Sie für die Verwendung von ELM… im Zutrittskontrollsystem. 1. Karte eingeben 2. Relais wählen 4. Zeitsteuerung Im Untermenü Karte eingeben lesen Im Untermenü Zeitsteuerung legen Im Untermenü Relais wählen ordnen Sie im EC 602-…... -
Seite 19: Schlüsseltasten
Schlüsseltasten Im Menü SCHLÜSSEL-TASTE legen Sie fest, ob interne/externe Schlüs- seltasten von COM/DRM 611-… für die Auslösung von Relais- oder Schleusenfunktionen im Zutritts- kontrollsystem verwendbar sind. 1. Relais wählen 3. Zeitsteuerung Im Untermenü Relais wählen ordnen Im Untermenü Zeitsteuerung legen Sie im EC 602-… den Schlüsseltasten Sie fest, ob die jeweilige Zutritts- dazugehörige Relais zu. -
Seite 20: Programmierung
Programmierung Schalt- und Pausezeiten Im Menü Zeit konfigurieren Sie die Schaltzeiten der Relais sowie die Pausenzeiten der Schleusen. 1. Relais 2. Schleuse Im Untermenü Relais konfigurieren Im Untermenü Schleuse konfi- Sie im EC 602-… die Schaltzeiten gurieren Sie im EC 602-… die der Relais. -
Seite 21: Daten Löschen
Daten löschen Konfiguration anzeigen Zurücksetzen (Reset) Im Menü LÖSCHEN, löschen Im Menü INFORMATION können Ein Reset löscht alle Eingaben Sie gesetzte Kennworte, pro- Sie die Konfiguration zu program- inklusive Kennwort und stellt den grammierte Codes, eingelesene mierten Codes sowie eingelesenen Auslieferungszustand wieder her. - Seite 24 S. Siedle & Söhne © 1998/12.18 Telefon- und Telegrafenwerke OHG Printed in Germany Best. Nr. 200032069-02 DE Postfach 1155 78113 Furtwangen Bregstraße 1 78120 Furtwangen Telefon +49 7723 63-0 Telefax +49 7723 63-300 www.siedle.de info@siedle.de...
