Bedienungsanleitung DC-p1
2.
Beschreibung
Die Steuerungseinheit DC dient zur Regelung und Steuerung der Lüftungsgeräte DUPLEX der
Produktreihe 525 bis 15000.
Dieses Handbuch beschreibt die Bedienung und die Möglichkeiten der Regelung von Lüftungsgeräten
der Duplex Serie.
Der Benutzer kann den Betrieb des Lüftungsgeräts entweder durch die Bedieneinheit DC-p1
(Regelung und Programmierung in vollem Umfang) oder die DC-p2 (beschränkte
Regelungsmöglichkeit) oder über Signalgeber (Taster, Schalter, Bewegungsmelder etc.) mit einer
vordefinierten Funktion regeln.
Dieses Benutzerhandbuch beschreibt die Funktionsweise ab dem Softwarestand 2.04 oder höher
Grundfunktionen der Steuerungseinheit:
•
Regelung der Zuluft- und Abluftklappe,
•
Drehzahlregelung der Ventilatoren,
•
Regelung der Bypassklappe,
•
Regelung der Umluftklappe (nicht Duplex Flex),
•
Regelung des WW-Lufterhitzers (stufenlose Regelung),
•
Regelung des elektrischen Lufterhitzers (bis 3 Stufen),
•
Regelung des Kaltwasser-Kühlers (stufenlose Regelung),
•
Regelung des Direktverdampfers (bis 3 Stufen),
•
Einstellbare Temperatur Tag / Nacht,
•
Wochenprogramm für die Lüftungseinheit,
•
Regelung der Lüftung je nach Feuchtigkeits- oder CO2 Konzentration,
•
Drehzahlregelung des Ventilators durch ein Übergeordnetes System.
3.

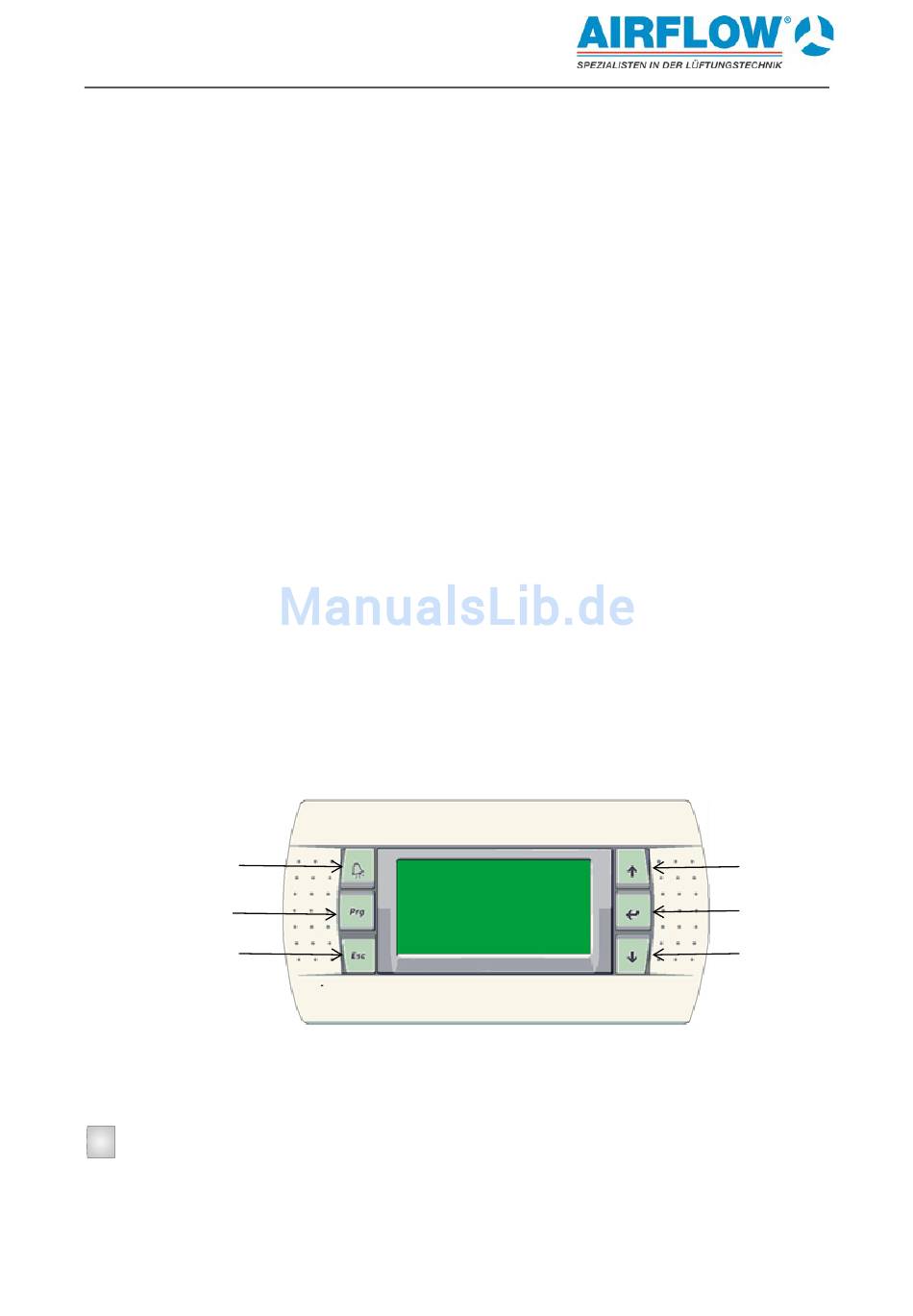

Bedieneinheit DC-p1
Die komplette Bedienung, Einstellung und Regelung des Lüftungsgeräts erfolgt über die Steuertafel
DC-p1.
Störungsmeldung
Programmiertaste
Zurück
Störungstaste
Prg
Einstellungstaste
-
Nach Drücken werden alle System-Störungen oder Abweichungen vom
normalen Betriebszustand angezeigt. Die Liste der möglichen Störungen
finden Sie unter Störmeldungen im Kapitel 5. Längeres drücken setzt alle
anstehenden Störmeldungen zurück.
-
Nach Drücken werden die einzelnen Parameter der möglichen
Anwendereinstellungen angezeigt (Auswahl der Betriebsart,
Betriebsparameter, Einstellung des Zeitprogramms und die Zeiteinstellung
etc.). Die Parameter der Anwendereinstellungen können aus jedem Menü
heraus aufgerufen werden.
Nach oben
Enter (Bestätigung)
Nach unten
3
