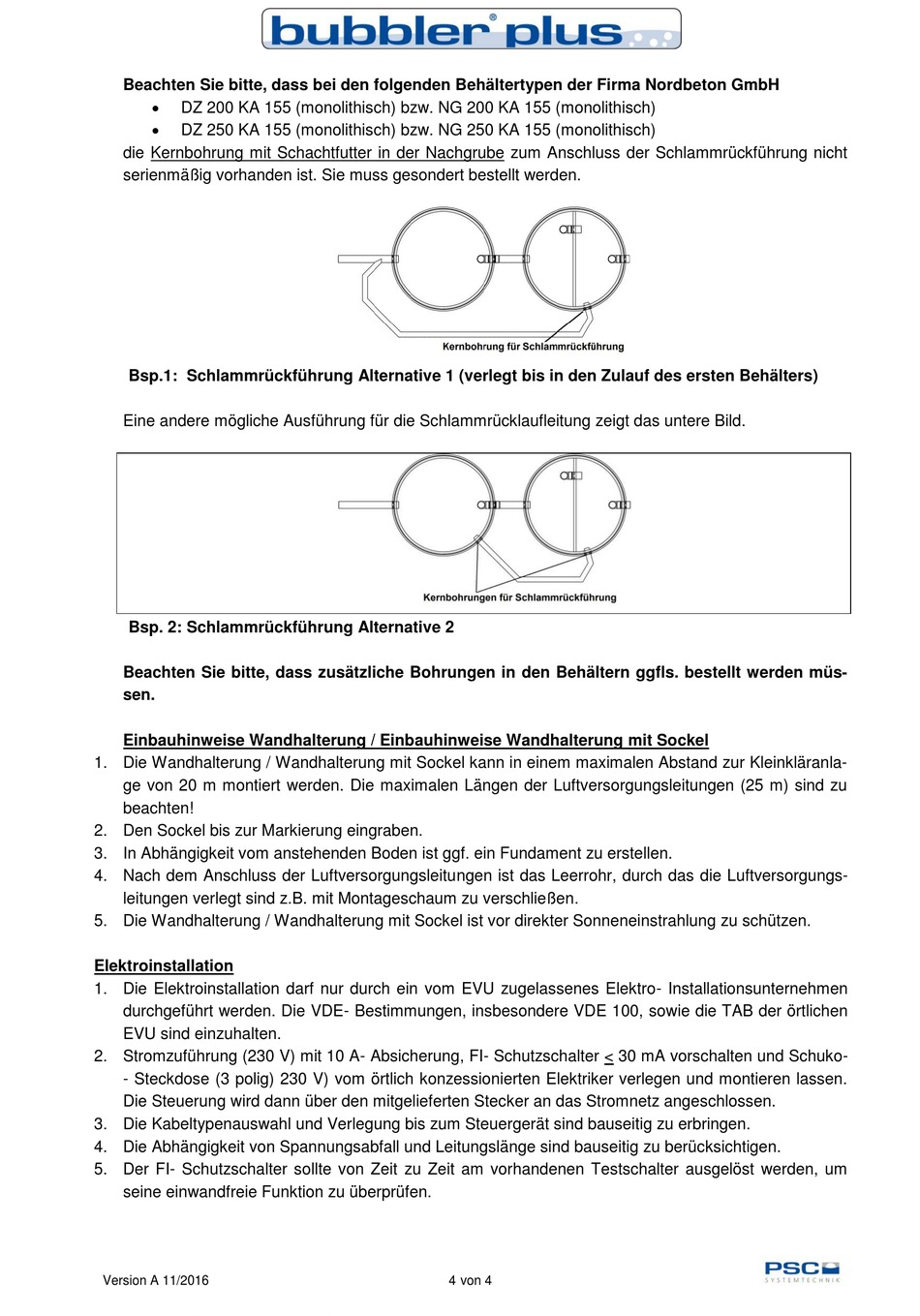

PSC-Systemtechnik bubbler plus Bedienungsanleitung Seite 4
Beachten Sie bitte, dass bei den folgenden Behältertypen der Firma Nordbeton GmbH
DZ 200 KA 155 (monolithisch) bzw. NG 200 KA 155 (monolithisch)
DZ 250 KA 155 (monolithisch) bzw. NG 250 KA 155 (monolithisch)
die Kernbohrung mit Schachtfutter in der Nachgrube zum Anschluss der Schlammrückführung nicht
serienmäßig vorhanden ist. Sie muss gesondert bestellt werden.
Bsp.1: Schlammrückführung Alternative 1 (verlegt bis in den Zulauf des ersten Behälters)
Eine andere mögliche Ausführung für die Schlammrücklaufleitung zeigt das untere Bild.
Bsp. 2: Schlammrückführung Alternative 2
Beachten Sie bitte, dass zusätzliche Bohrungen in den Behältern ggfls. bestellt werden müs-
sen.
Einbauhinweise Wandhalterung / Einbauhinweise Wandhalterung mit Sockel
1. Die Wandhalterung / Wandhalterung mit Sockel kann in einem maximalen Abstand zur Kleinkläranla-
ge von 20 m montiert werden. Die maximalen Längen der Luftversorgungsleitungen (25 m) sind zu
beachten!
2. Den Sockel bis zur Markierung eingraben.
3. In Abhängigkeit vom anstehenden Boden ist ggf. ein Fundament zu erstellen.
4. Nach dem Anschluss der Luftversorgungsleitungen ist das Leerrohr, durch das die Luftversorgungs-
leitungen verlegt sind z.B. mit Montageschaum zu verschließen.
5. Die Wandhalterung / Wandhalterung mit Sockel ist vor direkter Sonneneinstrahlung zu schützen.
Elektroinstallation
1. Die Elektroinstallation darf nur durch ein vom EVU zugelassenes Elektro- Installationsunternehmen
durchgeführt werden. Die VDE- Bestimmungen, insbesondere VDE 100, sowie die TAB der örtlichen
EVU sind einzuhalten.
2. Stromzuführung (230 V) mit 10 A- Absicherung, FI- Schutzschalter < 30 mA vorschalten und Schuko-
- Steckdose (3 polig) 230 V) vom örtlich konzessionierten Elektriker verlegen und montieren lassen.
Die Steuerung wird dann über den mitgelieferten Stecker an das Stromnetz angeschlossen.
3. Die Kabeltypenauswahl und Verlegung bis zum Steuergerät sind bauseitig zu erbringen.
4. Die Abhängigkeit von Spannungsabfall und Leitungslänge sind bauseitig zu berücksichtigen.
5. Der FI- Schutzschalter sollte von Zeit zu Zeit am vorhandenen Testschalter ausgelöst werden, um
seine einwandfreie Funktion zu überprüfen.
Version A 11/2016
4 von 4
