PSC-Systemtechnik bubbler plus Einbauhinweise

Einbauhinweise bubbler
Allgemeine Sicherheitshinweise
1. Die geltenden Sicherheitsbestimmungen z.B. die Unfallverhütungsvorschriften der Berufsgenossen-
schaften müssen eingehalten werden.
2. Das Personal für den Einbau / Montage, Wartung und Inspektion muss die entsprechende Qualifika-
tion für diese Arbeiten aufweisen.
Anforderungen an die Baugrube / Einbringen in die Baugrube
1. Bei der Wahl der Einbaustelle ist darauf zu achten, dass die Kleinkläranlage jederzeit zugänglich ist.
2. Vor Aufnahme der Erdarbeiten sind die exakten Lagen von Versorgungsleitungen (z.B. elektrische
Leitungen, Wasser, Post etc.) im Bereich der Baugrube zu ermitteln und zu schützen.
3. Die Behälter dürfen in Böden der Gruppen 1 bis 2 nach ATV – A 127 (durchlässige bzw. sickerfähige
Böden) eingesetzt werden.
4. Der Bereich der Einbaugrube ist gegen ein Überfahren mit Fahrzeugen ausreichend zu schützen.
5. Um ausreichend Raum für Montagearbeiten zu schaffen, muss die Grundfläche der Baugrube auf
jeder Seite die Behältermaße um min. 30 cm überragen.
6. Der Untergrund der Baugrube muss waagerecht und eben sowie ausreichend tragfähig sein.
7. Bei standfestem Boden ist eine 20 cm starke Schicht aus Kies 8/16 und eine 10 cm hohe Sauber-
keitsschicht aus Sand (0-4 mm) einzubringen.
8. Der Abstand zu festen Bauwerken muss mindestens 1,20 m betragen. Die Böschung ist gemäß DIN
4124 anzulegen.
9. Die Tiefe der Baugrube ist so zu bemessen, dass die maximale Erdüberdeckung beim zylindrischen
Behälter 80 cm beim rechteckigen Behälter 60 cm (max. Höhe des Domschachtes incl. Domschacht-
verlängerung) nicht überschritten wird.
10. Die Behälterwand ist vor dem Einbau auf Unversehrtheit und eventuelle Transportschäden zu über-
prüfen.
11. Das Domschachtsystem ist auf den Behälter aufzusetzen.
12. Der Behälter ist mit geeigneten Einrichtungen stoßfrei in die Baugrube einzubringen und in die richti-
ge Lage auszurichten.

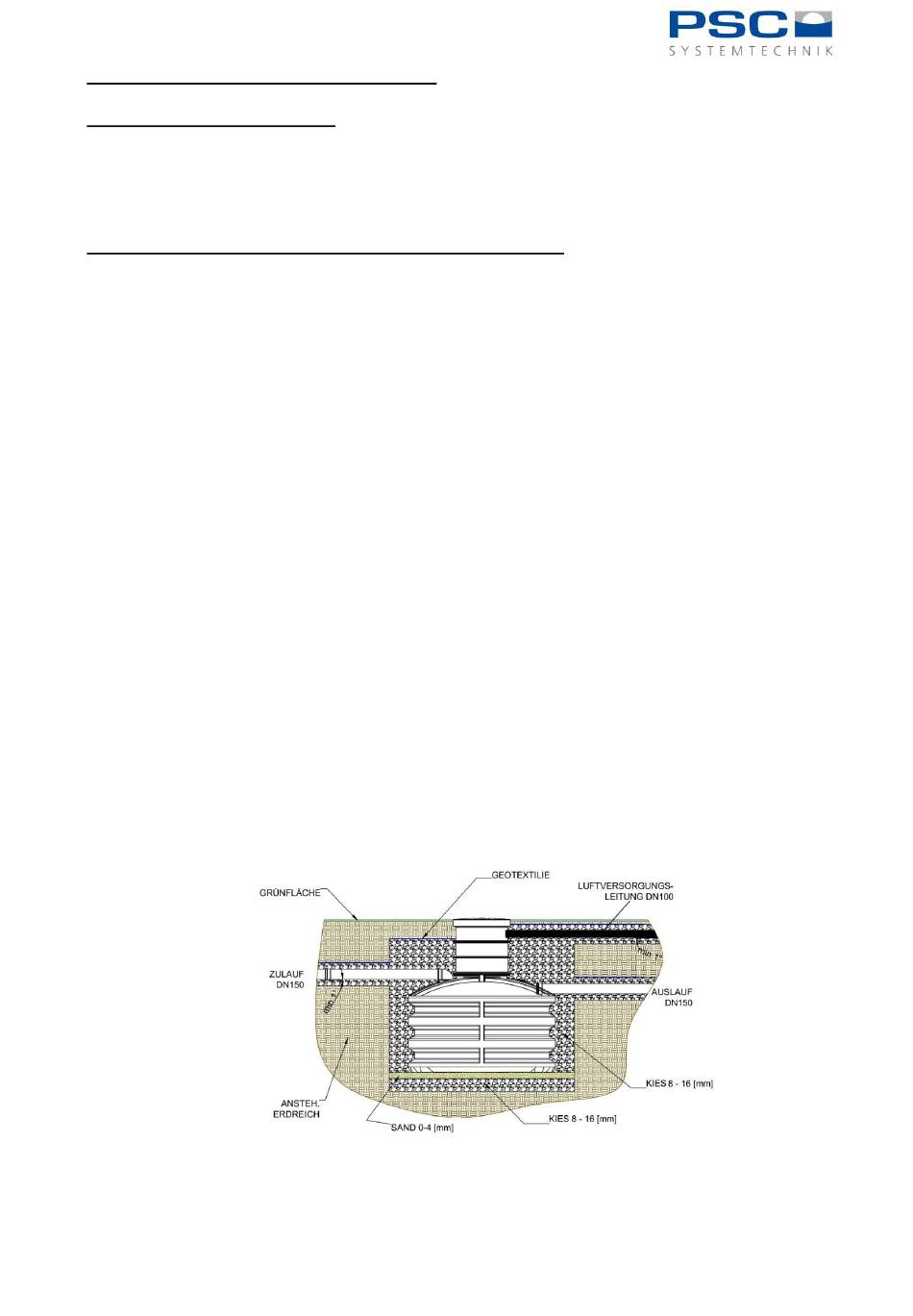

13. Verfüllen der Baugrube, Schritt 1
Um den Behälter herum ist eine 300 mm starke Kiesschicht 8/16 als Behälterumhüllung einzu-
bringen. Die Baugrube ist zunächst bis Unterkante Ablaufrohr zu verfüllen. Dabei wird der Be-
hälter mit Wasser befüllt und gleichzeitig ist die Baugrube in Lagen zu 0,1 m mit Kies 8/16 im-
mer auf Höhe des Wasserstandes, vorsichtig und lückenlos zu verdichten.
Insbesondere zwischen den Rippen und in allen Behältervertiefungen ist darauf zu achten,
dass diese verfüllt und verdichtet werden, so dass sich keine Hohlräume bilden.
14. Die Rohranschlüsse (Zu-, Abläufe und Leerrohr für die Luftversorgungsleitungen) sind höhengerecht
herzustellen.
Version A PSC-Systemtechnik GmbH Industriestraße 2 D-26169 Friesoythe
Tel +49 (0) 4497-9241 26, Fax + 49 (0) 4497 – 9241- 80, e-mail: info@psc-systemtechnik.de
11/2016
®
plus in PE-Behälter
1 von 3
