BEDIENUNGSANLEITUNG
Anschluss der Hubsäulen
5
an die Motorsteuerung
VPE 3:
Verbinden Sie die Kabel der Hubsäulen HS
mit den Kabeln der Steuerboxen SB
Verbinden Sie die Kabel der beiden Bedien-
teile DP
Verbinden Sie die Kabel der beiden Steuer-
boxen (Kaskadierung) KD
VPE 3
Führen Sie in der Tischmitte die Kabel durch
die Öffnung des Gestellrahmens GR

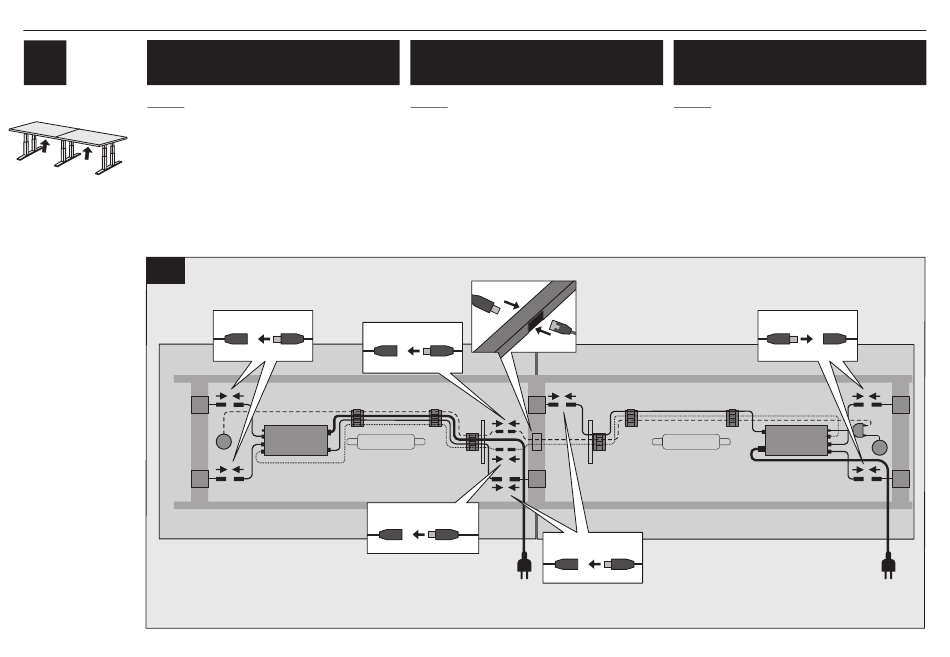

Abb. 5.3
5.
3
HS
DP
HS
VPE 3
2x HS
DP
SB
Connecting of the lifting
columns at motor-control
VPE 3:
Connect the cables of the lifting columns HS
to the cables of the control boxes SB
Connect the cables of the two control parts
DP
Connect the cables of the two control boxes
(cascading) KD
Insert the cables in the center of the table
through the frame opening GR
Fig. 5.3
GR
HS
HS
KD
230 V~
50 Hz
10 A
DL11 Conference ELT-HV
Ansluting van de hefzuilen
an de besturingsinrichting
VPE 3:
Sluit de kabels van de liftkolommen HS aan
op de kabels van de stuurkasten SB
Sluit de kabels van de twee besturingsdelen
DP aan
Sluit de kabels van de twee stuurkasten
(cascading) KD aan
Steek de kabels in het midden van de tafel
door de frame opening GR
Afb. 5.3
2x HS
2x HS
HS
SB
DP
HS
230 V~
50 Hz
10 A
