1. Allgemein
Weiteres vorbereiteter Anschlusspunkt zum einfachen Einbau eines Entgasungsmoduls zur
automatischen, ökonomischen Tiefdruck-Entgasungsfunktion basierend auf dem Prinzip der
Druckentspannung, auch jederzeit zur Nachrüstung vorgesehen. Anschluss für
Entgasungsleitung dann rückseitig samt notwendiger Absperrung.
Elektronische Steuerung in Mikroprozessor-Ausführung zur Steuerung sämtlicher Abläufe,
ergonomisch angeordnetes Bedienfeld mit 4-zeiligem, beleuchtetem Klartextdisplay und
durchdachtem Bedienkonzept in vielen Landessprachen. Abgeschlossene kompakte Mess- und
Schalteinheit in geschlossener Schaltschrank-Ausführung samt Verbindungskabeln sowie
Lastkreis für Pumpenschaltung mit Motorschutzschalter und Hauptschalter in separatem
Schaltkasten.
Bereits in der Grundausstattung vier potentialfreie Meldekontakte (Störung, Warnung,
Nachspeisung läuft, Gerätefunktion freigegeben).
Eingang"ext.Freigabekontakt Gerätefunktion" und externer Sollwert 4-20mA: "oberer
Arbeitsdruck". Außerdem zwei analoge Standardsignale (4-20mA) zur Fernüberwachung oder
Aufschaltung an eine übergeordnete Leittechnik mit folgender, standardmäßig programmierter
Zuordnung:
- analoge Fernmeldung 1: "aktuelles Behälterniveau (0-100%)"
- analoge Fernmeldung 2: "aktueller Systemdruck (0-40 bar)".
Für erweiterten Signalaustausch ein weiterer vorbereiteter Einbauplatz für zusätzliches
Erweiterungsmodul (auch zur Nachrüstung). Fernüberwachung des Gerätes außerdem mittels
multicontrol SMS-Modul möglich. Zusätzlich externe Temperaturüberwachung durch
optionalen Temperaturfühler am Punkt der Einbindung in die Anlage vorgesehen.
max. Absicherungstemperatur der Anlage: 110 Grad C (mit Vorschaltgefäß)
max. Temperatur am Anschlusspunkt: 70 Grad C
2. Montage
2.1. Aufstellen des Gerätes
Das Gerät ist auf einem waagrechten, befestigten Boden aufzustellen und mit den Stellfüßen (1)
lotrecht einzurichten. Als Transporthilfe sind im Sockel Bohrungen (z.B. zum Durchstecken von
Transportrohren, Dimension max. 1") vorgesehen.

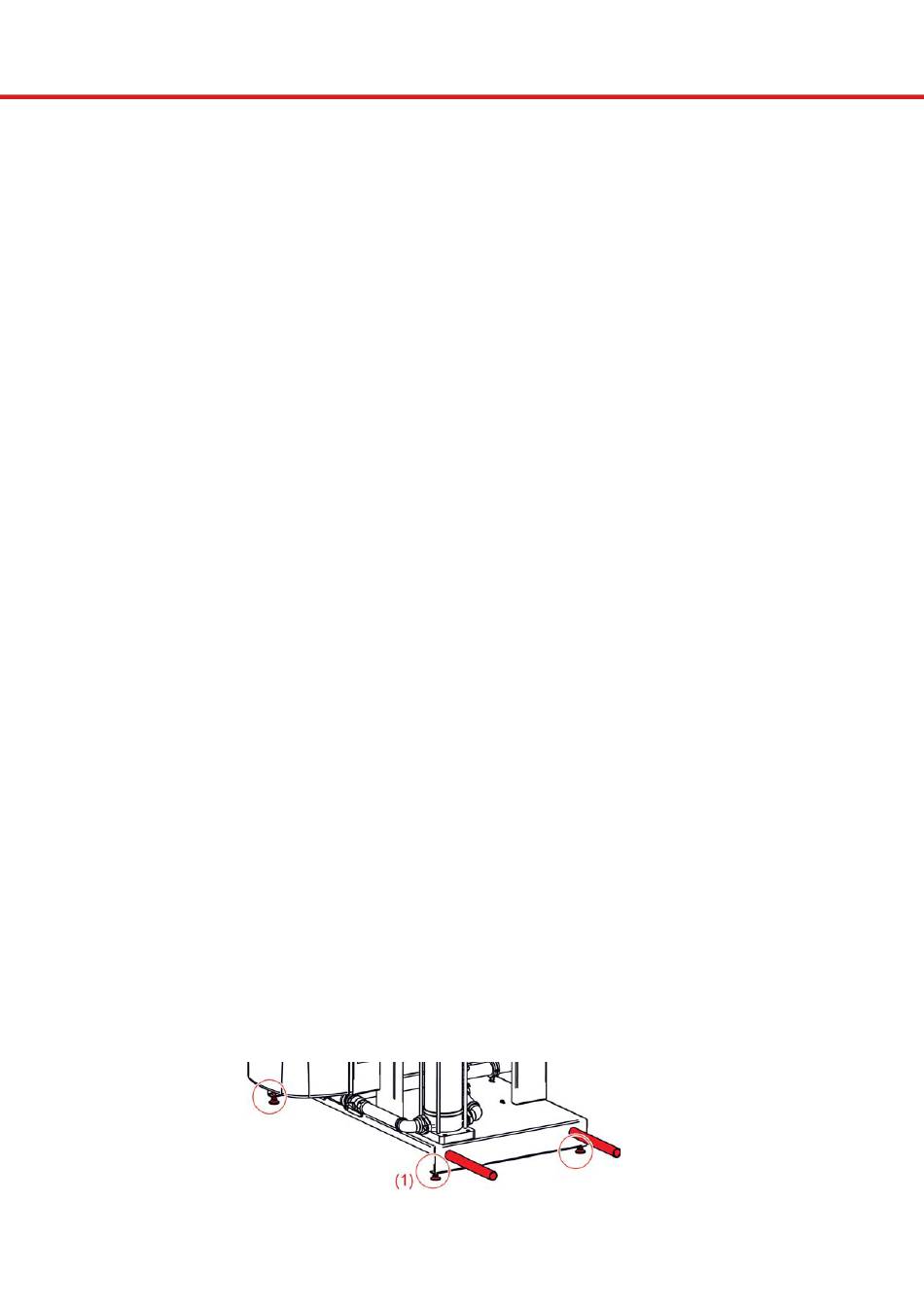

Abbildung 1: Stellfüße und Transportrohre
4
