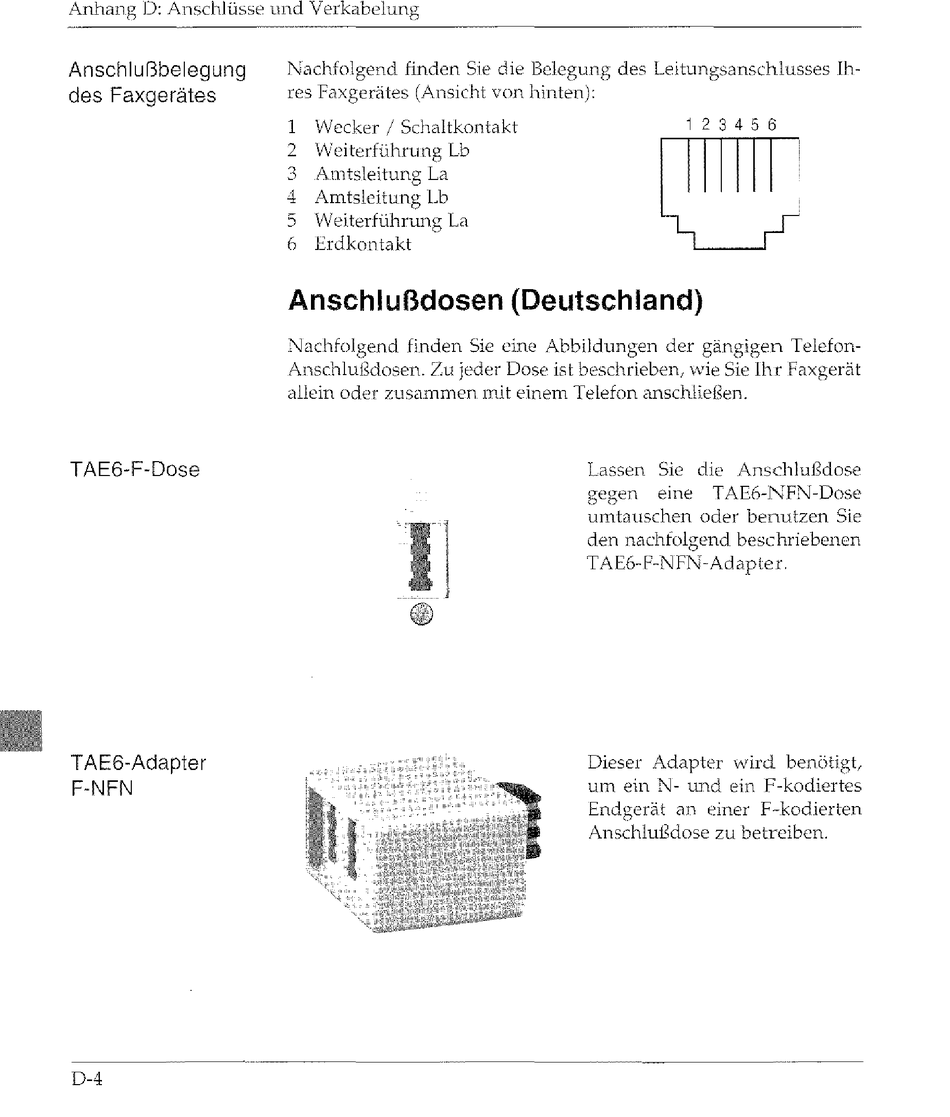

Anhang D: Anschlüsse und Verkabelung
----~---------------------------------
Anschlußbelegung
des Faxgerätes
T AE6-F-Dose
T
AE6-Adapter
F-NFN
D-4
Nachfolgend finden Sie die ßcJcgung des Leitungsanschlusses Ih-
res Faxgerätes (Ansicht von hinten):
1 Wecker / Schaltkontakt
2 Weiterführung Lb
3 Amtsleitung La
4 Amtsleitung Lb
5 V\Teiterführung La
6 Erdkontakt
123456
Anschlußdosen (Deutschland)
\lachfolgend finden Sie elne Abbildungen der gängigen Telefon-
Anschlu1Sdosen. Zu jeder Dose ist beschrieben, vvie Sie Ihr Faxgerät
allein oder zusammen mit einem Telefon anschliefSen.
Lassen Sie die Anschlu1Sdose
gegen
eine TAE6-NF\I-Dose
umtauschen oder benutzen Sie
den nachfolgend beschriebenen
TAE6-F-\lFN-Adapter.
Dieser Adapter wird benötigt!
um ein N- und ein F-kodicrtes
Endgerät an einer F-kodierten
Anschlußdose zu betreiben.
