Anhang D: Anschlüsse und Verkabelung
D-2

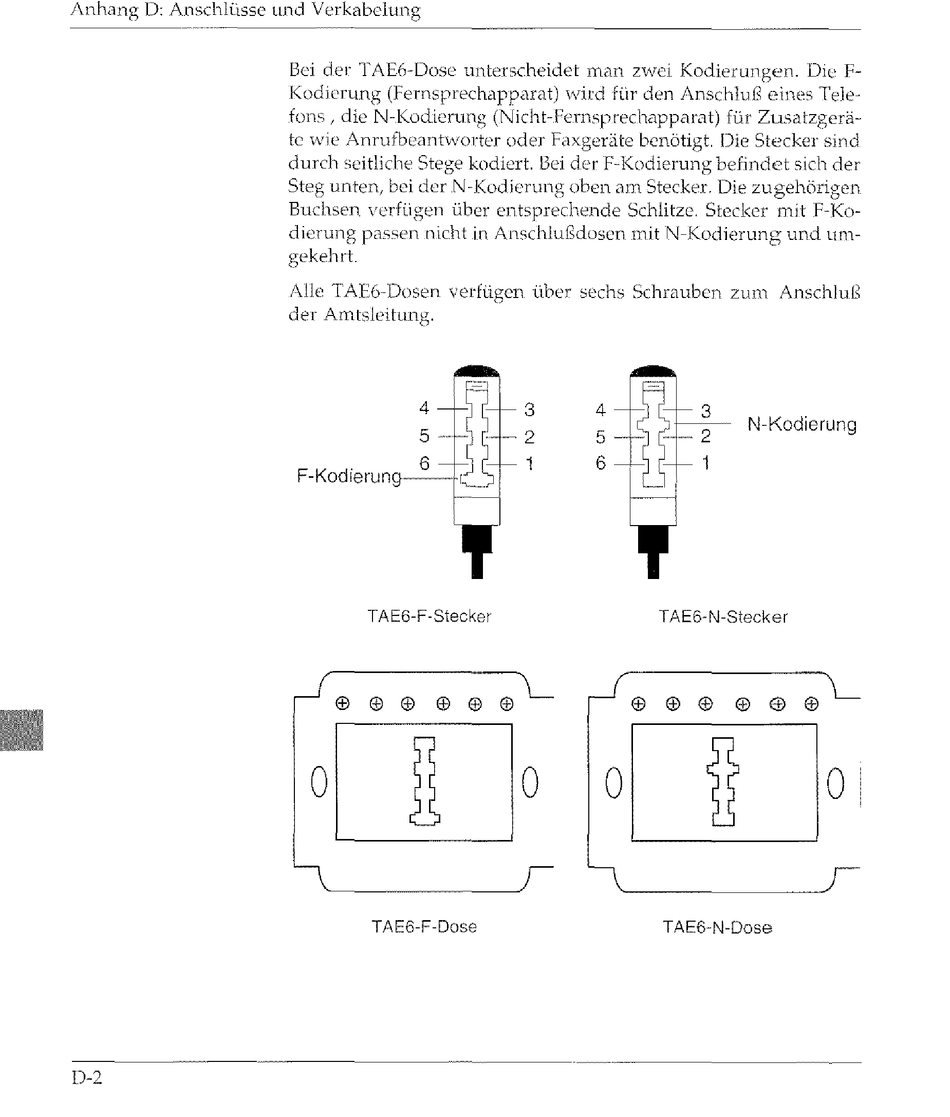

Bei der TAEtS-Dose unterscheidet man zvvcl Kodierungen. Die F-
Kodierung (Fernsprechapparat) vvird für den Anschluß eines Tele-
fons, die N-Kodierung (Nicht-Fernsprechapparat) für Zusatzgerä-
te wie Anrufbeantworter oder Faxgeräte benötigt. Die Stecker sind
durch seitliche Stege kodiert. ßei der F-Kodierung befindet sich der
Steg unten, bei der N-!<odierung oben am Stecker. Die zugehörigen
Buchsen verfügen über entsprechende Schlitze. Stecker mit F-Kn-
dicrung passen nicht in AnschlufSdoscn mit N-Kodierung und um-
gekehrt.
Alle TAE6-Dosen verfügen über sechs Schmuben zum Anschluß
der Amtslcitllng.
,:::::::"' 1
4
~
...
~
3 4
3
N-Kodierung
5
2 5
2
. . .l [
6
r2S
1
6 1
F-Kodieru
TAE6-F-Stecker
TAE6-N-Stecker
o
o o o
TAE6-F-Dose
TAE6-N-Dose
