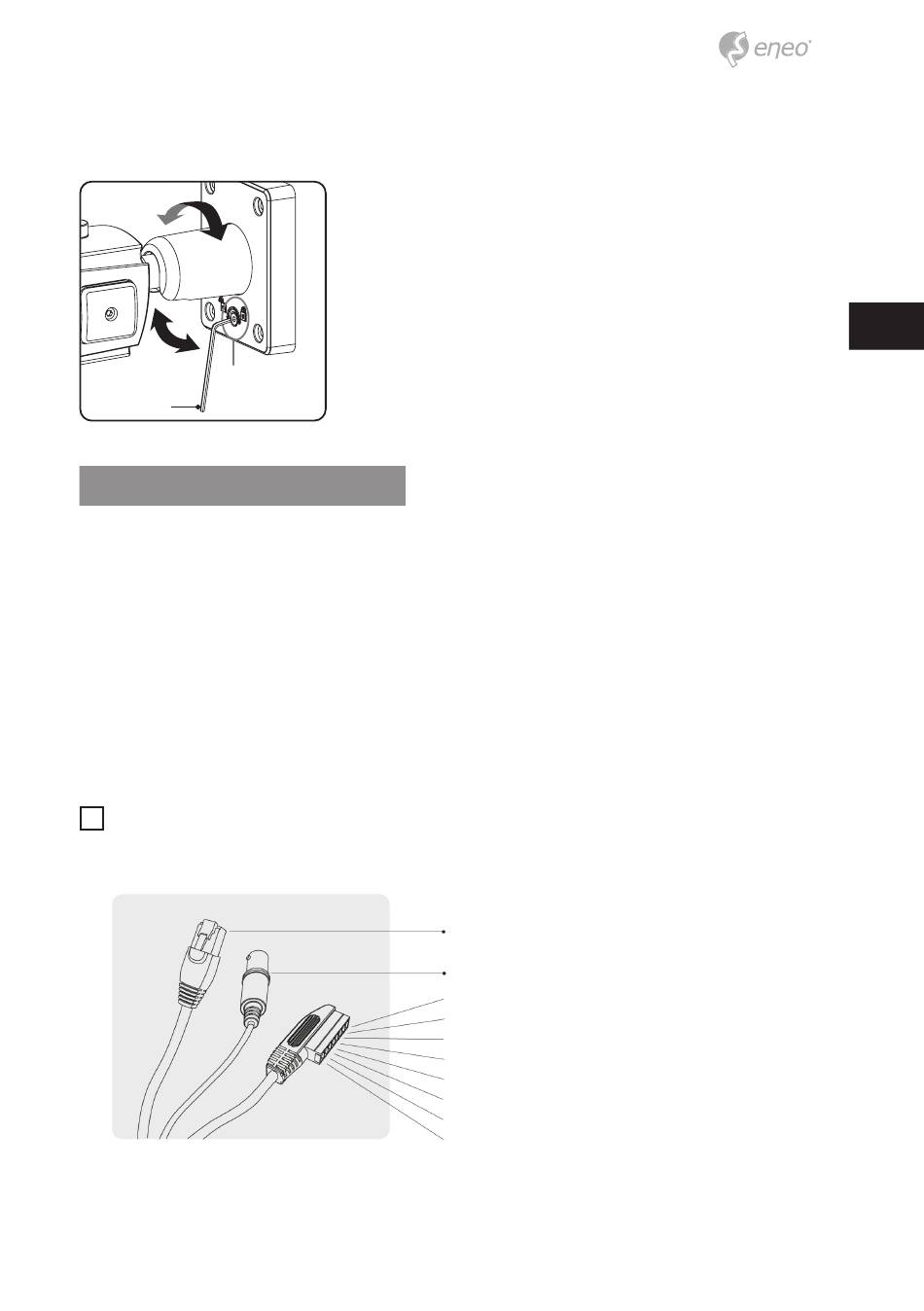

Réglage de l'angle de vision à l'aide d'un support
Vis de
verrouillage/
Clé Torx
déverrouillage

Connexions d'alimentation

Assurez-vous que l´alimentation secteur est déconnectée avant l'installation. La caméra
peut fonctionner en 24 V CA ou en 12 V CC ainsi qu'avec une alimentation bitension et
par PoE (IEEE Std. 802.3af ). Les mises à la terre primaire et secondaire sont complètement
isolées pour éviter les éventuels problèmes de boucle de masse.
1. Brancher le câble réseau dans la prise RJ-45 Ethernet. Quand le PoE est l'unique
source d'alimentation, il n'est pas nécessaire de connecter le terminal de courant.
2. Si un courant CC 12 V ou CA 24 V local est requis, connectez d'abord le connecteur
basse tension (CC 12 V ou CA 24 V), puis l'adaptateur CA aux sorties de courant
alternatif afin d'éviter une réinitialisation inopportune due à une instabilité de
l'alimentation et des dommages en cas de surtension sans charge.
i Quand le PoE et la l'alimentation en bitension sont connectés simultanément, le
courant local est prioritaire.
Apposer l'étiquette de l'affectation de signal en un lieu visible pour référence de câblage.
CÂBLE LAN RJ-45
avec CAPUCHON DE PROTECTION
BNC
CA24V/CC12V (câble rouge)
CA24V/GND (câble noir)
Alarm-IN (Câble vert)
Alarm-OUT (Câble bleu)
GND (Câble gris)
Audio-IN (Câble brun)
GND (Câble gris)
Audio-OUT (Câble orange)
