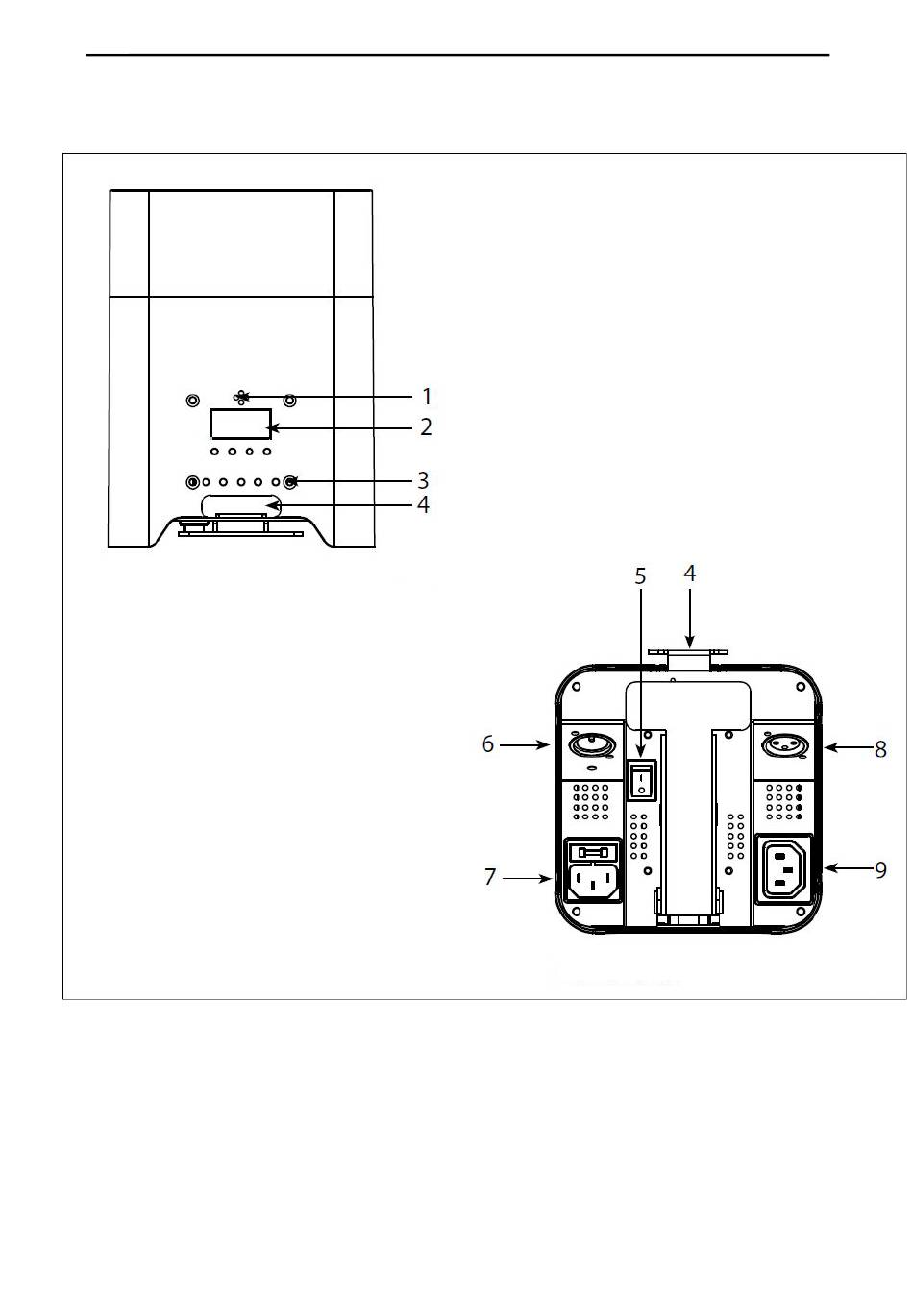

1.3 BEDIENELEMENTE UND VERBINDUNGEN
Seitenverkleidung
1. MIKROFON für die Musiksteuerung.
2. BEDIENFELD mit Display und 4 Tasten für den
Zugriff und die Verwaltung der verschiedenen
Funktionen
3. Batterie-Ladekontroll-LED
4. Einstellbarer Fuß für Neigungsneigung (bis 20 °)
5. EIN / AUS-Schalter
6. DMX IN (3-poliger XLR):
1 = Masse, 2 = DMX -, 3 = DMX +
7. POWER IN VDE-Gerätestecker zum Anschluss an
eine Netzsteckdose
SMARTBAT
Bodenplatte
(110-240V ~ / 50-60Hz) über das mitgelieferte
Netzkabel. Neben dem Stecker befindet sich der
Sicherungshalter. Ersetzen Sie eine defekte Sicherung
nur durch eine vom selben Typ!
8. DMX OUT (3-pol. XLR):
1 = Masse, 2 = DMX -, 3 = DMX +.
9. POWER OUT-Ausgang für mehrere Einheiten in Reihe.
