Brennerdichtung Und Flammkörper Prüfen; Torxschrauben Lösen Und Flammkörper - Viessmann VITODENS 200-W Montageanleitung

Erstinbetriebnahme, Inspektion, Wartung
Brennerdichtung und Flammkörper prüfen
Brennerdichtung A und Flammkörper
digungen prüfen, falls erforderlich austauschen.
B

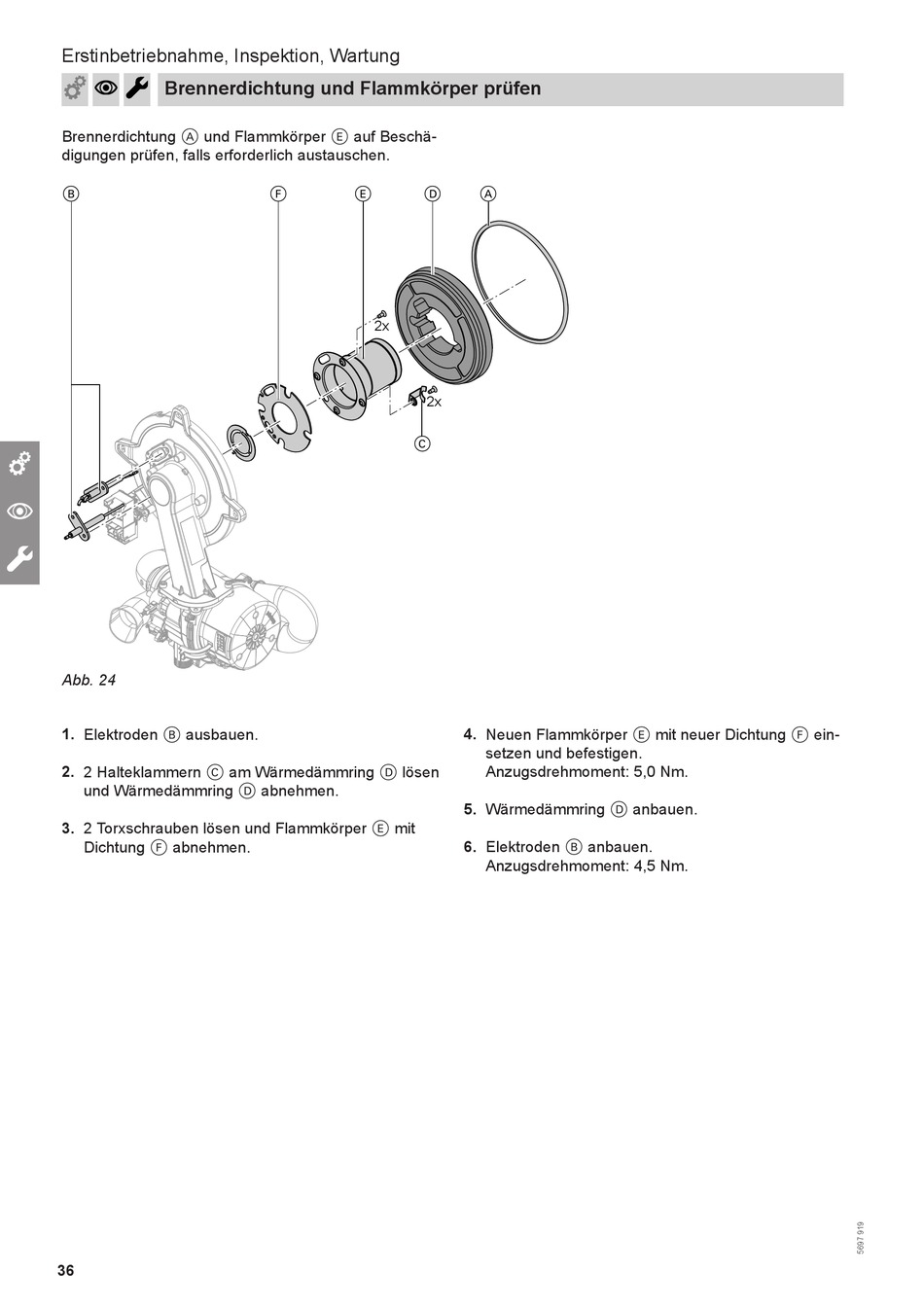

Abb. 24
1. Elektroden ausbauen.
B
2. 2 Halteklammern am Wärmedämmring
C
und Wärmedämmring
3. 2 Torxschrauben lösen und Flammkörper
Dichtung abnehmen.
F
36
E auf Beschä-
F E
2x
C
lösen
D
D abnehmen.
mit
E
D A
2x
4. Neuen Flammkörper
setzen und befestigen.
Anzugsdrehmoment: 5,0 Nm.
5. Wärmedämmring
6. Elektroden anbauen.
B
Anzugsdrehmoment: 4,5 Nm.
mit neuer Dichtung
E
D anbauen.
ein-
F
