Win:clip Tm -System; Montage - TCS PAK Produktinformation

Das Gerät ist mit dem win:clip
ohne Schrauben ermöglicht.

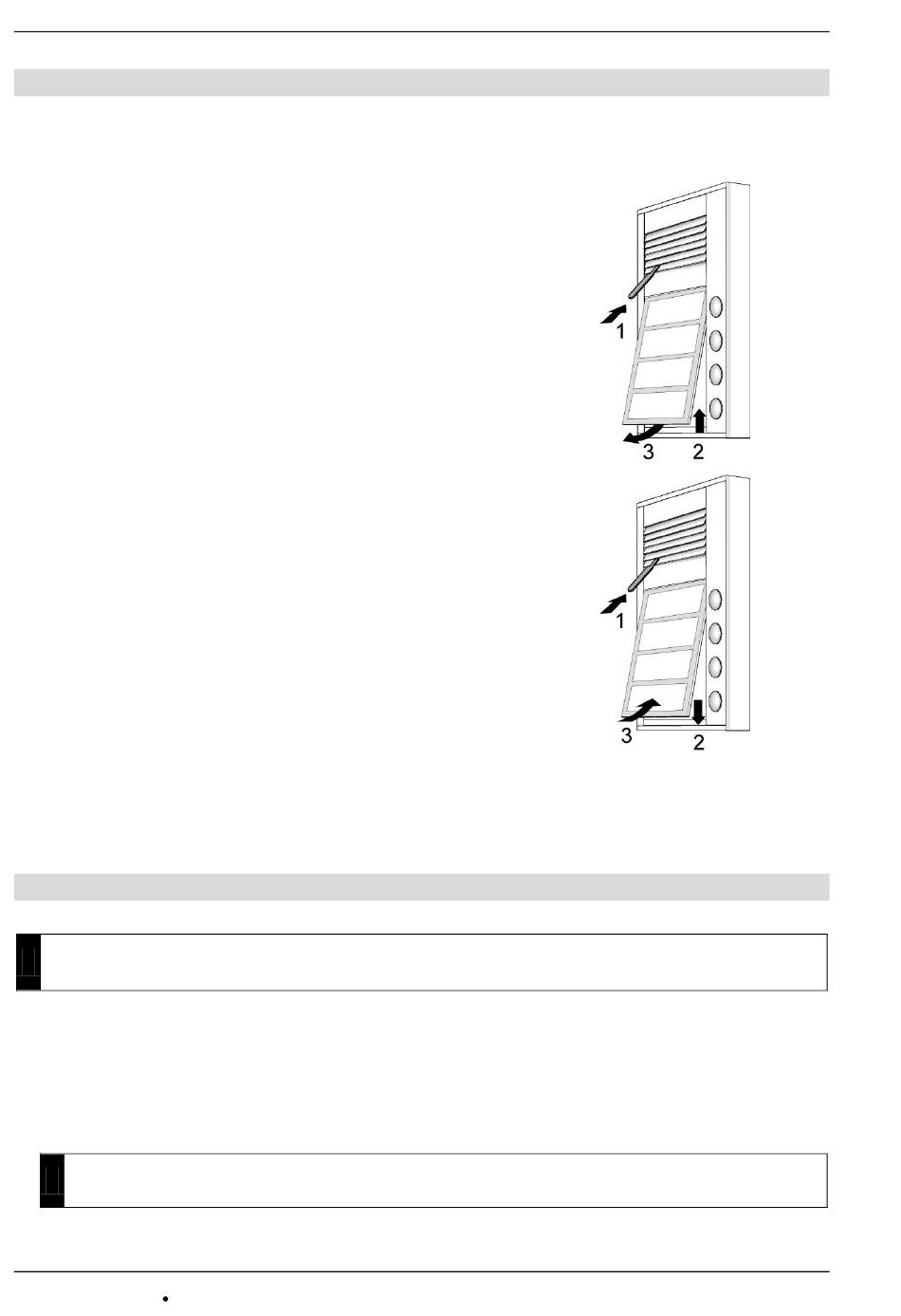

Öffnen des Gehäuses
1. Schieben Sie den beiliegenden win:clip
in die kleine Öffnung in der Frontblende.
Drücken Sie den Schlüssel bis zum Anschlag in die
Öffnung und halten Sie ihn in dieser Position.
2. Schieben Sie das Namensschildglas leicht nach
oben, bis es herausspringt.
3. Nehmen Sie das Glas heraus.
4. Entfernen Sie den win:clip
Schließen des Gehäuses
5. Schieben Sie den beiliegenden win:clip
in die kleine Öffnung auf der Frontblende.
Drücken Sie den Schlüssel bis zum Anschlag in die
Öffnung und halten Sie ihn in dieser Position.
6. Schieben Sie das Namensschildglas unter die
Frontblende.
7. Drücken Sie das Namensschildglas an das Gerät
heran und schieben es leicht nach unten, bis es ein-
rastet.
8. Entfernen Sie den win:clip
Zur einwandfreien Funktion des Mikrofons ist unterhalb des Gerätes ein Abstand von
!
5 cm einzuhalten!
1. Öffnen Sie die Außenstation (siehe win:clip
2. Durchstoßen Sie vorsichtig die Schaumstoffabdeckung auf der Geräterückseite und
führen Sie die Leitungen durch die Kabeldurchführung ein.
3. Montieren Sie die Außenstation an den beiden Befestigungsbohrungen mit geeigneten
Schrauben an der Wand.
Achten Sie darauf, dass die Leitungen nicht unter den Abstandhaltern auf der
!
Rückseite des Gerätes eingeklemmt werden.
