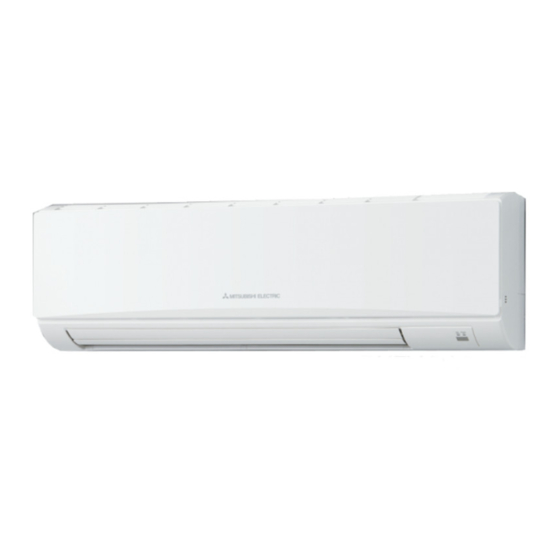

Mitsubishi Electric PKFY-P63VKM-E Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für PKFY-P63VKM-E:
- Planungshandbuch (20 Seiten) ,
- Bedienungshandbuch (224 Seiten) ,
- Bedienungshandbuch (222 Seiten)
Inhaltsverzeichnis
Werbung
Air-Conditioners For Building Application
INDOOR UNIT
PKFY-P·VKM-E
OPERATION MANUAL
For safe and correct use, please read this operation manual thoroughly before operating the air-conditioner unit.
BEDIENUNGSHANDBUCH
Zum sicheren und einwandfreien Gebrauch der Klimaanlage dieses Bedienungshandbuch vor Inbetriebnahme
gründlich durchlesen.
MANUEL D'UTILISATION
Pour une utilisation correcte sans risques, veuillez lire le manuel d'utilisation en entier avant de vous servir du
climatiseur.
BEDIENINGSHANDLEIDING
Voor een veilig en juist gebruik moet u deze bedieningshandleiding grondig doorlezen voordat u de
airconditioner gebruikt.
MANUAL DE INSTRUCCIONES
Lea este manual de instrucciones hasta el final antes de poner en marcha la unidad de aire acondicionado
para garantizar un uso seguro y correcto.
ISTRUZIONI DI FUNZIONAMENTO
Leggere attentamente questi istruzioni di funzionamento prima di avviare l'unità, per un uso corretto e sicuro
della stessa.
EΓXEIPIΔIO OΔHΓIΩN XPHΣEΩΣ
Για ασφάλεια και σωστή χρήση, παρακαλείστε διαβάσετε προσεχτικά αυτό το εγχειρίδιο χρήσεως πριν θέησετε
σε λειτουργία τη μονάδα κλιματισμού.
MANUAL DE OPERAÇÃO
Para segurança e utilização correctas, leia atentamente o manual de operação antes de pôr a funcionar a
unidade de ar condicionado.
Işletme Elkitabı
Emniyetli ve doğru biçimde nasıl kullanılacağını öğrenmek için lütfen klima cihazını işletmeden önce bu
elkitabını dikkatle okuyunuz.
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Для обеспечения правильного и безопасного использования следует ознакомиться с инструкциями,
указанными в данном руководстве по эксплуатации, тщательным образом до того, как приступать к
использованию кондиционера.
操作说明书
在操作空调机之前，请全面阅读本操作说明书，以便安全和正确地使用本机。
FOR USER
FÜR BENUTZER
POUR L'UTILISATEUR
VOOR DE GEBRUIKER
PARA EL USUARIO
PER L'UTENTE
ΓΙΑ ΤΟΝ ΧΡΗΣΤΗ
PARA O UTILIZADOR
KULLANICI İÇİN
ДЛЯ ПОЛЬЗОВАТЕЛЯ
用户适用
English
Deutsch
Français
Nederlands
Español
Italiano
Ελληνικά
Português
Türkçe
Русский
中文
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Mitsubishi Electric PKFY-P63VKM-E
Inhaltszusammenfassung für Mitsubishi Electric PKFY-P63VKM-E
- Seite 1 Air-Conditioners For Building Application INDOOR UNIT PKFY-P·VKM-E OPERATION MANUAL FOR USER English For safe and correct use, please read this operation manual thoroughly before operating the air-conditioner unit. BEDIENUNGSHANDBUCH FÜR BENUTZER Deutsch Zum sicheren und einwandfreien Gebrauch der Klimaanlage dieses Bedienungshandbuch vor Inbetriebnahme gründlich durchlesen.
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Sicherheitsvorkehrungen .............19 7. Weitere Funktionen .............28 2. Bezeichnungen der Teile .............19 8. Funktionsauswahl ..............29 3. Bildschirmkonfiguration ............22 9. Notbetrieb bei schnurloser Fernbedienung ......33 4. Einstellen des Wochentags und der Zeit ......22 10. Pflege und Reinigung ............33 5. Bedienung ................22 11. -
Seite 3: Display-Bereich
2. Bezeichnungen der Teile Für verdrahtete Fernbedienung Sensoranzeige Display-Bereich Wird angezeigt, wenn die Fernbedienung verwendet wird. Wochentag Für diese Erklärung werden alle Teile des Displays als Zeigt den aktuellen Wochentag an. beleuchtet dargestellt. Während Zeit-/Timer-Anzeige dem tatsächlichen Betrieb sind Sperrfunktionsanzeige nur die relevanten Elemente Zeigt die aktuelle Zeit an, außer der einfache oder der beleuchtet. -
Seite 4: Einsetzen/Austausch Der Batterien
2. Bezeichnungen der Teile Für die schnurlose Fernbedienung Übertragungsfläche Übertragungsanzeige Display der Fernbedienung Timer-Anzeige * Zur Erläuterung sind alle Anzeigen, die auf dem Display erscheinen können, abgebildet. * Es werden alle Anzeigen angezeigt, wenn die Reset-Taste gedrückt wird. Bedienungsflächen Taste ON/OFF Tasten zum Einstellen der Temperatur Taste Lüftergeschwindigkeit (Ändert Taste Timer aus... -
Seite 5: Bildschirmkonfiguration
3. Bildschirmkonfiguration <Bildschirmtypen> Mit der Funktionsauswahl der Fernbedienung kann die Spracheinstellung Funktionsauswahl Tag/Zeit einstellen des Displays auf German (Deutsch) umgestellt werden. In Abschnitt 8, Punkt [4]–1 sehen Sie, wie Sie die Spracheinstellung ändern. TIME SUN Die anfängliche Einstellung ist Englisch. Funktionsauswahl: Stellt die verfügbaren Funktionen und Bereiche auf der Fernbedienung ein (Timer-Funktionen,... -
Seite 6: Einstellung Der Lüftergeschwindigkeit
5. Bedienung <So stoppen Sie den Betrieb> 5.4. Einstellung der Lüftergeschwindigkeit Drücken Sie die Taste ON/OFF 1 erneut. Drücken Sie die Taste Lüftergeschwindigkeit 5 so oft wie nötig, • Die Lampe EIN 1 und der Display-Bereich verschwinden. während das System läuft. •... -
Seite 7: Einstellung Der Luftstromrichtung
5. Bedienung 5.5. Einstellung der Luftstromrichtung 5.6. Belüftung <So ändern Sie die Richtung des Luftstroms (nach oben/nach Für LOSSNAY-Kombination 5.6.1. Für verdrahtete Fernbedienung unten)> Drücken Sie, während das Gerät läuft, die Taste Luftstrom nach oben/ So betreiben Sie den Ventilator zusammen mit dem Innengerät: nach unten 6 nach Bedarf. -
Seite 8: Timer
6. Timer 6.1. Für verdrahtete Fernbedienung <So stellen Sie den wöchentlichen Timer ein> Sie können die Funktionsauswahl verwenden, um auszuwählen, 1. Achten Sie darauf, dass Sie sich im Standardkontrollbildschirm befi nden und dass die Anzeige für den wöchentlichen Timer 1 auf welchen der drei Timer Sie verwenden möchten: 1 Wöchentlicher dem Display angezeigt wird. -
Seite 9: Einfacher Timer
6. Timer 6.1.2. Einfacher Timer 7. Drücken Sie die entsprechende Taste Temperatur einstellen 3, um Sie haben drei Möglichkeiten, den einfachen Timer einzustellen. die gewünschte Temperatur einzustellen (unter 7). • Nur Startzeit: * Jedes Drücken ändert die Einstellung in der folgenden Die Klimaanlage startet, wenn die eingestellte Zeit vergangen ist. -
Seite 10: Timer Für Automatisches Ausschalten
6. Timer 7. Nach Durchführung der oben angegebenen Schritte 3 bis 6 drücken Beispiel 2: Starten Sie den Timer, wobei die AUS-Zeit vor der EIN-Zeit liegt. Sie die Taste Filter 4 um den Wert zu speichern. EIN-Einstellung: 5 Stunden Hinweis: AUS-Einstellung: 2 Stunden Ihre neuen Einstellungen werden storniert, wenn Sie die Taste Betriebsart (Zurück) 2 drücken, bevor Sie die Taste Filter... -
Seite 11: Für Die Schnurlose Fernbedienung
6. Timer <Überprüfen der aktuellen Einstellung des Auto-Off-Timers> 6.2. Für die schnurlose Fernbedienung Timer-Einstellung TIMER AFTER AUTO OFF 1. Achten Sie darauf, dass “Auto Off” auf dem Bildschirm sichtbar ist (unter 1). 2. Halten Sie die Taste Timer-Menü b 3 Sekunden lang gedrückt, so dass “Monitor”... -
Seite 12: Anzeige Von Fehlercodes
7. Weitere Funktionen 7.2. Anzeige von Fehlercodes ERROR CODE Lampe EIN ON/OFF (blinkt) Fehlercode Innengerät-Nr. Wenn Sie eine Telefonnummer eingegeben haben, die bei Auftreten eines Problems angerufen werden sollte, zeigt der Bildschirm diese Nummer an. (Sie können dies in der Funktionsauswahl einrichten. Informationen dazu finden Sie in Abschnitt 8.) Falls sowohl die Lampe EIN als auch der Fehlercode blinken: Dies bedeutet, dass die Klimaanlage gestört ist und der Betrieb gestoppt wurde (und nicht wiederaufgenommen werden kann). - Seite 13 8. Funktionsauswahl Normalbetriebsanzeige [Flussdiagramm der Funktionsauswahl] (Anzeige bei deaktivierter Klimaanlage) Spracheinstellung (Englisch) Halten Sie die Taste E gedrückt und drücken Sie Taste D zwei Sekunden lang. Halten Sie die Taste E gedrückt und drücken Sie Taste D zwei E Drücken Sie die Taste für die Betriebsart. Sekunden lang.
- Seite 14 8. Funktionsauswahl [Genaue Einstellung] [4]–3. Einstellen der Auswahl der Betriebsart (1) Haupt-/Nebenfunktion der Fernbedienung [4]–1. Einstellung CHANGE LANGUAGE (Sprache ändern) • Zur Umschaltung der Einstellung drücken Sie die Taste [ Die Sprache des Punktmatrix-Displays kann eingestellt werden. ON/OFF] D. • Drücken Sie die Taste [ MENU] G um die Sprache 1 Haupt: Die Fernbedienung fungiert als Hauptfernbedienung.
- Seite 15 8. Funktionsauswahl [Tabelle Punktmatrix] Spracheinstellung English Germany Spanish Russian Italy Chinese French Japanese Warten auf Start Betriebsart Kühlen Trocknen Heizen Automatik Automatik (Kühlen) Automatik (Heizen) Gebläse Belüftung Stand By (Voreinstellungen möglich) Abtauen Eingestellte Temperatur Lüftergeschwindigkeit Nicht verwendete Taste Prüfen (Fehler) Testlauf Selbsttest Auswahl der Gerätefunktion...
-
Seite 16: Notbetrieb Bei Schnurloser Fernbedienung
9. Notbetrieb bei schnurloser Fernbedienung So starten Sie den Betrieb PKFY-P·VKM-E • Zum Starten des Kühlbetriebs drücken Sie Taste C länger als 2 Sekunden. • Zum Starten des Heizbetriebs drücken Sie Taste D länger als 2 Sekunden. Hinweis: Einzelheiten zum Notbetrieb sind unten angegeben. Einzelheiten zum NOTBETRIEB sind nachstehend dargestellt. -
Seite 17: Fehlerbehebung
11. Fehlerbehebung Probleme? Hier ist die Lösung. (Gerät arbeitet normal.) Klimaanlage heizt bzw. kühlt schlecht. Reinigen Sie den Filter. (Bei verschmutztem oder blockiertem Filter wird der Luftstrom behindert.) Prüfen Sie die Temperaturanpassung und passen Sie die eingestellte Temperatur an. Stellen Sie sicher, dass um das Außengerät herum genügend Freiraum ist. -
Seite 18: Technische Daten
Das Kältemittel, das in die Klimaanlage gefüllt wurde, ist sicher. Kältemittel tritt normalerweise nicht aus. Wenn Kältemittel aber in Innenräumen austritt und mit den Flammen eines Heizgebläses, einer Raumheizung, eines Ofens etc. in Kontakt kommt, entstehen schädliche Substanzen. 12. Technische Daten Modell PKFY-P63VKM-E PKFY-P100VKM-E Netzanschluss (Spannung <V>/Frequenz) <Hz> ~N/220-230-240/50, 220-60 Leistung (Kühlen/Heizen) - Seite 20 Please be sure to put the contact address/telephone number on this manual before handing it to the customer. HEAD OFFICE: TOKYO BLDG., 2-7-3, MARUNOUCHI, CHIYODA-KU, TOKYO 100-8310, JAPAN Printed in Thailand RG79D345H01...
