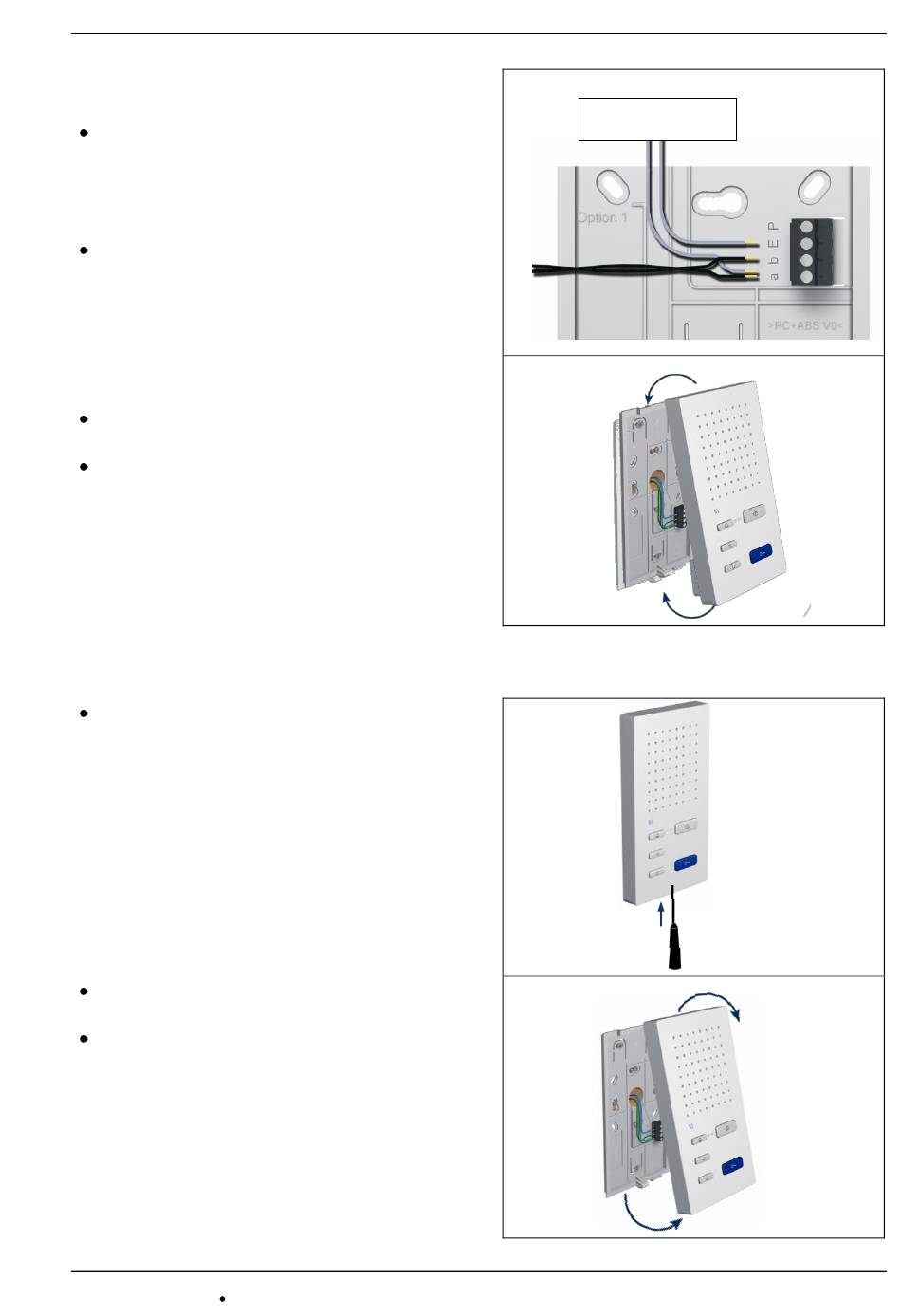

Leitungen anschließen (2-Drahttechnik)
Minimieren Sie die Länge der Leitungen
oberhalb der Unterschale, um die Leitungen
problemlos unterbringen zu können und die
Leitungen beim Aufrasten der Oberschale
nicht einzuklemmen.
Schließen Sie die Leitungen gemäß Be-
schriftung an: a b E P (von unten nach
oben), Etagentaster an a – E.
Schaltungsbeispiel siehe Seite 9.
Oberschale aufrasten
Setzen Sie die Oberschale auf die beiden
Rastwinkel an der Unterschale auf (1).
Rasten Sie die Oberschale unten mit leicht-
em Druck ein (2)
Öffnen des Gerätes
der Unterseite des Gerätes befindet sich
eine rechteckige Entriegelungsöffnung.
Führen Sie einen kleinen Schraubendreher
gerade und mit leichtem Druck in diese Öff-
nung ein.
Die Oberschale lässt sich an der Unterseite
abziehen (1).
Heben Sie die Oberschale aus den beiden
oberen Rastwinkeln heraus (2).
