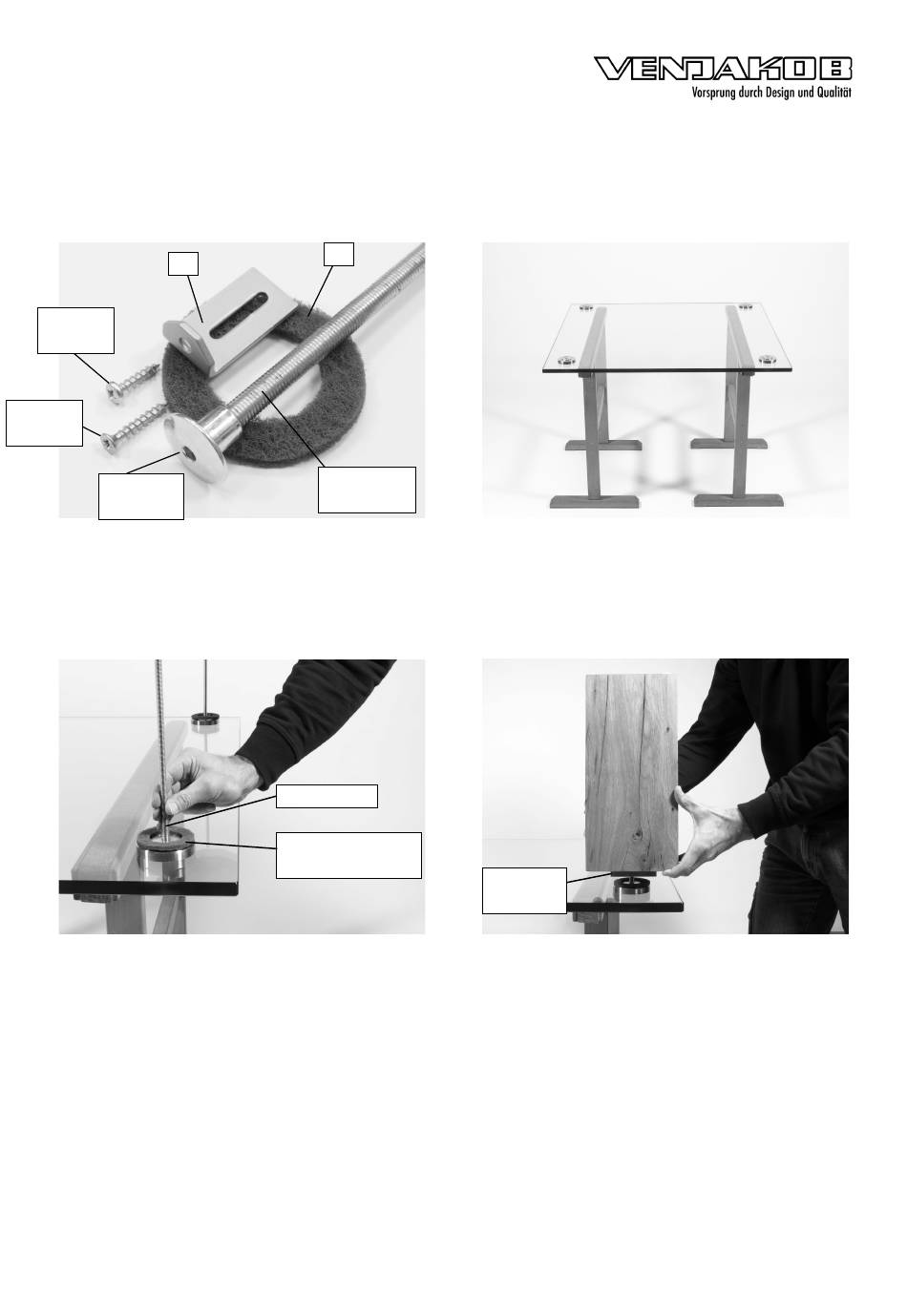

Aufbauanleitung / assembly instructions mod. 4112
4x
4x
4,5 x 22
4x
4,5 x 30
4x
M10 x 16
1. Montagematerial
1. fitting material
3. Je ein Verdrehschutz-Pad auf jedes Klebeteil
auflegen. Anschließend je eine Gewindestange
eindrehen.
3. Put a anti-twist device onto every metal. Screw
into each metal a thread-bolt.
4112
4x
4x
M10 x 382
M10 x 382
Verdrehschutz
Anti-twist device
1 / 3
2. Die Glasplatte umgedreht auf gepolsterten
Montageböcken ablegen.
2. Put the glass onto padded assembling trestles.
Adapter
adapter
4. Je einen Fuss auf die Gewindestangen
stecken. Darauf achten, dass die
Schleifrichtung aller Adapter in eine
Richtung zeigen.
4. Stick the table feet onto the thread-bolts.
The adapters have a sanding direction. Take
care that all the sanding directions of the
adapters must have the same direction.
M6 x 6
Änderungsdatum: 29.01.15
