8.
Direct Monitor-Wahlschalter: Belassen Sie diesen Schalter in der angehobenen Position (blaue Stereo-LED
leuchtet), um das direkte Eingangssignal mit den Eingängen 1, 3, 5 und 7 am linken Kanal und die Eingänge 2,
4, 6 und 8 am rechten Kanal zu überwachen. Dies ist nützlich, wenn Sie ein Stereomikrofon-Setup, wie ein
Stereosignal von einem Keyboard oder Overhead-Drum-Mikrofonen direkt überwachen möchten. Bringen Sie
diesen Schalter in die heruntergedrückte Position (grüne Mono-LED leuchtet), um das direkte Eingangssignal
mit allen Eingängen in Summe und gleichmäßig auf beiden Seiten zu überwachen. Dies ist nützlich für die
Überwachung eines Gitarren- oder Gesangsmikrofonsignals. Dieser Schalter hat keinen Einfluss auf die DAW-
Wiedergabe oder darauf, wie Ihre Audiosignale in Ihrer DAW aufgezeichnet werden; er hat lediglich einen
Einfluss darauf, wie Sie das Eingangssignal über die Kopfhörerausgänge und die Monitor-Ausgängehören
(wenn der Source-Schalter der Kopfhörer auf 1/2 und der Monitor Mix auf eine andere Einstellung als USB
eingestellt ist).
9.
Source-Schalter der Kopfhörer: Mit diesem Schalter wählen Sie, welche Ausgänge (auf der Rückseite) an die
Kopfhörerausgänge gesendet werden: Hauptausgänge 1–2 (1/2) oder Ausgänge 3–4 (3/4).
10. Kopfhörerausgänge (Vorderseite): Schließen Sie 6,35 mm TRS-Kopfhörer an diese Ausgänge an. Der Mix, den
Sie von diesen Ausgängen hören, wird vom Source-Schalter der Kopfhörer, Monitor Mix-Regler, Direct
Monitor-Wahlschalter und dem zugewiesenen Kopfhörerpegelregler bestimmt.
11. Kopfhörerlautstärke (Vorderseite): Regelt die Lautstärke des Kopfhörerausgangs.
12. Instrumenteneingänge (5-6) (Vorderseite): Schließen Sie eine Gitarre mit einem passiven Tonabnehmer oder
einem anderen hochohmigen Signal an diese Eingänge mit einem 6,35 mm TS-Kabel an. Prüfen Sie den
Eingangspegel mit der LED-Anzeige (Eingänge 5–6).

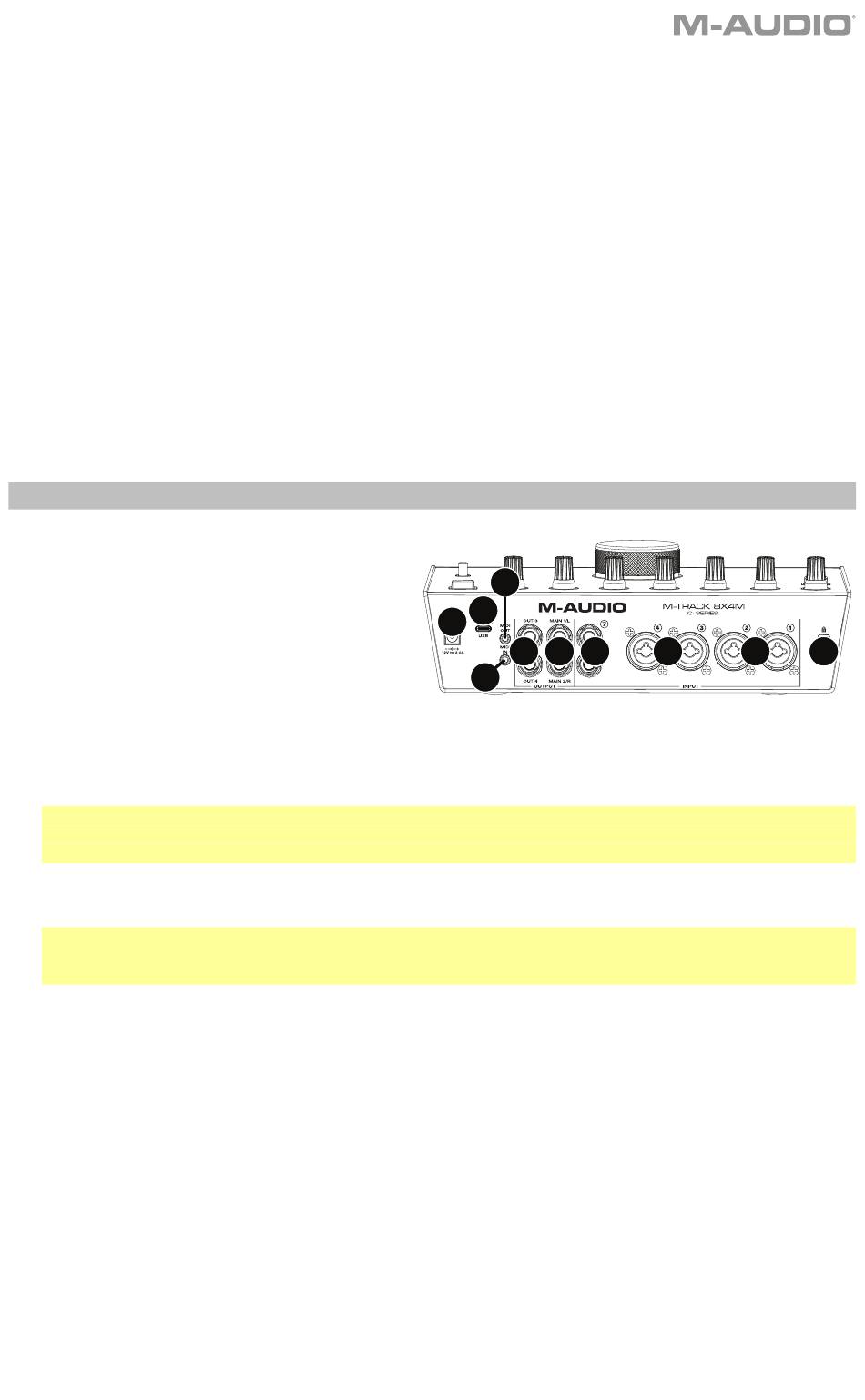

Rückseite
1.
Stromversorgung: Schließen Sie das mitgelieferte
Netzteil an diesen Eingang an. Verwenden Sie den
Netzschalter, um das M-Track 8X4M ein- oder
auszuschalten.
2.
USB-Port (Typ C): Über diesen Anschluss können
Sie Audio- und MIDI-Daten an und vom Computer
senden. Verwenden Sie die im Lieferumfang
enthaltenen USB-Cauf-USB-C oder USB-C-auf-
USB-A-Kabel, um Ihr M-Track 8X4M an einen
Computer anzuschließen. M-Track 8X4M benötigt
einen USB 2.0-Anschluss (oder höher).
3.
MIDI-Ausgang: Verwenden Sie den mitgelieferten 3,5 mm-MIDI-Adapter und ein handelsübliches, fünfpoliges
MIDI-Kabel, um diesen MIDI-Ausgang mit dem MIDI-Eingang eines externen MIDI-Geräts zu verbinden (z. B.
einem Synthesizer, Sequenzer, Drum-Computer etc.).
Wichtig: Schließen Sie keine Audio-Geräte (z.B. Kopfhörer, Monitore etc.) an die 3,5 mm MIDI-Ausgang oder
MIDI-Eingang Buchsen an. Verwenden Sie ausschließlich die mitgelieferten 3,5 mm-MIDI-Adapter, um die
MIDI-Geräte zu verbinden.
4.
MIDI-Eingang: Verwenden Sie den mitgelieferten 3,5 mm-MIDI-Adapter und ein handelsübliches, fünfpoliges
MIDI-Kabel, um diesen MIDI-Eingang mit dem MIDI-Ausgang eines externen MIDI-Geräts zu verbinden (z. B.
einem anderen MIDI-Controller).
Wichtig: Schließen Sie keine Audio-Geräte (z.B. Kopfhörer, Monitore etc.) an die 3,5 mm MIDI-Ausgang oder
MIDI-Eingang Buchsen an. Verwenden Sie ausschließlich die mitgelieferten 3,5 mm-MIDI-Adapter, um die
MIDI-Geräte zu verbinden.
5.
Ausgänge (3-4): Verwenden Sie standardmäßige 6,35 mm TRS-Kabel, um diese Line-Ausgänge mit einem
Kopfhörerverstärker, externen Signalprozessoren wie einem Kompressor usw. zu verbinden. Ihre Pegel sind
automatisch +4 dBu.
6.
Hauptausgänge (1-2): Verwenden Sie handelsübliche 6,35 mm TRS-Kabel, um diese Ausgänge an
Aktivmonitore, ein Verstärkersystem oder Ähnliches anzuschließen. Der Mix, den Sie von diesen Ausgängen
hören, wird vom Monitor Mix-Regler und der Direct Monitor-Taste bestimmt. Die Lautstärke dieser Ausgänge
wird über den Monitorpegelregler kontrolliert.
7.
Line-Eingänge (7-8): Schließen Sie Mixer und andere Line-Level-Geräte an diese Eingänge an, indem Sie
standardmäßige 6,35 mm TRS-Kabel verwenden. Prüfen Sie den Eingangspegel mit der LED-Anzeige
(Eingänge 7–8).
8.
Combo-Eingänge (1-4): Schließen Sie ein Mikrofon, eine Gitarre, einen Bass mit einem aktiven Pickup oder ein
Line-Level-Gerät an diese Eingänge an. Für Mikrofone verwenden Sie ein XLR- oder 6,35 mm TRS-Kabel.
Verwenden Sie ein 6,35 mm TS-Kabel für eine Gitarre oder einen Bass mit einem aktiven Pickup. Für Line-
Signale verwenden Sie ein 6,35 mm TRS-Kabel.) Prüfen Sie den Eingangspegel mit der LED-Anzeige
(Eingänge 1–4).
9.
Kensington Lock Slot: Sie können diesen Kensington Lock Sicherheits-Slot verwenden, um das M-Track
8X4M an einem Tisch oder einer anderen Oberfläche zu befestigen.
3
2
1
5 6 7
4
8
8
9
27
