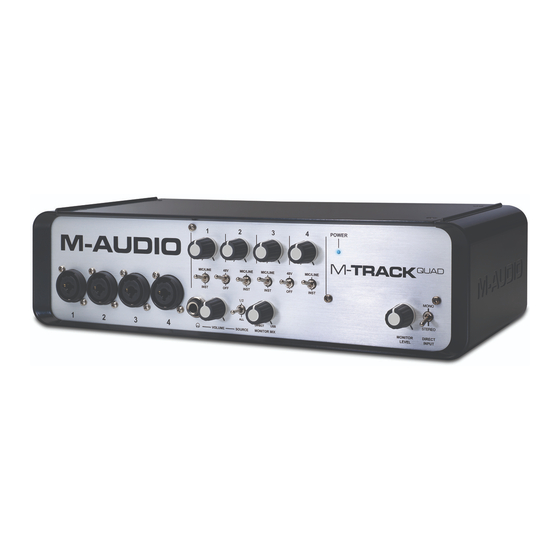

M-Audio M-Track quad Benutzerhandbuch
Verwandte Anleitungen für M-Audio M-Track quad
Inhaltszusammenfassung für M-Audio M-Track quad
- Seite 1 User Guide English ( 3 – 8 ) Guía del usuario Español ( 9 – 14 ) Guide d'utilisation Français ( 15 – 20 ) Guida per l'uso Italiano ( 21 – 26 ) Benutzerhandbuch Deutsch ( 27 – 32 ) Appendix English ( 33 –...
-
Seite 27: Deutsch
Wiedergabe- und Anschlussmöglichkeiten. Der Kopfhörerausgang hat einen separaten Lautstärkeregler. Neben der überragenden Audio-Performance bietet M-Track Quad auch MIDI In- bzw. MIDI Out-Buchsen. M-Track Quad wird über USB an Ihren Computer angeschlossen und dient auch als mit Strom versorgter Hub mit drei zusätzlichen USB-Ports. -
Seite 28: Treiberinstallation
Sie den Schalter auf Inst. • Um Brummgeräusche bei hohen Gain-Einstellungen zu reduzieren, bewahren Sie das Netzteil des M- Track Quad nicht in der Nähe des Gitarrenkabels oder der Kanaleingänge des M-Track Quad auf. Setup-Szenario 1: Allgemeine Verwendung: (Gesangsstimme) - Seite 29 Verwenden Sie diese Einstellung, um eine kleine Band aufzunehmen. Schließen Sie Ihren Computer an den rückseitigen USB-Anschluss an und achten Sie darauf, Ihr M-Track Quad als Standard-Gerät für Aufnahme und Wiedergabe festzulegen (siehe folgenden Abschnitt Audio-Setup für weitere Informationen). Schließen Sie Ihre Mikrofone an die Kanäle 1 und 2 an und aktivieren Sie die Phantomspeisung für diese Kanäle.
- Seite 30 Verwenden Sie diese Einstellung, wenn Sie mit Software mixen. Schließen Sie Ihren Computer an den rückseitigen USB- Anschluss an und achten Sie darauf, Ihr M-Track Quad als Standard-Gerät für Aufnahme und Wiedergabe festzulegen (siehe folgenden Abschnitt Audio-Setup für weitere Informationen). Verbinden Sie Ihre Booth-Monitore mit den rückseitigen Audio- Ausgängen 1 und 2 und schließen Sie die Hifi-Lautsprecher an die Audio-Ausgänge 3 und 4 an.
- Seite 31 Vorderseite 6 10 11 Power LED - Leuchtet auf, wenn M-Track Quad eingeschaltet ist. Mic/Line/Inst-Eingang - Schließen Sie ein Mikrofon, Line-Level-Gerät oder eine Gitarre mit einem XLR- oder 1/4" TRS-Kabel an diesen Eingang an. (Für Mic-Signale verwenden Sie ein XLR-Kabel. Für Line-Signale ein 1/4"...
- Seite 32 Netzschalter: Schaltet das M-Track Quad ein bzw. aus. USB-Anschluss: Diese Verbindung ermöglicht es Ihnen, Audio- und MIDI-Daten an bzw. von einem Computer zu senden. Verwenden Sie ein USB-Kabel, um das M-Track Quad an einen Computer anzuschließen. M-Track Quad benötigt einen USB 2.0 Anschluss.
-
Seite 34: Audio Routing
Audio Routing... - Seite 36 Manual Version 1.1...
