Disco lijador segmentado
(plato pulidor de fibra)
Desmontar la caperuza protectora 6 y montar la
protección para las manos 17. Montar la brida de
apoyo especial 9 (accesorio especial, nº de pe-
dido 2 605 703 028) y el disco lijador segmen-
tado sobre el husillo portamuelas 5. Enroscar la
tuerca de fijación 11 y apretarla con la llave de
dos pivotes.
Plato lijador de goma 19
Desmontar la caperuza protectora 6 y montar la
protección para las manos 17.
Antes de montar el plato lijador de goma 19 mon-
tar las 2 arandelas distanciadoras 18 en el husillo
portamuelas.
Realizar el montaje según la hoja ilustrada.
Enroscar la tuerca tensora 21 y apretarla con la
llave de dos pivotes.
Cepillo de vaso 22/cepillo de disco
Desmontar la caperuza protectora 6 y montar la
protección para las manos 17.
El útil tiene que poder enroscarse a una profun-
didad suficiente en el husillo portamuelas 5 para
que asiente firmemente contra la brida del husillo
que se encuentra al final de la rosca del husillo.
Apretar el útil con la llave fija.
Vaso de esmerilar
Al trabajar con vasos de esmerilar em-
plear una caperuza protectora espe-
cial 15.
El vaso de esmerilar 16 debe sobresalir de la ca-
peruza protectora 15 lo imprescindible nada más
para realizar el trabajo.
Reajustar la caperuza protectora 15 a esta me-
dida.
Realizar el montaje según la hoja ilustrada.
Enroscar la tuerca de fijación 11 y apretarla con
una llave acodada de dos pivotes adecuada.
35 • 1 609 929 C69 • TMS • 21.08.01
Tuerca de fijación rápida
En lugar de la tuerca de fijación 11 puede em-
plearse la tuerca de fijación rápida 12 (accesorio
especial). Los útiles de amolar pueden montarse
entonces sin precisar un útil adicional.
La tuerca de fijación rápida 12 debe emplearse
solamente en discos de desbastar /tronzar.
Utilizar únicamente una tuerca de fijación rá-
pida 12 en perfecto estado.

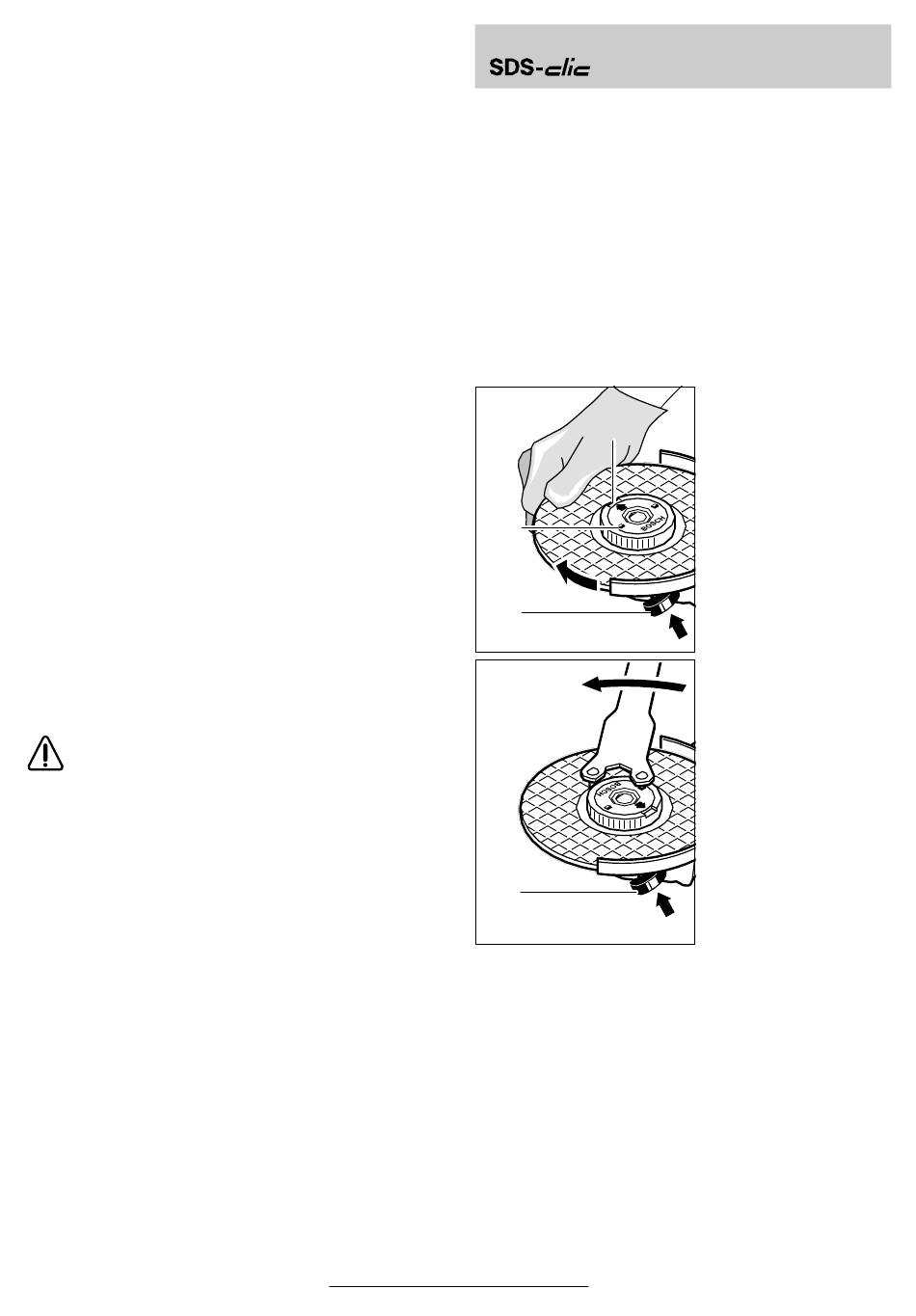

Al montar la tuerca, prestar atención a que la
cara que lleva la inscripción no asiente sobre el
disco de amolar; la flecha debe encontrarse ade-
más sobre la marca índice 26.
12
2
2
Español - 5
(accesorio especial)
Retener
portamuelas presio-
26
nando el botón de
bloqueo del husillo 2.
Apretar la tuerca de
fijación
rando con fuerza el
disco de amolar en el
sentido de las agujas
del reloj.
Una tuerca de fija-
ción rápida sin dañar,
correctamente mon-
tada, se deja aflojar a
mano girando el ani-
llo moleteado en sen-
tido contrario a las
agujas del reloj.
No intentar aflojar
nunca una tuerca
de fijación rápida
bloqueada con una
tenaza, sino con la
llave de dos pivo-
tes. Aplicar la llave
de dos pivotes según
se muestra en la fi-
gura.
el husillo
rápida gi-
