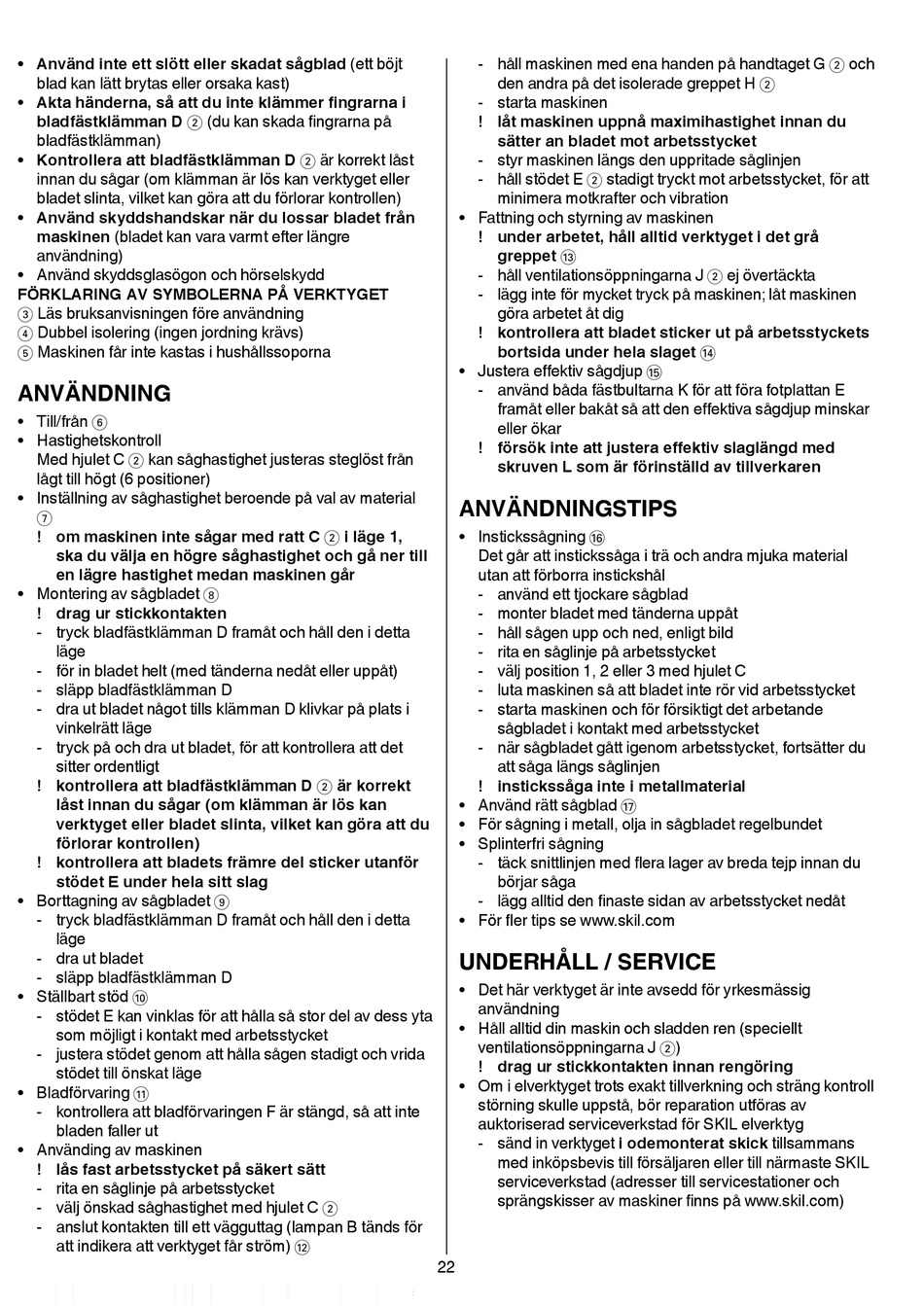

Underhåll / Service - Skil 4900 Originalbetriebsanleitung

• Använd inte ett slött eller skadat sågblad (ett böjt
blad kan lätt brytas eller orsaka kast)
• Akta händerna, så att du inte klämmer fingrarna i
bladfästklämman D 2 (du kan skada fingrarna på
bladfästklämman)
• kontrollera att bladfästklämman D 2 är korrekt låst
innan du sågar (om klämman är lös kan verktyget eller
bladet slinta, vilket kan göra att du förlorar kontrollen)
• Använd skyddshandskar när du lossar bladet från
maskinen (bladet kan vara varmt efter längre
användning)
• Använd skyddsglasögon och hörselskydd
FÖRklARING AV SYmBOlERNA PÅ VERkTYGET
3 Läs bruksanvisningen före användning
4 Dubbel isolering (ingen jordning krävs)
5 Maskinen får inte kastas i hushållssoporna
ANVÄNDNING
• Till/från 6
• Hastighetskontroll
Med hjulet C 2 kan såghastighet justeras steglöst från
lågt till högt (6 positioner)
• Inställning av såghastighet beroende på val av material
7
! om maskinen inte sågar med ratt C 2 i läge 1,
ska du välja en högre såghastighet och gå ner till
en lägre hastighet medan maskinen går
• Montering av sågbladet 8
! drag ur stickkontakten
- tryck bladfästklämman D framåt och håll den i detta
läge
- för in bladet helt (med tänderna nedåt eller uppåt)
- släpp bladfästklämman D
- dra ut bladet något tills klämman D klivkar på plats i
vinkelrätt läge
- tryck på och dra ut bladet, för att kontrollera att det
sitter ordentligt
! kontrollera att bladfästklämman D 2 är korrekt
låst innan du sågar (om klämman är lös kan
verktyget eller bladet slinta, vilket kan göra att du
förlorar kontrollen)
! kontrollera att bladets främre del sticker utanför
stödet E under hela sitt slag
• Borttagning av sågbladet 9
- tryck bladfästklämman D framåt och håll den i detta
läge
- dra ut bladet
- släpp bladfästklämman D
• Ställbart stöd 0
- stödet E kan vinklas för att hålla så stor del av dess yta
som möjligt i kontakt med arbetsstycket
- justera stödet genom att hålla sågen stadigt och vrida
stödet till önskat läge
• Bladförvaring !
- kontrollera att bladförvaringen F är stängd, så att inte
bladen faller ut
• Använding av maskinen
! lås fast arbetsstycket på säkert sätt
- rita en såglinje på arbetsstycket
- välj önskad såghastighet med hjulet C 2
- anslut kontakten till ett vägguttag (lampan B tänds för
att indikera att verktyget får ström) @
- håll maskinen med ena handen på handtaget G 2 och
den andra på det isolerade greppet H 2
- starta maskinen
! låt maskinen uppnå maximihastighet innan du
sätter an bladet mot arbetsstycket
- styr maskinen längs den uppritade såglinjen
- håll stödet E 2 stadigt tryckt mot arbetsstycket, för att
minimera motkrafter och vibration
• Fattning och styrning av maskinen
! under arbetet, håll alltid verktyget i det grå
greppet #
- håll ventilationsöppningarna J 2 ej övertäckta
- lägg inte för mycket tryck på maskinen; låt maskinen
göra arbetet åt dig
! kontrollera att bladet sticker ut på arbetsstyckets
bortsida under hela slaget $
• Justera effektiv sågdjup %
- använd båda fästbultarna K för att föra fotplattan E
framåt eller bakåt så att den effektiva sågdjup minskar
eller ökar
! försök inte att justera effektiv slaglängd med
skruven l som är förinställd av tillverkaren
ANVÄNDNINGSTIPS
• Instickssågning ^
Det går att instickssåga i trä och andra mjuka material
utan att förborra instickshål
- använd ett tjockare sågblad
- monter bladet med tänderna uppåt
- håll sågen upp och ned, enligt bild
- rita en såglinje på arbetsstycket
- välj position 1, 2 eller 3 med hjulet C
- luta maskinen så att bladet inte rör vid arbetsstycket
- starta maskinen och för försiktigt det arbetande
sågbladet i kontakt med arbetsstycket
- när sågbladet gått igenom arbetsstycket, fortsätter du
att såga längs såglinjen
! instickssåga inte i metallmaterial
• Använd rätt sågblad &
• För sågning i metall, olja in sågbladet regelbundet
• Splinterfri sågning
- täck snittlinjen med flera lager av breda tejp innan du
börjar såga
- lägg alltid den finaste sidan av arbetsstycket nedåt
• För fler tips se www.skil.com
UNDERHÅll / SERVICE
• Det här verktyget är inte avsedd för yrkesmässig
användning
• Håll alltid din maskin och sladden ren (speciellt
ventilationsöppningarna J 2)
! drag ur stickkontakten innan rengöring
• Om i elverktyget trots exakt tillverkning och sträng kontroll
störning skulle uppstå, bör reparation utföras av
auktoriserad serviceverkstad för SKIL elverktyg
- sänd in verktyget i odemonterat skick tillsammans
med inköpsbevis till försäljaren eller till närmaste SKIL
serviceverkstad (adresser till servicestationer och
sprängskisser av maskiner finns på www.skil.com)
22
