Verbinden Sie das schwarze Verbindungskabel des
Funksenders mit dem Minuspol des Rückfahrlichts.
Funksenders mit dem Pluspol des Rückfahrlichts.
Installation des Monitors
Befestigen Sie den Saugnapf an der Windschutzscheibe.
Schließen Sie den Monitor an das Bordnetz an. Verwenden Sie
das DC 12V Anschlusskabel für den Zigarettenanzünder oder
alternativ das Verbindungskabel zum direkten Anschluss an das
Bordnetz.
Schalten Sie den Monitor auf Kanal 4 um, sollte dieser nicht
bereits voreingestellt
Stellen Sie den Winkel der Kamera so ein, dass Sie, je nach
Höhe der Kennzeichenhalterung vom Boden aus, eine gute Sicht
nach hinten haben. Die auf dem Monitor dargestellten Linien zeigen
Ihnen den Abstand an. Nehmen Sie zur eindeutigen Bestimmung
des Abstands einen Zollstock zur Hand.
Ziehen Sie anschließend die Schrauben an beiden Seiten
der Kamera fest.
Verbinden Sie das rote Verbindungskabel des
sein.

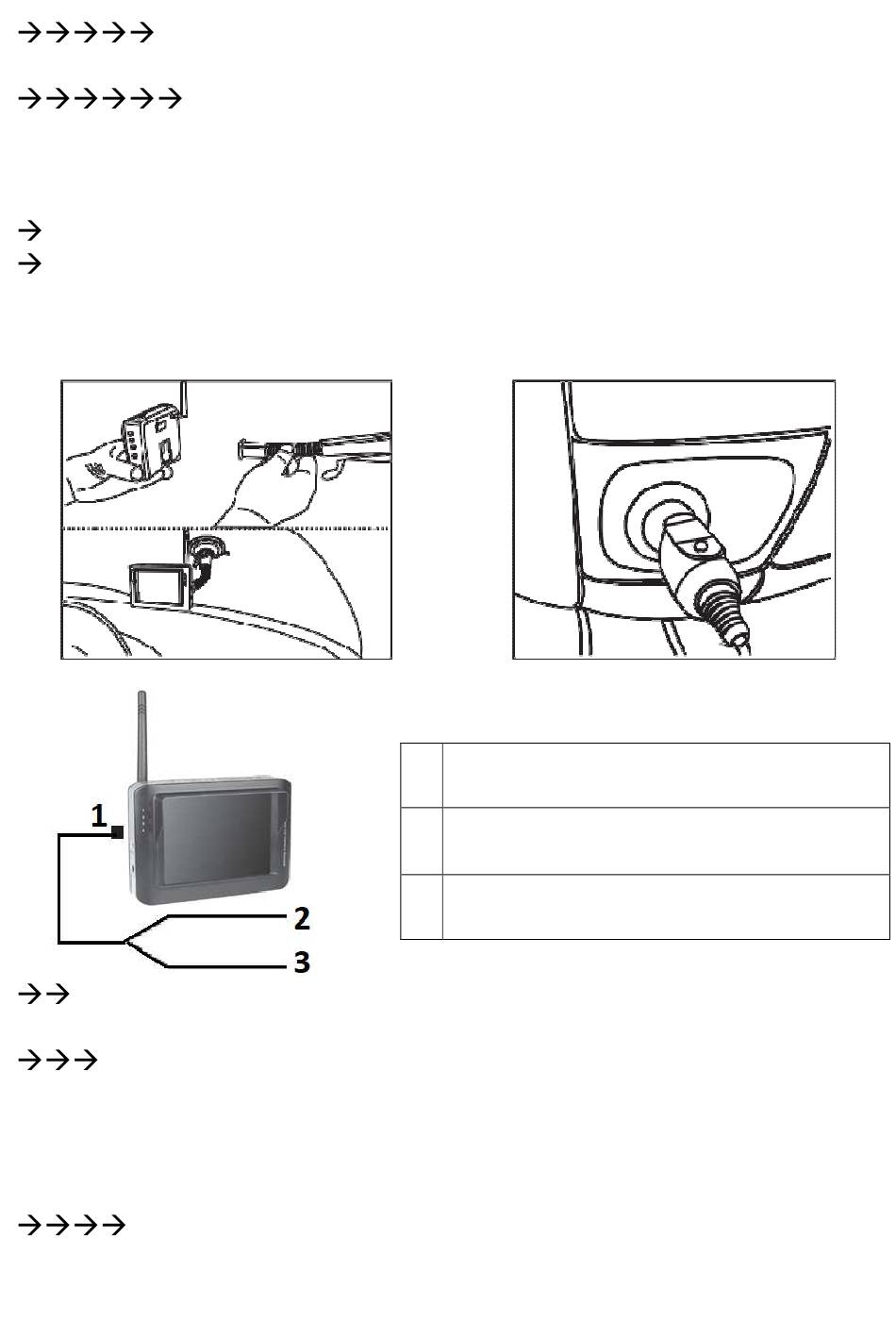

1 Hohlstecker zum Monitor
Verbinden Sie Schwarz mit der
2
Fahrzeugmasse
3 Verbinden Sie Rot mit +12V
