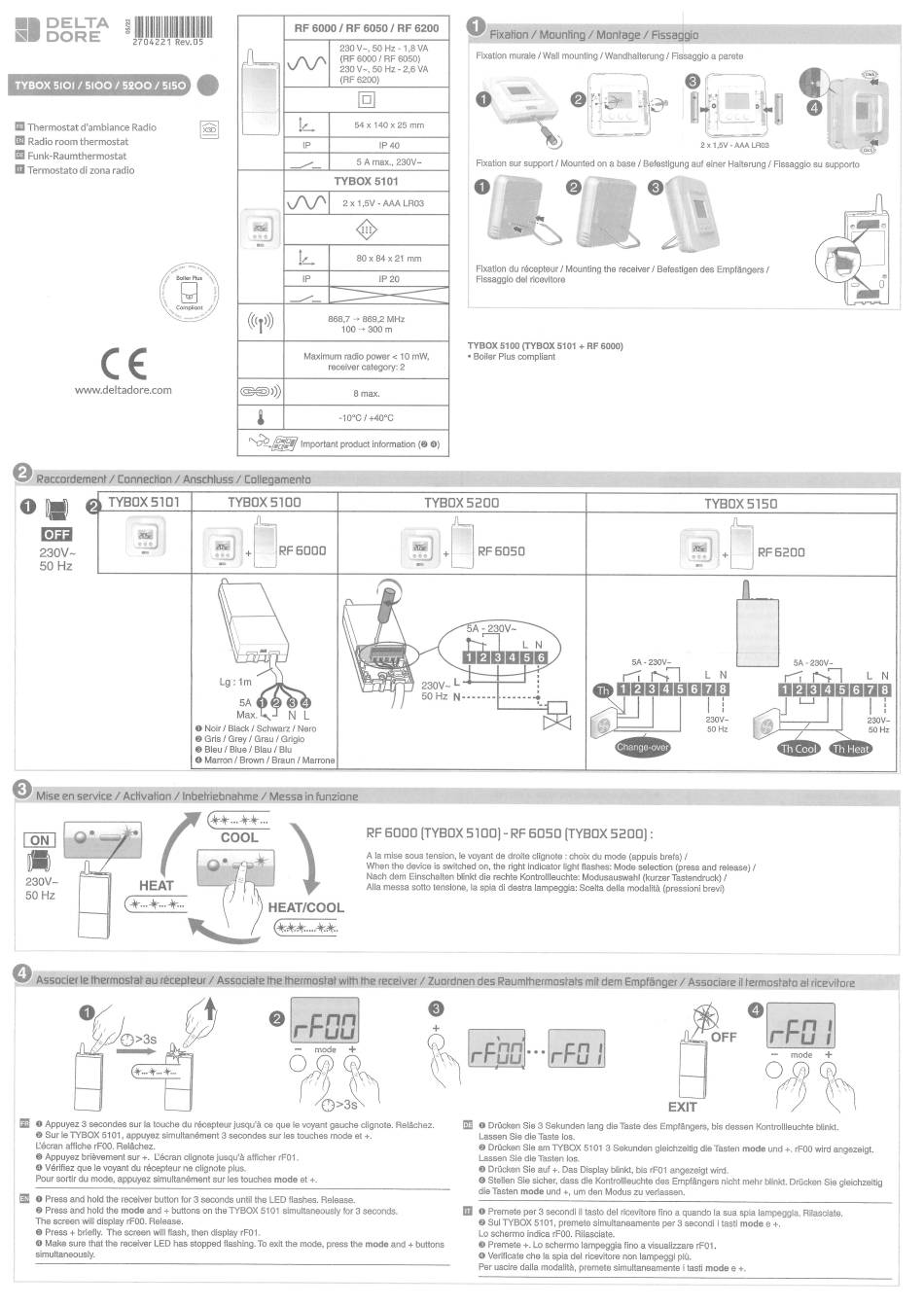

DELTA DORE TYBOX 5100 Kurzanleitung

I I I IIIIIIIIIIII I I I I II I i I IIIII
DELTA
DORE
2704221 Rev.05
TYBOX 5101 / 5100 / 5200 / 5150
Thermostat d'ambiance Radio
Radio room thermostat
Funk-Raumthermostat
Termostato di zona radio
/ BoilerPlus
Compliant
www.deltadore.com
0
Raccordement / Connection / Anschluss / Collegamento
TYBOX5101
OFF
230V-
50 Hz
Mise en service / Activation / Inbetriebnahme
230V-
HEAT
50 Hz
O
Associerle thermostatau récepteur/ Associatethethermostat w ithheregeiver/Zuordnen des Raumthermostats m itdemEmpfänger / Associareil termostatoal ricevitore
o
0>3s
O Appuyez 3 secondes sur Ia touche du récepteur jusqu'å ce que le voyant gauche clignote. Relåchez.
O Sur le TYBOX 5101, appuyez simultanément 3 secondes sur les touches mode et +.
L'écran affiche rFOO. Relächez.
O Appuyez briévement sur -F. L'écran clignote jusqu'å afficher rFOI.
O Vérifiez que le voyant du récepteur ne clignote plus.
Pour sortir du mode, appuyez simultanément sur les touches mode et 4.
O Press and hold the receiver button for 3 seconds
O Press and hold the mode and + buttons on the TYBOX 5101 simultaneously for 3 seconds.
The screen will display rFOO.Release.
O Press + briefly. The screen will flash, then display rFOI.
O Make sure that the receiver LED has stopped flashing.To exit the mode, press the mode and + buttons
simultaneously.
RF 6000 / RF 6050
230 V-, 50 Hz-
(RF 6000 / RF 6050)
230 V-, 50 Hz -
(RF 6200)
54 x 140
X3D
5 A max., 230V-
TYBOX
2 x 1,5V - AAA LR03
Ill
t,
80 x 84 x 21 mm
868,7 869,2 MHz
100 300 m
Maximum radio power < 10 mW,
receiver category: 2
8 max.
-1000 / +400C
Important product information (O O)
TYBOX 5100
RF 6000
Lg:lm
Max.
O Noir / Black / Schwarz / Nero
O Gris / Grey / Grau / Grigio
O Bleu / Blue / Blau / Blu
O Marron / Brown / Braun / Marrone
/ Messa in funzione
RF6000 (TYBOX 5100) - RF6050 (TYBOX 5200) :
COOL
A la mise sous tension, Ie voyant de droite clignote :Choixdu mode (appuis brefs) /
Whenthe deviceis switchedon,the rightindicatorlightflashes:Modeselection(pressand release)/
Nach dem Einschalten blinkt die rechte Kontrollleuchte:Modusauswahl (kurzerTastendruck)/
Alla messasottotensione, l a spia di destralampeggia: S celtadella modalitä(pressioni b revi)
HEAT/COOL
mode +
0>3s
until the LED flashes. Release.
O
/ RF 6200
Fixation / Mounting / Montage / Fissaggio
VA
Fixation murale / Wall mounting / Wandhalterung / FiSsaggio a parete
VA
O
x 25 mm
G)
40
Fixation sur support / Mountedon a base / Befestigungauf einer Halterung / Fissaggio su supporto
5101
o
Fixation du récepteur / Mounting the receiver/ Befestigendes Empfängers/
Fissaggio del ricevitore
IP 20
TYBOX 5100 (TYBOX 5101 + RF 6000)
• Boiler Plus compliant
TYBOX 5200
RF 6050
A - 230V-
L N
12 34 5 6
50 Hz
nn ...
O DrückenSie 3 Sekunden lang die Tastedes Empfängers,bis dessen Kontrollleuchte blinkt.
Lassen Sie die Taste IOS.
O Drücken Sie amTYBOX51013 Sekunden gleichzeitig die Tastenmode und+. rFOO Wirdangezeigt.
Lassen Sie die Tasten
O Drücken Sie auf +. Das Display blinkt, bis rF01 angezeigt wird.
OStellenSiesicher, d assdieKontrollleuchte desEmpfängers nichtmehrblinkt. D rücken S iegleichzeitig
die Tasten mode und +, um den Modus zu verlassen.
O Premete per 3 secondi il tasto del ricevitore fino a quando Ia sua spia lampeggia. Rilasciate.
O Sul TYBOX 5101, premete simultaneamenteper 3 secondi i tasti mode e +.
Lo schermo indica
O Premete +. Lo schermo lampeggia fino a visualizzare rFOI.
O Verificateche la spia del ricevitore non lampeggi pit.
Per uscire dalla modalitä, premete simultaneamente i tasti mode e +.
2 x 1
TYBOX5150
5A - 230V-
nåoaaøaa
230V-
9
50 Hz
Change-over
OFF
EXIT
IOS.
rF00. Rilasciate.
- AAA LR03
RF 6200
5A - 230V-
nåaaaano
230V-
9
50 HZ
Th Cool Th Heat
o
mode
O
