Aritech 1X-F Serie Kurzinstallationsanleitung Seite 2

Signalgeberausgänge
EN 54-2 OUT1, OUT2 und OUT3
EN 54-2 Evakuierung OUT1, OUT2, OUT3 und OUT4
EN 54-2 Skandinavien OUT1, OUT2 und OUT3
BS 5839-1 OUT1, OUT2, OUT3 und OUT4
NBN S21-100 OUT1 und OUT2 (Evakuierungs-
Signalgeber)
OUT3 und OUT4 (Warn-Signalgeber)
NEN 2535 OUT1 und OUT2
Hauptmelderausgänge
EN 54-2
EN 54-2 Skandinavien
NEN 2535
Netzsicherungen und Batterien
Netzsicherungen
110 V AC [1]
240 V AC
[1] Anforderungen für den Betrieb mit 110 V AC finden Sie im
Installationshandbuch.
Batterien
Zentralen mit zwei und vier
Meldergruppen
Zentrale mit acht
Meldergruppen
Grundlegende Konfiguration
Standardkonfiguration
Betriebsmodus
Meldergruppe Abschluss
Meldergruppentyp
Die Konfigurationstasten befinden sich auf der
Oberfläche der Steuerzentrale.
2
OUT4
OUT4
OUT3 (automatisch)
OUT4 (manuell)
T 3,15A 250 V
T 2A 250 V
12 V, 7,2 Ah
12 V, 7,2 Ah oder 12 V, 12 Ah
01 (EN 54-2)
Passiv
Gemischt
Konfigurationstasten
Taste Funktion
1 Blättern Sie zum nächsten Konfigurationsmenü auf der
7-Segment-Anzeige.
2 Blättern Sie zum nächsten Konfigurationswert für das
aktive Menü auf der 7-Segment-Anzeige.
3 Blättern Sie zum vorherigen Konfigurationsmenü auf der
7-Segment-Anzeige.
4 Blättern Sie zum vorherigen Konfigurationswert für das
aktive Menü auf der 7-Segment-Anzeige.
Enter Bestätigen Sie eine Menüauswahl oder eine
Wertauswahl.
Die Konfigurationstasten werden auch verwendet, um
das Passwort für die Benutzerebene einzugeben. Die 7-
Segment-Anzeige ist sichtbar, wenn die Abdeckung der
Steuerzentrale entfernt wird.

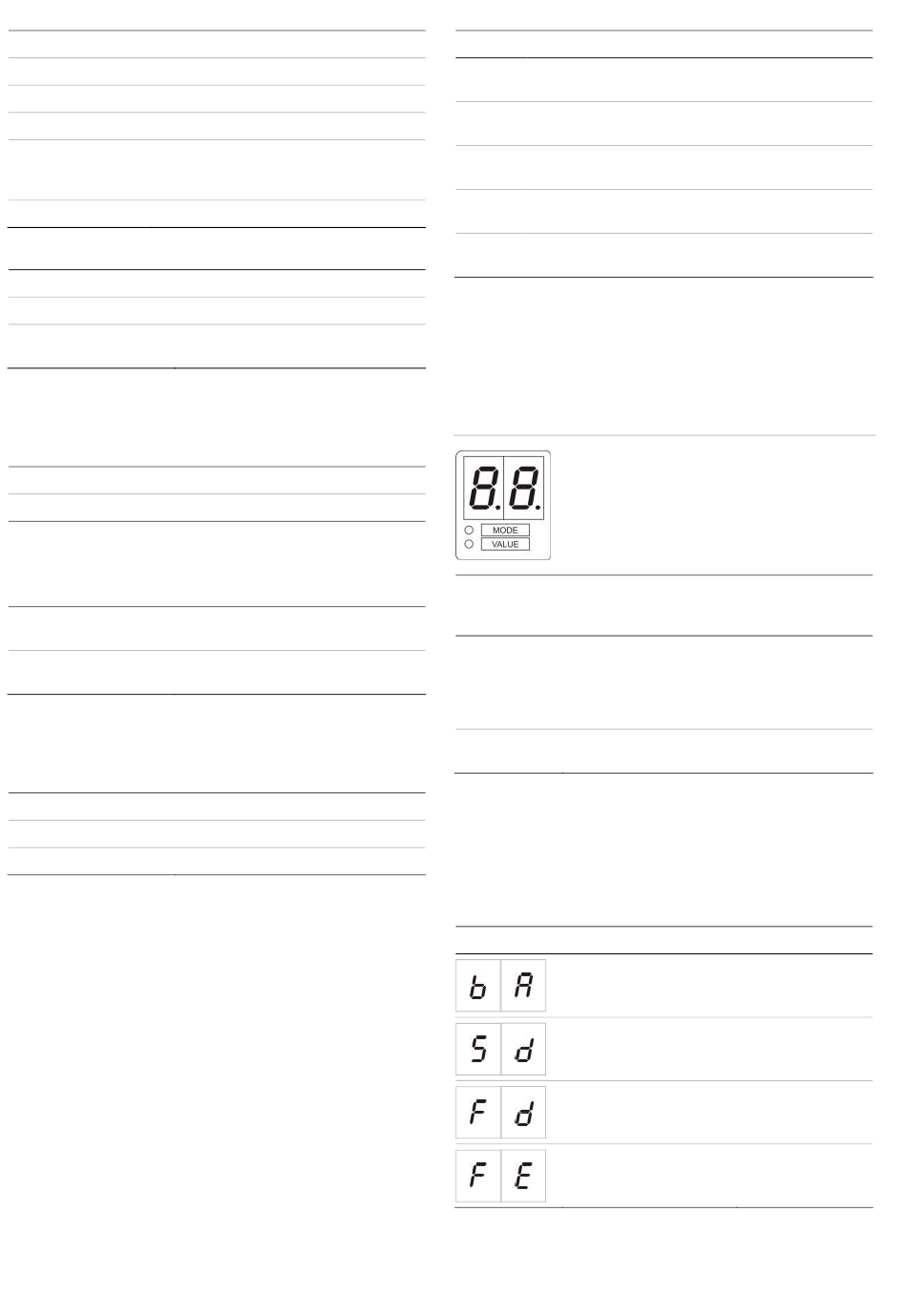

7-Segment-Anzeige
„Hauptmelder - Anzeigen
aktiviert/
Rückmeldung"
Option Anhaltend: Wählen Sie ein Menü mithilfe der
Tasten 1 und 3.
— oder —
Blinkend: Wählen Sie ein Untermenü mithilfe der
Tasten 1 und 3.
Wert Anhaltend: Wählen Sie einen Wert mithilfe der
Tasten 2 und 4.
Grundlegendes Konfigurationsmenü
Nachstehend sind ausgewählte Optionen des
grundlegenden Konfigurationsmenüs dargestellt. Das
Standardpasswort für die grundlegende Konfiguration
ist 3333.
Anzeige Menü
Grundlegende
Standardkonfiguration
Signalgeber verzögert
Hauptmelder verzögert
Verlängerte
Hauptmelderverzögerung
Werte
01 bis 32
00 bis 10 Minuten
00 bis 10 Minuten
00 bis 10 Minuten
Kurzinstallationsanleitung der Serie 1X-F
