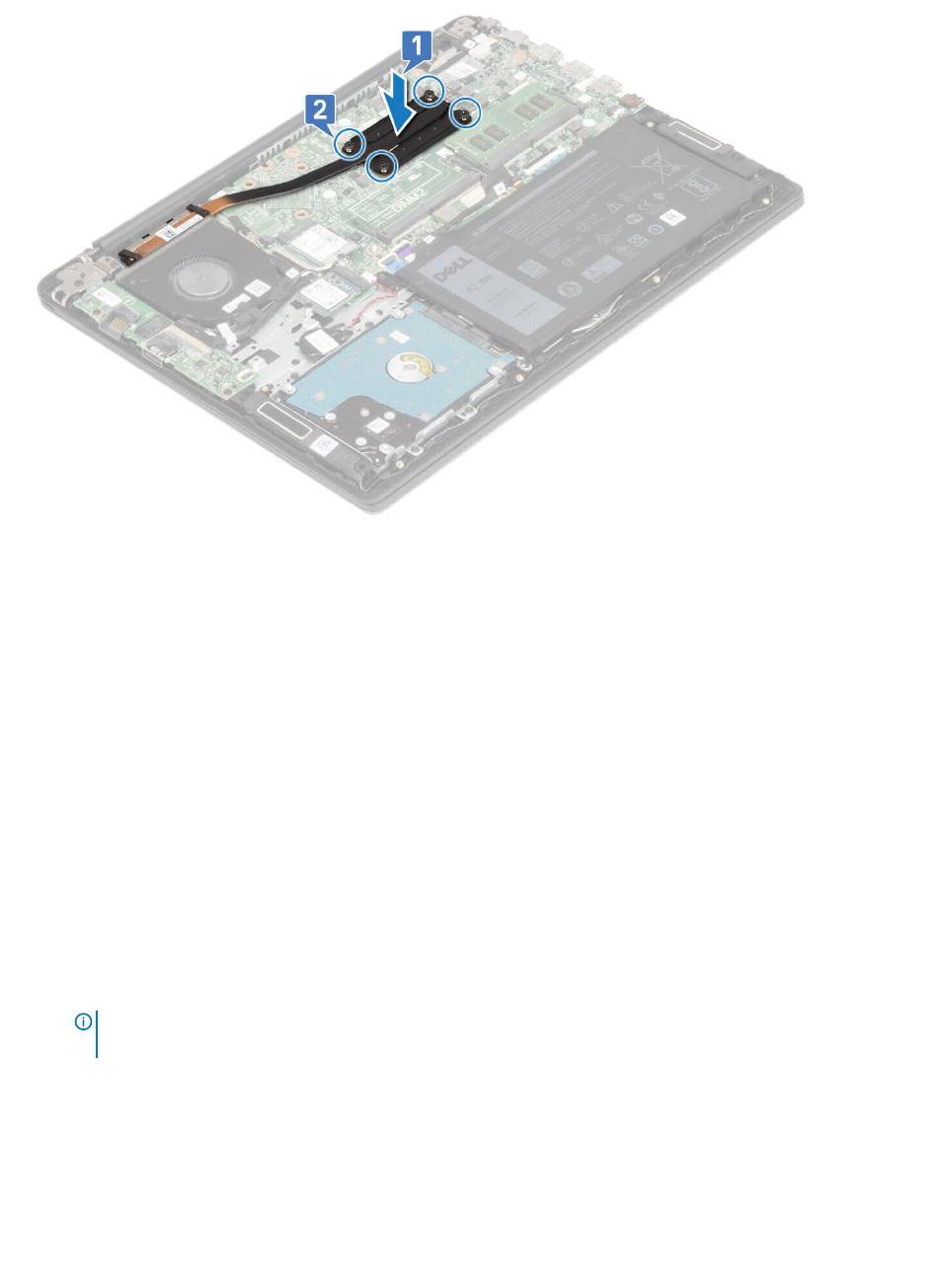

4 Bauen Sie folgende Komponenten ein:
a Akku
b Bodenabdeckung
5 Folgen Sie den Anweisungen unter

Eingabe/Ausgabe-Platine

Entfernen der Eingabe- und Ausgabeplatine

1 Folgen Sie den Anweisungen unter
2 Entfernen Sie folgende Komponenten:
a Bodenabdeckung
b Akku
c Systemlüfter
3 So entfernen Sie die E/A-Platine:
a Lösen Sie das Klebeband, mit dem der E/A-Platinenanschluss befestigt ist [1].
b Öffnen Sie die Verriegelung des E/A-Platinenanschlusses und ziehen Sie das Kabel der E/A-Platine vom Anschluss auf der
Systemplatine ab [2].
c Ziehen Sie das Kabel des Fingerabdrucklesers vom Anschluss auf der E/A-Platine ab [3].
ANMERKUNG:
werden.
d Entfernen Sie die zwei M2x3-Schrauben, mit denen die E/A-Platine an der Handballenstützen- und Tastaturbaugruppe befestigt
ist [4].
e Heben Sie die E/A-Platine aus dem System [5].
44 Entfernen und Einbauen von Komponenten
Nach der Arbeit an Komponenten im Inneren des
Vor der Arbeit an Komponenten im Inneren des
Dieser Schritt gilt nur für die Systeme, die mit einem Netzschalter mit Fingerabdruckleser ausgeliefert
Computers.
Computers.
