Unità Interna [FTXN/FTK]
IL SEGNO MOSTRA LA DIREZIONE DEI TUBI
DIETRO
SINISTRA
VISTA DALL'ALTO
IN BASSO
FERITOIA DI
VITI INSERITE NELLA GRIGLIA
AERAZIONE
FRONTALE (ALL'INTERNO)
VISTA FRONTALE
NOTA: IN BASE ALLA EFFETTIVA INSTALLAZIONE DESIGN DELLA PIASTRA DELL'UNITÀ PER
L'INSTALLAZIONE A 25/35 DIMENSIONE PIASTRA RIFERIMENTO A PAGINA 1 &2.
« Punti di ritenzione raccomandati per la piastra di
montaggio (5 punti in tutto)
D
H
Dimensioni
Modello
25/35

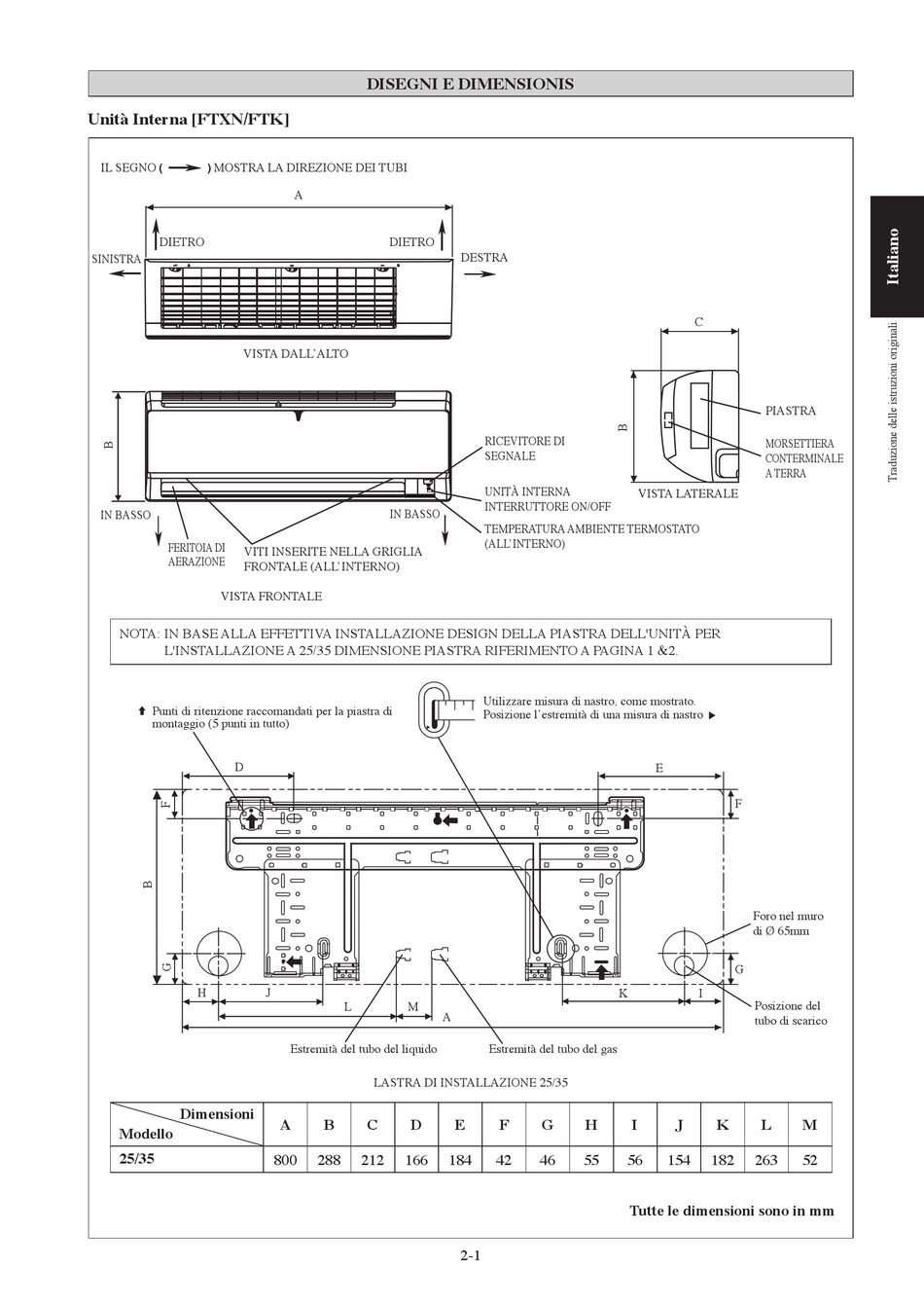

DISEGNI E DIMENSIONIS
A
DIETRO
IN BASSO
J
L M
Estremità del tubo del liquido
LASTRA DI INSTALLAZIONE 25/35
A B C D
800 288 212 166
DESTRA
RICEVITORE DI
SEGNALE
UNITÀ INTERNA
INTERRUTTORE ON/OFF
TEMPERATURA AMBIENTE TERMOSTATO
(ALL'INTERNO)
Utilizzare misura di nastro, come mostrato.
Posizione l'estremità di una misura di nastro Ñ
A
Estremità del tubo del gas
E F G H
184 42 46 55
2-1
C
PIASTRA
MORSETTIERA
CONTERMINALE
A TERRA
VISTA LATERALE
E
F
Foro nel muro
di Ø 65mm
G
K I
Posizione del
tubo di scarico
I J K L
56 154 182 263
Tutte le dimensioni sono in mm
M
52
