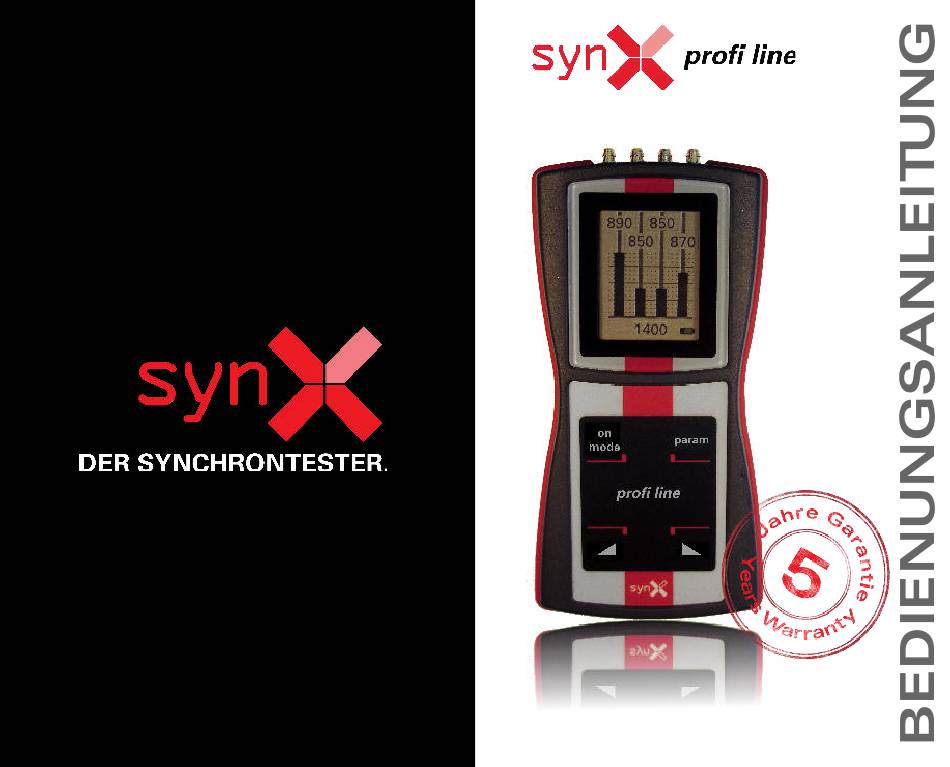

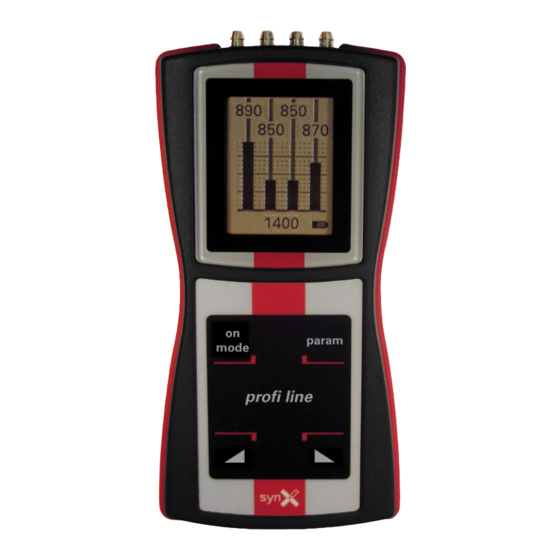

- Seite 1 Produktregistrierung: schnell – einfach – präzise Bitte gleich nach Erhalt regis- trieren auf unserer Website: www.x-log.de/synx und Garantieverlängerung sichern x-log Elektronik GmbH Balanstr. 55 D 81541 München www.x-log.de/synX nach Online-Registrierung after online registration...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Messfunktionen Parameter einstellen AutoRange und AutoZoom Stromversorgung Ausstattung und Zubehör Hinweise zu Messung und Betrieb Gewährleistung Garantie Wichtige Adressen Verbrauchte Batterien Ersatzteile... -
Seite 3: Messfunktionen
Messfunktionen Auswahl der Messfunktion (Taste mode) Mit derTaste mode können der Reihe nach die Messfunktionen – Automatik (AUTO) – Differenzdruck (DIFF) – Druckdynamik (DYN) – Druckverlauf (GRAPH) angewählt werden. Ein kurzerTastendruck schaltet zyklisch in Auswahl der Messfunktion den jeweils nächsten Modus. Dabei wird das Funktionsmenü... - Seite 4 Differenzdruck (DIFF) Für den genauen Abgleich kann in den Differenzdruckmodus umgeschaltet wer- den. Hier wird die Abweichung jedes Messkanals vom Mittelwert aller Kanäle angezeigt. Die Synchronisation erfolgt nun am besten so, dass stets der Kanal mit der größten Abweichung (dem längs- ten Balken) korrigiert wird.
- Seite 5 Grafische Anzeige des Druckver laufs (GRAPH) In der Betriebsart GRAPH wird der Verlauf des momentanen Ansaugunterdrucks über volle vierTakte, also zwei Kurbelwel- lenumdrehungen, grafisch dargestellt. Da- bei können entweder alle Messkanäle gleichzeitig in einem Diagramm oder je- der Messkanal für sich allein angezeigt werden.
-
Seite 6: Parameter Einstellen
Parameter einstellen ParameterMenü param Mit derTaste wird das Parameter- Menü aufgerufen. Hiermit wählt man aus, welchen Messparameter man mit den Tas- ▼ verändern will. Abhängig von der gewählten Messfunktion stehen unterschiedliche Parameter zur Einstel- lung zur Verfügung. param Einmaliges Betätigen derTaste blendet das Menü... -
Seite 7: Parameter Kanal
Parameter RANGE: Messbereich In der Betriebsart DIFF (Differenzdruck) kann der Messbereich und damit die Auf- lösung der Displaydarstellung manuell zwischen ±25 mbar und ±1000 mbar ein- gestellt werden. Parameter FILTER: Anzeige dämpfung Da der Momentandruck mit den vierTak- ten schwankt, muss dieser für eine ruhige Anzeige gefiltert (bedämpft) werden. -
Seite 8: Autorange Und Autozoom
AutoRange und AutoZoom Im Automatik-Modus passt der synX profi line die elektronische Verstär- kung des Messsignals und die Auflösung der Displaydarstel- lung automatisch an den größten Druckunter- schied zwischen den Kanälen an. Damit werden in jeder Situation die volle Messgenauigkeit und die gesamte Displaygröße genutzt. - Seite 9 Messbereiche und Auflösungen Gesamter darstellbarer Druckunterschied [mbar] 1024 Anzeigeauflösung [mbar/Pixel] Im größten Messbereich können Druckun- terschiede bis 1024 mbar dargestellt wer- den – was in der Praxis äußerst selten vorkommen dürfte. Ein Pixel (also der auf- grund der Displayeigenschaften kleinste darstellbare Unterschied zwischen zwei Balken) entspricht in diesem Bereich 16 mbar.
-
Seite 10: Stromversorgung
Batteriebetrieb Anstelle der werksseitig gelieferten NiMH- Akkubetrieb Akkus können auch nicht-wiederaufladba- Ab Werk wird der synX profi line mit 3 re Batterien eingesetzt werden. Damit ist NiMH-Akkus der Größe LR6 (AA, Mignon) ein netzunabhängiger Betrieb über einen längeren Zeitraum möglich. Dabei sind ausgeliefert. -
Seite 11: Ausstattung Und Zubehör
Ausstattung und Zubehör Tank und Sitzgurt Damit der synX bei der Messung sicher fi- xiert ist, kann er mit dem rückseitigen Be- festigungsknopf in die Halteplatte des beiliegendenTank- und Sitzgurtes einge- rastet werden. DerTank- und Sitzgurt ist mit einem Antirutschband und Gewichten an seinen Enden ausgestattet, so dass er sicher und rutschfrei auf allen glatten Oberflächen aufliegt. -
Seite 12: Hinweise Zu Messung Und Betrieb
Die elektronischen Sensoren sind bauart- Die Ladezustandsanzeige rechts unten im bedingt empfindlich gegen sich ablagern- Display ist für den Betrieb mit NiMH-Ak- des Benzinkondensat. Der synX profi line kus ausgelegt. Der synX kann alternativ verfügt über eine extra starke Sensorbe- mit nicht wiederaufladbaren Alkali-Man- heizung, um die Sensoren möglichst tro-... -
Seite 13: Gewährleistung
Gewährleistungsfrist. vorhanden war. Tritt während der Garantiezeit ein Mangel x-log kann im Rahmen des § 439 BGB die auf und will der Kunde die Garantie in An- vom Kunden gewählte Art der Nacherfül- spruch nehmen, so zeigt er dies x-log lung verweigern, wenn sie nur mit unver- durch Ausfüllen der dafür vorgesehenen... -
Seite 14: Wichtige Adressen
Kunde Bitte achten Sie auf ausreichende Frankie- nicht ausdrücklich eines ausschließt, wird rung. x-log den Kunden stets so stellen, als hät- Ersatzteile te er das im jeweiligen Fall für ihn wirt- schaftlich vorteilhaftere Recht gewählt. Ersatz für verlorene oder defekteTeile fin-...
