83307201 2/2018-05 Et
Montage- und Betriebsanleitung
Gas-Brennwertgerät WTC-GW 15 ... 32-B

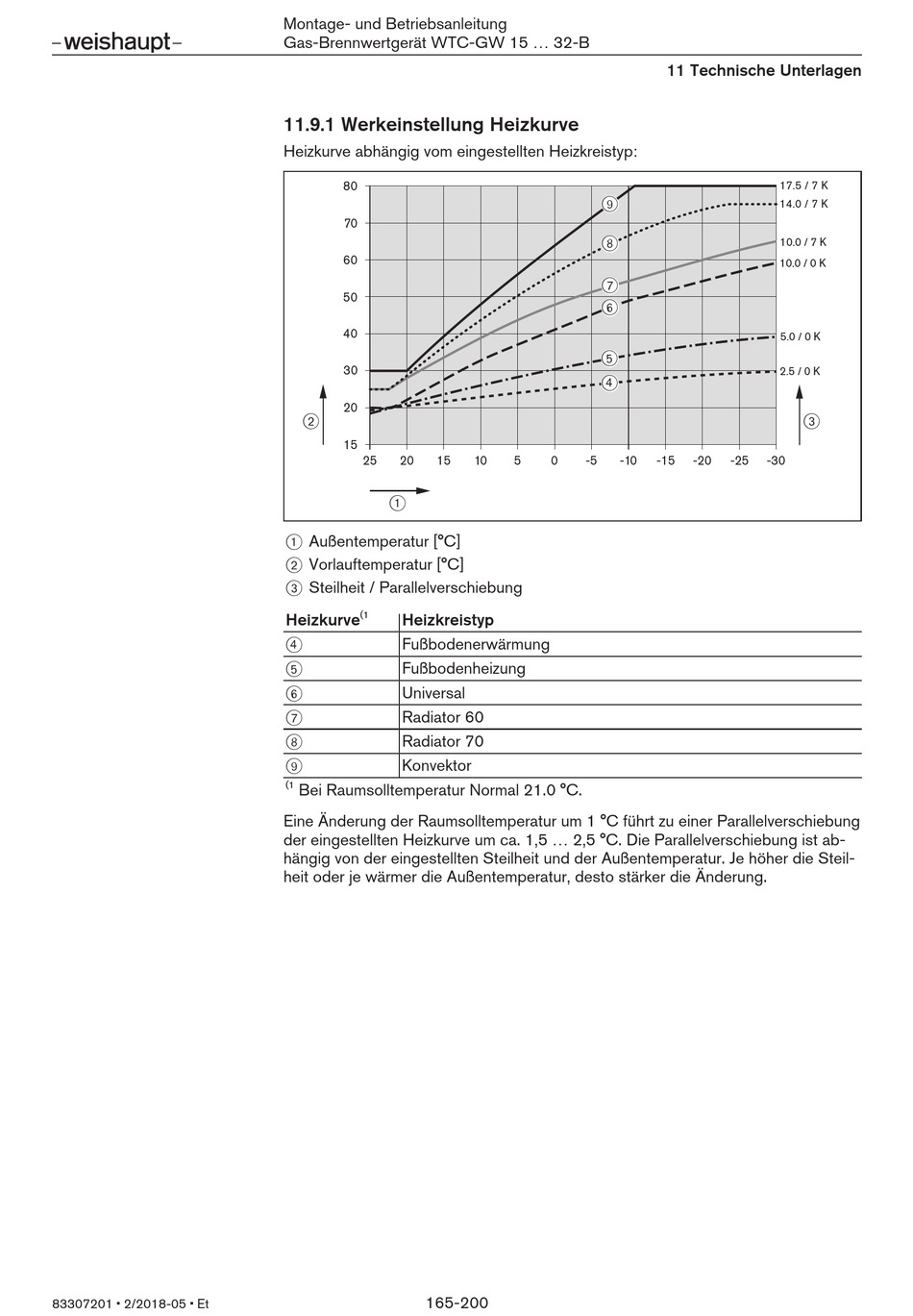

11.9.1 Werkeinstellung Heizkurve

Heizkurve abhängig vom eingestellten Heizkreistyp:
80
70
60
50
40
30
20
2
15
25 20 15
1
1 Außentemperatur [°C]
2 Vorlauftemperatur [°C]
3 Steilheit / Parallelverschiebung
(1
Heizkurve Heizkreistyp
4 Fußbodenerwärmung
5
Fußbodenheizung
6
Universal
7 Radiator 60
8 Radiator 70
9
Konvektor
(1
Bei Raumsolltemperatur Normal 21.0 °C.
Eine Änderung der Raumsolltemperatur um 1 °C führt zu einer Parallelverschiebung
der eingestellten Heizkurve um ca. 1,5 ... 2,5 °C. Die Parallelverschiebung ist ab-
hängig von der eingestellten Steilheit und der Außentemperatur. Je höher die Steil-
heit oder je wärmer die Außentemperatur, desto stärker die Änderung.
165-200
9
8
7
6
5
4
10 5 0 -5 -10
11 Technische Unterlagen
17.5 / 7 K
14.0 / 7 K
10.0 / 7 K
10.0 / 0 K
5.0 / 0 K
2.5 / 0 K
3
-15 -20 -25 -30
