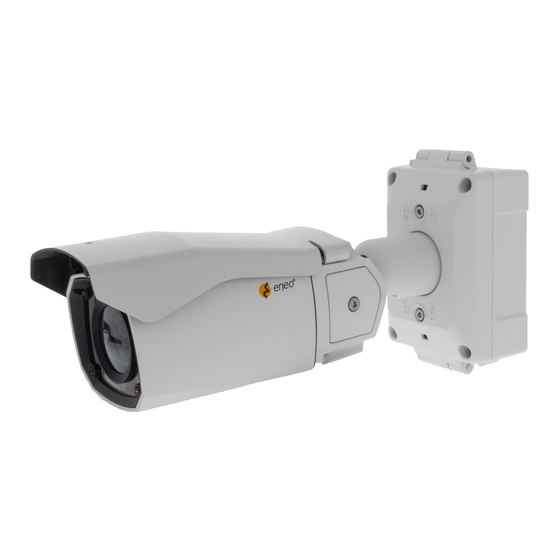

Eneo ICB-62M2712M0A Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für ICB-62M2712M0A:
- Schnellinstallationsanleitung (100 Seiten)
Verwandte Anleitungen für Eneo ICB-62M2712M0A
Inhaltszusammenfassung für Eneo ICB-62M2712M0A
- Seite 26 Table of content Lieferumfang .......................29 Bezeichnungen von Gerätekomponenten ...............30 Installationsanweisungen ..................31 Verwendung der Tülle ..............................31 Verwendung des RJ45-Aufsatzes für Netzwerkkabel..................31 Empfohlene Kabellängen für die Anschlussbox ....................32 Einstellung von Schwenkung und Neigung ......................36 Montage des Sonnenschutzdaches ................37 ................38 Beschreibung des Web-Viewers ..........................
-
Seite 27: Sicherheitsanweisungen
Sicherheitsanweisungen Sicherheitshinweise allgemein • Bevor Sie das System anschließen und in Betrieb nehmen, lesen Sie zuerst diese Sicherheitshinweise und die Betriebsanleitung. • Bewahren Sie die Betriebsanleitung sorgfältig zur späteren Verwendung auf. • Montage, Inbetriebnahme und Wartung des Systems darf nur durch dafür autorisierte Personen vorgenom- men und entsprechend den Installationsanweisungen - unter Beachtung aller mitgeltenden Normen und Richtlinien - durchgeführt werden. - Seite 28 • Bei abgedunkelter Umgebung und direktem Blick in den IR-Scheinwerfer ist ein Sicherheitsabstand von > 1 m zum Scheinwerfer einzuhalten. • Unsichtbare LED Strahlung nicht direkt mit optischen Instrumenten (z.B. Lupe, Vergrößerungsglas oder Mikroskop) betrachten, da dies Augen gefährden kann, LED Klasse 1M. •...
-
Seite 29: Lieferumfang
Lieferumfang • Netzwerk Kamera • Betriebsanleitung • Installations-CD • Bohrschablone • • Befestigungsschraube: 4 x 30mm (4x) • Inbusschlüssel: 3 mm (1x) • Scharnierstift (1x) • Kabelbinder (2x) • Tülle (2x) • Kabelbefestigungsplatte mit Befestigungsschraube • RJ45-Aufsatz für die Durchführung durch die Tülle... -
Seite 30: Bezeichnungen Von Gerätekomponenten
Bezeichnungen von Gerätekomponenten Sonnenschutzdach Die Abdeckung der Anschlussbox Basis der Anschlussbox Kameragehäuse Kamerahalterung Doppelglasiges Fenster Scharnierstift 2x Schraube zum Verriegeln/Entriegeln 2x Wasserablauf 2x Wasserablauf Anschlüsse unter der Seitenabdeckung Bitte bringen Sie die Abdeckung an den Schlitz für microSD-Karte LED-Steuerung ursprünglichen Platz Schalter und ziehen Sie diese fest. -
Seite 31: Installationsanweisungen
Installationsanweisungen Verwendung der Tülle Entfernen Sie die Spitzen der Kabeltüllen und ziehen Sie das Ende der Tülle aus, sodass das durchgeführte Kabel, wie in der Abbildung dargestellt, fest umschlossen wird. Wenn die Tülle das Kabel nicht fest umschließt, könnte Feuchtigkeit ins Innere der Box eindringen. -
Seite 32: Empfohlene Kabellängen Für Die Anschlussbox
Empfohlene Kabellängen für die Anschlussbox • KABEL mit einem RJ45-Stecker: 70 mm ~ 80 mm • KABEL für den Netzwerkkabelterminal: 20 mm ~ 30 mm (ohne den abisolierbaren Abschnitt) 8P Abschnitt für das Abisolieren: 20 mm ~ 30 mm Befestigen Sie die Montagebasis an einer tragfähigen Struktur. Bereiten Sie die Basis der Anschlussbox und das Zubehör für die Installation vor. - Seite 33 4. Schließen Sie die Strom- und E/A-Drähte und das Netzwerkkabel an den Terminals an. Das Netzwerkkabel kann entweder über den RJ45-Anschluss oder die LSA-Anschlüsse verbunden werden. Verbindungen an den LSA-Anschlüssen TIA/EIA 568A TIA/EIA 568B 1. Grün-Weiß 1. Orange-Weiß 2. Grün 2.
- Seite 34 * Achtung: Wenn die Verbindungsschrauben nicht festgezogen sind, kann Feuchtig- keit ins Innere der Box eindringen. Scharnierstift Die Abdeckung der Anschlussbox...
- Seite 35 9. Richten Sie die Kamera im richtigen Winkel aus und ziehen Sie die Schrauben zum Verriegeln/Entriegeln mit dem Inbusschlüssel fest. 10. Nachdem alle Einstellungen gemacht wurden, bringen Sie die Abdeckung wieder an und ziehen Sie diese fest. 11. Setzen Sie das Sonnenschutzdach auf die Kameraeinheit. Inbusschlüssel Anpassung des Betrachtungswinkels mit einem Halter ACHTUNG:...
-
Seite 36: Einstellung Von Schwenkung Und Neigung
Einstellung von Schwenkung und Neigung • Lösen Sie die Schraube am Kamerahalter mit dem mitgelieferten Inbusschlüssel. • Stellen Sie den Betrachtungswinkel der Kamera ein und ziehen Sie die Schraube am Halter fest. 1. Schwenkwinkel: Der Schwenkwinkel ist auf +/- 90° begrenzt. 2. -
Seite 37: Montage Des Sonnenschutzdaches
Montage des Sonnenschutzdaches Wenn Sie alle Anpassungen vorgenommen haben, montieren Sie das Sonnenschutzdach wie in der Abbildung dargestellt an der Kameraeinheit. 1. Setzen Sie das Sonnenschutzdach auf die Kameraeinheit. 2. Schieben Sie das Sonnenschutzdach gerade nach vorne. 3. Drücken Sie den vorderen Teil des Sonnenschutzdaches nach unten bis zum Einrasten. - Seite 38 Standard-IP-Adresse zurückgesetzt. In diesem Fall fügen Sie mehrere Kameras bit- IP-Adressen zu vermeiden. Die Standard-IP-Adresse der IP-Kamera ist: 192.168.1.10. 5. Klicken Sie mit der rechten Maustaste auf den Gerätenamen im eneo Site Mana- ger, um das Kontextmenü anzuzeigen. Wählen Sie die Option ‘Open Device Web Site’...
-
Seite 39: Beschreibung Des Web-Viewers
Beschreibung des Web-Viewers (A) Menütaste: Klicken Sie auf diese Taste zum Anzeigen oder Verbergen des (B) Modellname: Zeigt den Modellnamen der verbundenen Kamera an. (C) Sprache auswählen: Wählen Sie Englisch, Deutsch oder Französisch als Web-Viewer-Sprache. Netzwerk-Funktionen. (E) Kameraüberwachungsfenster: Zeigt das Video oder die Funktion der aktuell verbundenen Kamera an. -
Seite 40: Ptz-Steuerung
Streams. (3) Aufzeichnung: Aufzeichnung der Live-Ansicht mit der H.264-Kompression auf das installierte Speichermedium SD, SDHC oder SDXC von dem Video-Stream, der unter Menüpunkt AUFZEICHNUNG eingestellt wurde. (4) An Fenstergröße anpassen: Die Live-Ansicht wird an die Fenstergröße angepasst. an. ESC-TASTE: Kehrt zum vorherigen Menü zurück. Steuerungsleiste wird verwendet. -
Seite 41: Benutzerhandbuch
VORSICHT: • lungen abgeschlossen haben, stellen Sie Setup (Bild)>AF>Lens Locking (Objektivsperre) auf ON (EIN) oder TIMER, um die unerwünschten Verstellungen des Objektivs vermeiden. • Richten Sie Zoom und Fokus nicht bei schlechten Lichtver- hältnissen oder in der Nacht ein. Dies kann zu fehlerhafter Fokussierung führen. - Seite 42 Kategorie Menü Pause, Schnappschuss, Aufzeichnung Player-Steuerung LIVE-BILD Video-Stream Stream 1, Stream 2, Stream 3 Protokoll HTTP, TCP, UDP PTZ-Steuerung Zoom, Fokus, Push AF WIEDERGABE Ereignissuche, Zeitleistensuche, Zeitleiste Information Allgemein, System Information, Open Source Informationen Quelle Stream 1/2/3, Schnappschuss Helligkeit, Kontrast, Sättigung, Farbton, Schärfe, Allgemein Bildumkehr aktivieren, Bild...
- Seite 43 Bei vollem Speicher überschreiben, Einstellungen für Aufzeichnung Daueraufnahme Aufzeichnung Zeitplan Speicher Formatieren, Entfernen, Speicherinformationen Bewegung, Manipulation, VCA, Alarmeingang, System, Auslöser Manuell, Netzwerk, Timer, Tag-Nacht Ereignis Aufzeichnung, E-Mail, FTP, Video Boost, Aktionen Benachrichtigungsserver Regeln Ereignisverarbeitung, ONVIF Mapping Benutzer, HTTPS, IP-Filter, ONVIF, Video-Stream, Export/ KONFIGURATION Sicherheit Import...
-
Seite 44: Information
Information Zeigt allgemeine Informationen über das System an wie Modellname, MAC-Adresse, IP- Adresse, Zeroconf-IP-Adresse, Firmware-Version, Serverzeit, Betriebszeit, CPU-Auslastung, den ein- und ausgehenden Datenverkehr und die Open-Source-Liste. Benutzer Verwaltung der Benutzerkonten nach Gruppen, Namen und Verantwortungsbereichen. • Markieren Sie ENABLE ANONYMOUS VIEWER LOGIN (Anmeldung anonymer Benut- zer erlauben), um anonymen Benutzern die Anmeldung an der Kamera zu gestat- benötigt die Anmeldung mit ID und Passwort. -
Seite 45: Hinzufügen
ten zu verwalten. Hinzufügen Zum Hinzufügen eines neuen Benutzers: 1. Klicken Sie auf Hinzufügen und geben Sie einen neuen Benutzernamen ein. (1 bis 14 alphanumerische Zeichen). Bei den Benutzernamen wird nicht zwischen Groß- und Kleinschreibung unterschieden. 2. Geben Sie ein Passwort ein und tippen Sie diesen anschließend zur Bestätigung erneut ein. -
Seite 46: Bearbeiten
Bearbeiten Zum Bearbeiten eines Benutzers: 1. Wählen Sie den Namen des Benutzers aus der Benutzerliste aus, den Sie bearbei- ten möchten. 2. Klicken Sie auf die Registerkarte Bearbeiten, dann erscheint ein neues Popup-Fenster. 3. Geben Sie ein Passwort ein (1 bis 8 alphanumerische Zeichen) und tippen Sie diesen anschließend zur Bestätigung erneut ein.Der Benutzername kann nicht geändert werden. -
Seite 47: Zeitzone
• Synchronize with NTP Server (Synchronisation mit NTP-Server): Stellt die Uhrzeit alle 60 Minuten anhand des zugewiesenen NTP-Servers ein. Die IP-Adresse oder der Host-Name des NTP-Servers wird im Zeitserver angegeben. Zeitzone Der ausgewählte NTP-Server soll mit der Zeitzone übereinstimmen, in der die Kamera installiert wurde. -
Seite 48: Netzwerk
Netzwerk ist, weist dieser Netzwerkgeräten automatisch eine IP-Adresse zu. IPv4-Adresse Obtain IP address via DHCP (IP-Adresse von DHCP-Server beziehen): zugewiesen wurde. Status: 'Allocated' zeigt an, dass die IP-Adresse vom DHCP bezogen wurde. IP-Adresse, Subnetzmaske, Gateway: Zeigt die aktuelle IP-Adresse an, die vom DHCP bezogen wurde. Use the following IP address (Folgende IP-Adresse verwenden): Markieren Sie das Optionsfeld nur, wenn Sie die IP-Adresse manuell einstellen wollen. - Seite 49 • PRIMARY DNS SERVER (Primärer DNS-Server): Geben Sie die IP-Adresse des primä- ren DNS-Servers ein. • SECONDARY DNS SERVER (Sekundärer DNS-Server): Geben Sie die IP-Adresse des sekundären DNS-Servers ein.
-
Seite 50: Weitere Informationen
Weitere Informationen Bitte halten Sie die Firmware stets aktuell, damit Sie die neuesten Funktionen des Geräts www.eneo-security.com. Das Benutzerhandbuch und weitere Software-Tools sind auf der eneo Website unter www.eneo-security.com oder auf der mitgelieferten CD verfügbar. Kategorie Videomanagement unter www.eneo-security.com. Open Source Software Die in diesem Produkt enthaltene Software enthält urheberrechtlich geschützte Software,...
