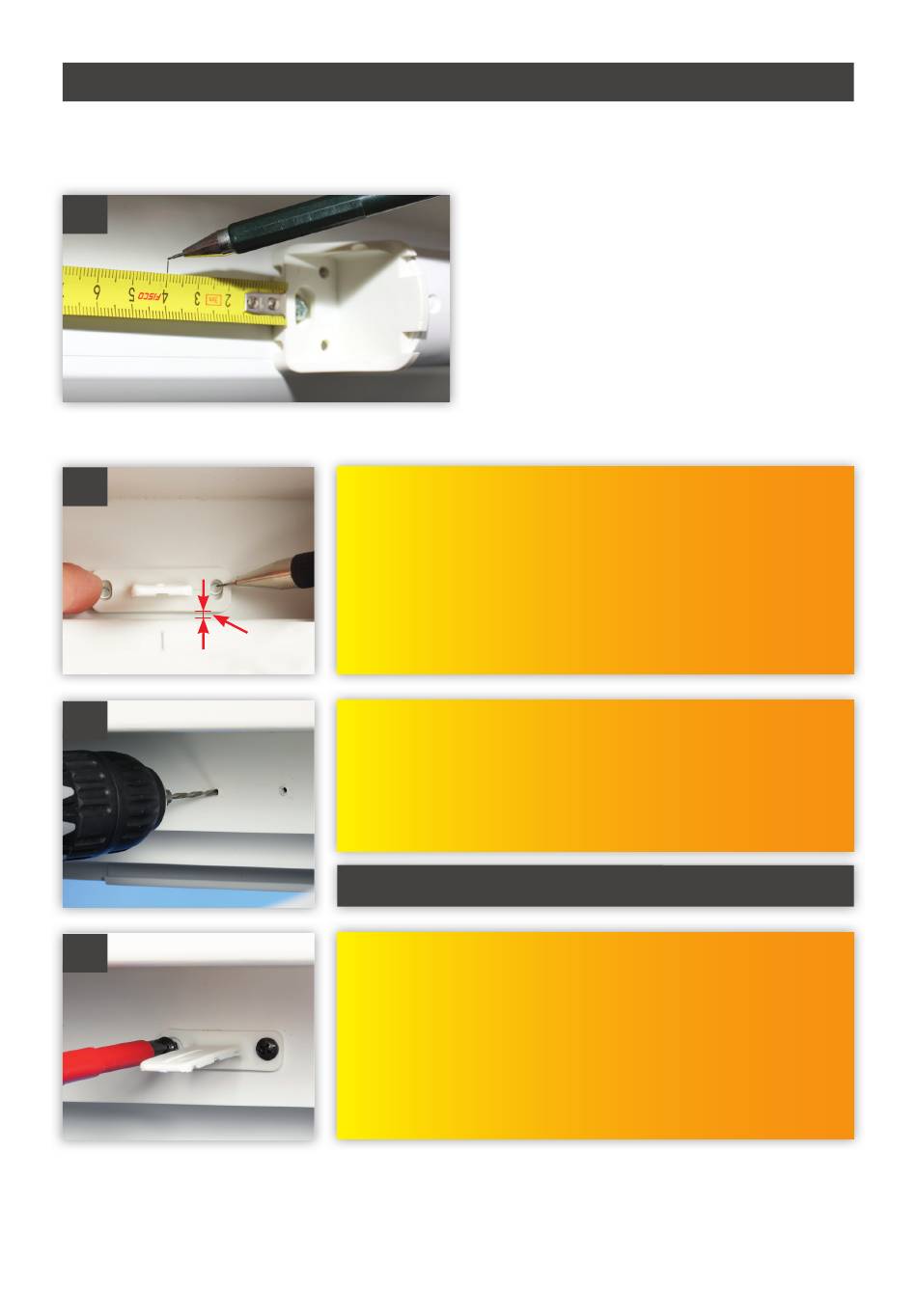

10) Verzahnung der Verriegelung am Rahmen montieren
Die Verriegelung soll, wenn möglich, in der Mitte des Flügels montiert sein, da sie hier das
Fenster am besten geschlossen hält. Messen Sie dazu die Breite Ihres Fensterflügels.
10.1
Bei Verwendung der Schnurumlenkung siehe Seite 17.
10.2
10.3
10.4
Halten Sie die Verzahnung (Zähne nach unten) über dem
geschlossenen Flügel so auf den Rahmen, dass die Mitte
mit dem Strich am Flügel fluchtet. Der Abstand zwischen
der Grundplatte der Verzahnung und der Flügelkante muss
ca. 2 mm sein.
ca. 2 mm
Abstand
Markieren Sie die Loch-Positionen und bohren Sie die
beiden Löcher. Bei einem Holzfenster kann (wie bei
der Einhängegabel) die Bohrung entfallen. Die beiden
schwarzen Schrauben können direkt eingedreht werden.
Tipp: Zum Bohren und Befestigen den Flügel öffnen.
Über die Langlöcher können Sie die Verzahnung genau
waagrecht ausrichten und mit den Schrauben fixieren.
Bei einem schmalen Flügel (weniger als
ca. 80 cm) markieren Sie den Flügel oben
mit einem Strich mindestens 4 cm hinter
dem WINFLIP
-Hauptteil, damit beide
®
Abdeckungen Platz haben.
Bei einer Flügelbreite über ca. 80 cm
markieren Sie die Mitte des Flügels mit
einem Strich.
9
