Winflip Digital Montage- Und Bedienungsanleitung Seite 7

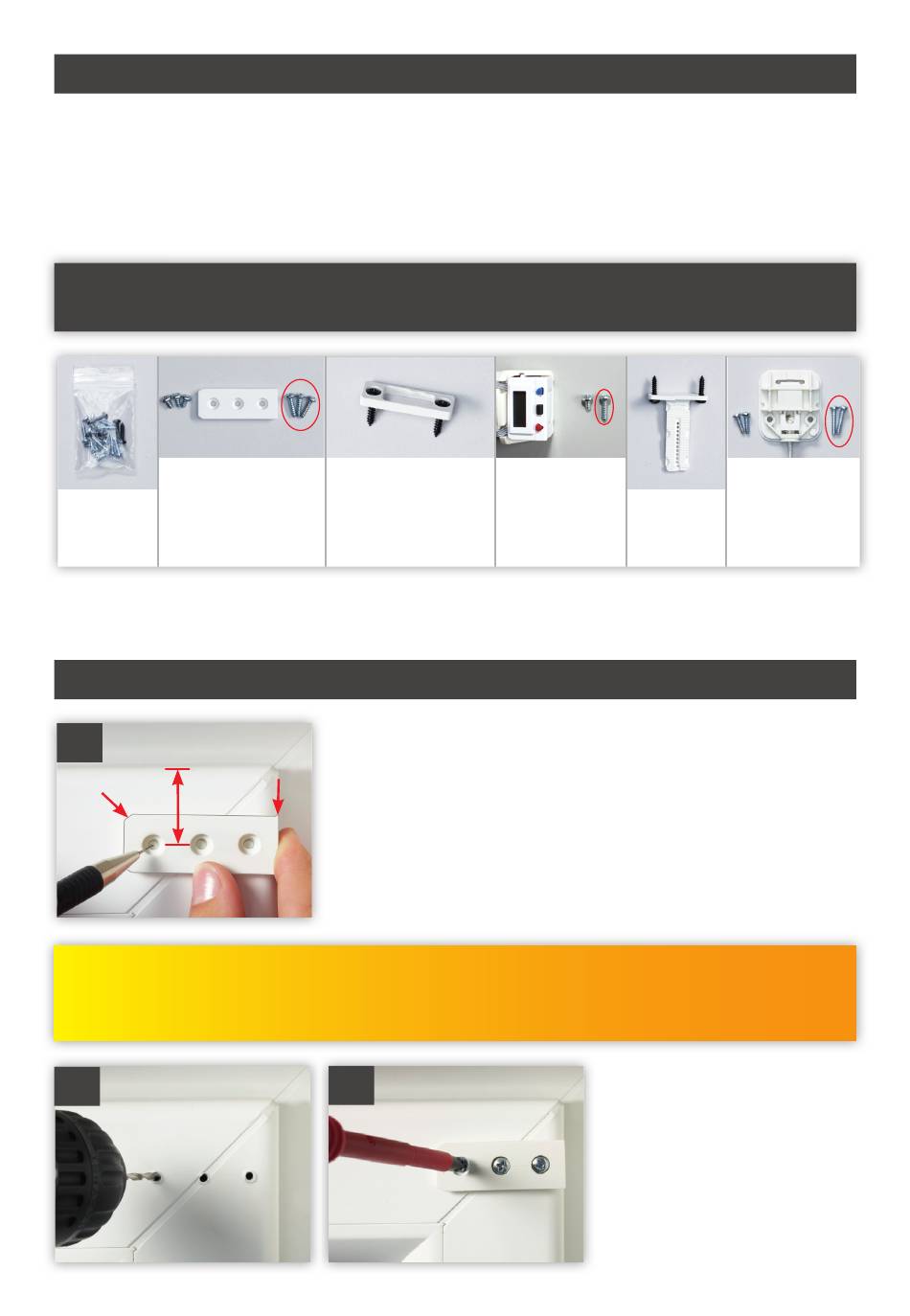

6) Zuordnen der Schrauben zu den einzelnen Teilen
Beim Holzfenster oder Kunststofffenster verwenden Sie immer die längeren (im Foto rot
eingekreisten) Schrauben, außer der Flügel wäre dafür zu dünn.
Beim Alufenster verwenden Sie die kurzen Schrauben, da hier der Flügel normal sehr dünn ist.
Die Verzahnung und die Einhängegabel befestigen Sie immer mit den schwarzen Schrauben.
Achtung: Wenn Sie im Rahmen bzw. Flügel auf ein Versteifungseisen bohren, dann
die kurzen Schrauben verwenden oder Eisen und Kunststoff auf 3 mm aufbohren.
Befestigungsleiste
Alle
Schrauben
Bei waagrechter Montage auf einem zweiflügeligen Fenster mit Schnurumlenkung
jetzt auf Seite 17 blättern, um die Verwendung der Schnurumlenkung zu verstehen.
7) Befestigungsleiste am Flügel montieren
7.1
Fase
24 mm
Zeichnen Sie mit einem Stift die drei Löcher an und bohren Sie die Löcher ca. 13 mm
tief. Beim Alufenster nicht mehr als 4-5 mm tief bohren. Generell gilt: Den Flügel nie
durchbohren und ggf. die kürzeren Schrauben verwenden. Schrauben nicht überdrehen!
7.2
Einhängegabel
Die Befestigungsleiste wird immer oben am Flügel auf der
Griffseite montiert.
Bündig
Messen Sie von der oberen Flügelkante 24 mm nach unten
zur Lochmitte und halten Sie die Befestigungsleiste mit der
geraden Seite zum Flügelrand auf den Flügel. Bei einem
zweiflügeligen Fenster wird die Befestigungsleiste stehend
montiert. Die 24 mm werden dann nach innen gemessen.
7.3
Hauptteil-
Rückseite mit
Verzahnung
Federeinhängung
der Verrie-
(Schraube unter
gelung
der Elektronik)
Bei Verwendung der
Schnurumlenkung siehe
Seite 17.
Verriegelung
7
