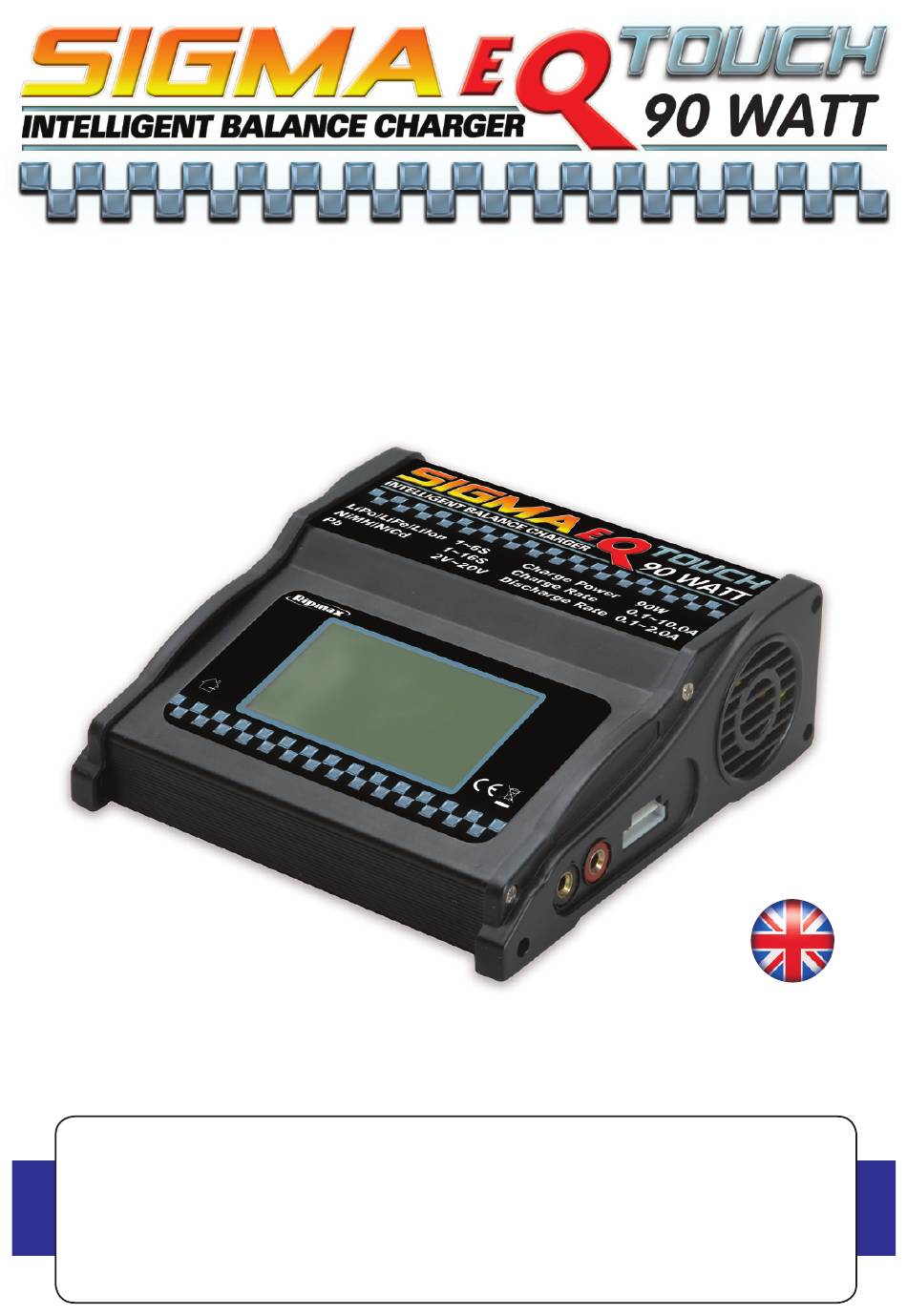

Intelligent Balance Charger Microprocessor controlled
high-performance touch screen rapid charger/discharger with
integrated balancer, USB PC link and temperature sensor.
Charge current up to 10A. Discharge Current up to 2.0A.
Suitable for 1~6 Cell Li-Ion/Li-Fe, 1~16 Cell NiCd/NiMH and
2~20V Lead-acid (Pb).
Operating Manual
Please read this entire operating manual completely and carefully as it
contains a wide variety of specific programming and safety information.
The selection of the correct operating parameters is the responsibility of
the user. Keep this manual in a safe place, and be sure to pass it on to
the new owner if you ever sell your Sigma EQ Touch.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Ripmax Sigma EQ Touch

Inhaltszusammenfassung für Ripmax Sigma EQ Touch

  • Seite 1 The selection of the correct operating parameters is the responsibility of the user. Keep this manual in a safe place, and be sure to pass it on to the new owner if you ever sell your Sigma EQ Touch.
  • Seite 2 Performance Parameters AC Input Voltage ...................... 100~240V DC Input Voltage ......................11~18V Charge Current ......................0.1~10A Discharge Current .....................0.1~2.0A Charge Power ........................90W Discharge Power ....................... 10W Balance Current ......................350mA Balance Tolerance......................±0.01 Charging Capability NiMH/NiCd................1~16 Cells Charging Capability LiPo/LiFe/LiIon .................1~6 Series Pb Battery Voltage ......................2~20V Discharge LiPo/LiFe/LiIon...................2.0~4.2V/Cell Weight ..........................
  • Seite 3 Exterior Sigma EQ Touch Charger as veiwed from the left hand side AC Input DC Input Temperature Probe Socket Touch Screen 7 Pin Balance Connector socket: High performance integrated LiXX balancer for 2S to 6S packs using a suitable balance board and leads.

  • Seite 4: Main Screen

    Main Screen After powering up the charger, you can see the main menu, press the arrow keys to check the LiPo/LiIon/LiFe/NiMH/NiCd/Pb/Digital Power/Setup/Data view functions. Select the Battery Type or Program Select the Battery Type or Program Enter into the Charging Setup Menu Enter into the Discharging Setup Menu Enter into the Storage Setup Menu Enter into the Cycle Mode...
  • Seite 5 Initial Parameter Setup Please set the charger up correctly in the USER SET menu prior to using it for the first time. To select any value for adjustment, touch the line first. This charger can recognise the cell count of a Lithium Battery automatically. For a battery voltage lower than the lowest safe voltage, the charger will not start the charge process.

  • Seite 6: Lithium Battery Program

    Lithium Battery Program The charger can accept three types of Lithium battery; LiPo, LiIon and LiFe. Ensure you are aware of which battery type you wish to charge prior to commencing the process, as using the wrong program could destroy the battery and may cause a fire or explosion.
  • Seite 7 Lithium Battery Program (Continued) Peak temperature measured by the temperature sensor (if connected). Go back to the charge menu. Here you can view the voltage curve for charging or discharging. - 7 -...

  • Seite 8: Nimh/Nicd Battery Program

    NiMH/NiCd Battery Program Tip: If the voltage of the battery is lower than 2.5V, it may not be detected correctly and there is a danger of discharge instead of charging. You can connect a temperature sensor or use a charging current above 1C to avoid this. CHARGE mode: The default mode is MAN.
  • Seite 9 NiMH/NiCd Battery Program (Continued) When a NiMH or NiCd battery is in the middle of a charge/discharge cycle it may become warm. The program inserts a time delay function to allow the battery enough time to cool down during the 2 cycle processes. The value ranges from 1 to 60 minutes.
  • Seite 10 Pb Battery Program This program is for charging a Pb battery with a nominal voltage from 2 to 20V. Pb batteries cannot be charged rapidly. They can only deliver relatively low current compared to their capacity. The optimum charge current will be 1/10 of the capacity. Please always follow the instructions supplied by the battery manufacturer.
  • Seite 11 Pb Battery Program (Continued) Press Key to go back. Press STOP to go to the charge current menu. Goes back to the charge menu. - 11 -...
  • Seite 12 Digital Power Program In this mode the charger can provide an output power of DC3.0V~24V for the other electronic equipment. In the digital power menu, the charger will show the parameters which the user set the last time they charged a battery. If you do not need to modify the settings, please press the button for more...
  • Seite 13 Data View With this program you can check the total voltage, cell voltage and internal resistance of the battery pack plus the interior/exterior temperature of the charger. When you press the charger will enter into the resistance measurement process once only. Please make sure you have connected the battery to the charger’s output sockets.

  • Seite 14: Warning And Error Messages

    Warning and Error Messages The Sigma EQ Touch is protected against fault and operator errors by a Multi-Protection System. Faults/Errors are displayed on the LCD screen and they interrupt the active process to protect the unit and the battery. The battery has been connected with incorrect polarity.
  • Seite 15 Warning and Error Messages (Continued) An Individual Cell Voltage is Too High. Balance Port Connector Error. Charger is Overheating. Power Exceeds the Limit in Digital Power Mode. Current Exceeds the Setting in Digital Power Mode. The Maximum Safe Time Limit has been Exceeded. The Maximum Capacity Limit has been Exceeded.

  • Seite 16: Warranty And Service

    You will be required to present proof of purchase (invoice or receipt). This warranty does not cover the damage due to wear, overloading, incorrect handling or use of incorrect accessories. Distributed by Ripmax Ltd., 241 Green Street, Enfield. EN3 7SJ. United Kingdom - 16 -...
  • Seite 17 Sicherheitsinformationen enthält. Die Auswahl von korrekt arbeitenden Parametern liegt in der Verantwortung des Benutzers. Bewahren Sie diese Anleitung an einem sicheren Platz auf, und stellen Sie sicher, dass Sie diese mitgeben, wenn Sie Ihren Sigma EQ Touch verkaufen. - 17 -...

  • Seite 18: Technische Daten

    Technische Daten 220V Eingangsspannung ..................100~240V 12V Eingangsspannung ....................11~18V Ladestrom ........................0.1~10A Entladestrom ......................0.1~2.0A Ladeleistung ........................90W Entladeleistung ........................10W Balancerstrom ......................350mA Balancetoleranz.......................±0.01 Ladefähigkeit NIMH/NiCd..................1~16 Zellen Ladefähigkeit LiPo/LiFe/LiIon ..................1~6 Seriell Spannungsbereich Blei (PB) Akkus .................2~20V Entladen LiPo/LiFe/LiIon................2.0~4.2V pro Zelle Gewicht ..........................
  • Seite 19 Außenseite Sigma EQ Touch Ladegerät von der linken Seite gesehen. 220V Anschluss 12V (DC) Eingang Temperatur Sensor Buchse Touch Screen 7 Pin Balancer Anschluss Buchse: Integrierter Hochleistungs - LIXX Balancer für 2S-6S Akkupacks mit geeigneter Balancer Platine und passendem Kabel.
  • Seite 20 Bildschirm Nachdem Sie das Ladegerät eingeschaltet haben, können Sie das Hauptmenü sehen. Drücken Sie die Pfeiltasten, um die Datenanzeige für LiPo/ LiIon/ LiFe/ NiMH /NiCd/ Pb/ Digital Power/Setup zu überprüfen. Programm wählen: LiFe Programm wählen: LiPo Programm wählen: LiIon Programm wählen: Meter Programm wählen: NiMH Programm wählen: Setup Programm wählen: NiCd...
  • Seite 21 Parameter Einstellungen (Set Up) Vor dem ersten Einsatz, stellen Sie bitte das Ladegerät korrekt im “USER SET” Menü ein. Zum Ändern eines Wertes berühren Sie die erste Zeile. Dieses Ladegerät erkennt automatisch die Zellenzahl des Lithium Akku. Bei einer Akkuspannung, die niedriger ist, als die niedrigste sichere Spannung, wird das Ladegerät den Ladevorgang nicht starten.
  • Seite 22 Lithium Akku Programm Das Ladegerät kann drei Arten von Lithium Akkus laden: LiPo, LiIon und LiFe. Vergewissern Sie sich, welchen Akku Typ Sie laden möchten. Bei falscher Einstellung des Programms kann es zur Zerstörung des Akkus kommen. Dies kann einen Brand oder eine Explosion verursachen.
  • Seite 23 Lithium Akku Programm (Fortsetzung) Die Temperatur kann mit einem Temperatursensor gemessen werden, wenn dieser angeschlossen ist. Zurück zum Lademenü Hier können Sie die Spannungskurve für Laden und Entladen sehen. - 23 -...

  • Seite 24: Nimh/Nicd Akku Programm

    NiMH/NiCd Akku Programm Tipp: Wenn die Spannung des Akkus niedriger als 2.5V ist, kann dieser nicht richtig erkannt werden, und es besteht die Gefahr des Entladens anstatt des Aufladens . Um dies zu verhindern können Sie einen Temperatur Sensor verwenden, oder einen Ladestrom von über 1C.
  • Seite 25 NiMH/NiCd Akku Programm (Fortsetzung) Spannung :14.52V Wenn ein NiMH oder NiCd Akku in der Mitte Strömung :2.0A eines Lade/Entlade Zyklus ist, kann sich Kapazität :104mAh dieser erwärmen. Das Programm verfügt Innentemp. :30C über eine Zeitfunktion, damit der Akku genug Außentemp. :kein Sensor Zeit hat sich während 2 Zyklen abzukühlen.
  • Seite 26 Blei (Pb) Akku Programm Dieses Programm ist zum Laden für Blei Akkus mit einer nominellen Spannung von 2 bis 20V. Blei (Pb) Akkus können nicht schnell geladen werden, da diese nur einen relativ geringen Strom gegenüber ihrer Kapazität abgeben können. Der optimale Ladestrom ist daher 1/10 der Kapazität.
  • Seite 27 Blei (Pb) Akku Programm (Fortsetzung) Drücken Sie den Knopf um zurück zu gehen. Drücken Sie um zurück in das Ladestrom Menü zu gehen. Zurück zum Lade Menü - 27 -...

  • Seite 28: Digitales Leistungsprogramm

    Digitales Leistungsprogramm In diesem Modus kann das Ladegerät eine Ausgangsspannung von 3.0V - 24V für anderes elektronisches Equipment liefern. Im digitalen Power Menü zeigt das Ladegerät die Parameter, welche zuletzt beim Laden eines Akkus eingestellt wurden. Wenn Sie die Werte nicht verändern wollen, dann drücken Sie den Knopf für mehr als 2 Sekunden.
  • Seite 29 Datenanzeige Mit diesem Programm können Sie Gesamtspannung, Zellenspannung, den Innenwiderstand des Akkus und die Innen/ Außentemperatur des Laders überprüfen. Wenn Sie am Ladegerät drücken, zeigt das Datenprogramm die aktuellen Messwerte einmal an. Dazu muss der Akku am Ladegerät angeschlossen sein. Touch Stellen Sie den Akku Typ ein (LiPo/LiIon/LiFe) Sie können die Balancer Funktion für nicht...

  • Seite 30: Warnungen Und Fehlermeldungen

    Warnungen und Fehler Meldungen Der Sigma EQ Touch beinhaltet verschiedene Funktionen zum Schutz und zur Überwachung, und überprüft die Funktionen der Elektronik. Wenn ein Fehler auftritt, zeigt das Display die Ursache für den Fehler an Der Akku ist falsch angeschlossen (auf richtige Polarität achten).
  • Seite 31 Warnungen und Fehler Meldungen (Fortsetzung) Die Spannung einer oder mehrerer Zellen ist zu hoch. Balancer Anschluss Fehler. Ladegerät ist überhitzt. Die Stromversorgung überschreitet den Grenzwert im Digital Power Mode. Der Strom überschreitet den eingestellten Wert im Digital Power Mode. Das maximal sichere Zeitlimit wurde überschritten. Die maximale Kapazität wurde überschritten.

  • Seite 32: Garantie Und Service

    In diesem Falle benötigen wir einen Kaufbeleg oder Rechnung mit dem Kaufdatum. Diese Garantie deckt nicht falsche Handhabung, Beschädigungen während des Betriebes, Überbeanspruchung oder Zerstörungen in Verbindung mit falschen Zubehörteilen ab. Vertrieb durch Ripmax Ltd., 241 Green Street, Enfield. EN3 7SJ. United Kingdom - 32 -...
