Seite 2: Inhaltsverzeichnis
INHALT Vo r w o r t ............................3 Te c h n i s c h e D a t e n . -
Seite 3: Vo R W O R T
VO R W O R T Danke, dass Sie sich für den Sigma EQ Evo Balancer Lader entschieden haben. Dieses Produkt ist mit einem Hochleistungs- Microprozessor und einer spezialisierten Software ausgestattet. Bitte lesen Sie dieses Handbuch vollständig und sorgfältig durch bevor Sie diese Produkt verwenden. Diese Anleitung enthält eine Vielfalt von Programmierungen und Sicherheitsinformationen. -
Seite 4: F U N K T I O N E N
Optimier te Bediener Software Der Sigma EQ Evo hat ‘AUTO’ Funktion, die den Strom, während dem Laden festlegt. Für Lithium Akkus, kann Ihnen der Sigma EQ Evo dabei helfen, dass Akkus nicht überladen werden, da dies durch einen Fehler sonst zu einer Explosion führen kann. - Seite 5 Auto - Ladestrom Limit Wenn Sie NiCd oder NiMH mit dem ‘AUTO’ Mode laden, können Sie das obere Limit des Ladestroms eingeben, um eine Überladung zu verhindern. Dies ist sehr sinnvoll beim Laden von NiMH Akkus, die geringe Kapazitäten haben oder nur geringe Ströme vertragen.
-
Seite 6: Au S S Tat T U N G D E S L A D E G E R Ät E S

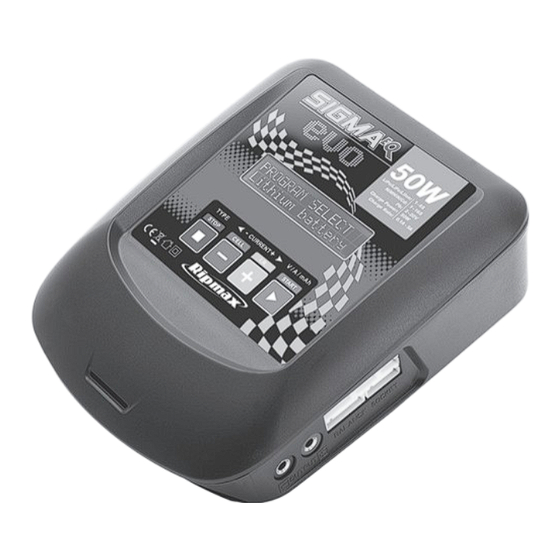

AU S S TAT T U N G D E S L A D E G E R ÄT E S Ausgangsladekabel Eingangsbuchse LCD Bildschirm Anzeige 4mm Bananenstecker 11-18v DC Balancerkabel Buchse Stromanschlussbuchse JST-XH Anschluss 240V AC Durch das Hauptmenü blättern. Vorgang fortsetzen oder Starten Stoppt alle Ladevorgänge Einen Vorgang betätigen... -
Seite 7: L I T H I U M B A L A N C E R L A D E P R O G R A M M U N D A N S C H Lu S S D I Ag R A M M
L I T H I U M B A L A N C E R L A D E P R O G R A M M U N D A N S C H LU S S D I AG R A M M Dieses Diagramm zeigt Ihnen, wie Sie den Akku an das Sigma EQ Evo Ladegerät anschließen können, während nur im Balancer Ladeprgramm Mode geladen wird. - Seite 8 W a r n u n g u n d S i c h e r h e i t s h i n w e i s e Diese Warnungen und Sicherheitshinweise sind besonders wichtig. Bitte folgen Sie den Anweisungen für maximale Sicherheit, oder das Ladegerät und die Akkus können beschädigt werde, oder ein Feuer verursachen.
- Seite 9 Li- Po Spannungsniveau: 3.7V/Zelle Maximale Spannung: 4.2V/Zelle - Empfohlener Schnellladestrom: 1C oder weniger. Wenden Sie sich an den Akkuhersteller für höheren Schnellladestrom. Li- Fe Spannungsniveau: 3.3V/Zelle Maximale Spannung: 3.6V/Zelle - Empfohlener Schnellladestrom: 1C oder weniger. Wenden Sie sich an den Akkuhersteller für höheren Schnellladestrom. Li- HV Spannungsniveau: 3.85V/Zelle Maximale Spannung: 4.35V/Zelle - Empfohlener Schnellladestrom: 1C oder weniger.
-
Seite 10: Versuchen Sie Niemals Folgende Akkutypen Zu Laden
Versuchen Sie NIEMALS folgende Akkutypen zu laden Akkupacks die aus verschiedenen Zellen oder verschiedenen Herstellern zusammengesetzt sind. Nicht wiederaufladbare Batterien (Explosionsgefahr). Akkus, die eine andere Ladetechnik als NiCd, NiMH, Li-Ion, Li-Fe, Li-HV, Li-Po oder Gelzellen (Pb) benötigen. Jeden fehlerhaften oder defekten Akku. Jeden Akku der über einen Integralen Ladekreis oder Schutzkreis verfügt. - Seite 11 Laden Eine bestimmte Menge elektrischer Energie, wird dem Akku, während dem Ladevorgang zugeführt. Die Lademenge wird berechnet, indem man die Ladezeit und Ladestrom multipliziert. Der maximale zulässige Ladestrom variiert je nach Akku Typ oder seiner Leistung. Diesen können Sie aus den Akku Hersteller Informationen entnehmen.
-
Seite 12: Programm Menü Schritte
Programm Menü Schritte Das Ladegerät wird mit den Standardeinstellungen arbeiten, wenn dieser das PROGR A M SELECT LiPo CHARGE LiPo FAST CHARGE LiPo BAL ANCE CHG erste Mal mit einem Akku verbunden ist. Lithium battery 2.0A 22.2V(6S) 2.0A 22.2V(6S) 2.0A AUTO Das Display zeigt die folgenden Informationen der Reihe nach an, und Sie können den Wert des... -
Seite 13: User Settings
PROGRAM SELECT User Settings Der Sigma Evo prüft automatisch die Zellenzahl des Lithium Akkus, am Anfang eines Ladeprozesses, um falsche Einstellungen des Benutzers zu vermeiden. Tiefentladene Akkus können falsch erkannt werden. Um diese Art von Fehler zu verhindern, können Sie das Zeitintervall ändern. - Seite 14 Wenn Sie den Ladevorgang beginnen, startet zur gleichen Zeit, automatisch der integrierte Sicherheitstimer. Dieser wurde so programmiert, damit der Akku nicht überladen wird, wenn es sich erweist, dass er fehlerhaft ist oder es den Akku nicht als voll erkennen kann. Bitte beziehen Sie sich auf die untenstehende Anweisung, um den von Ihnen eingestellten Timer zu berechnen.
-
Seite 15: Sicherheitstimer Berechnen
Sicherheitstimer berechnen Beim Laden von NiCd oder NiMH Akkus, teilen Sie die Kapazität durch den Ladestrom, dann teilen Sie das Ergebnis durch 11.9. Danach stellen Sie die Anzahl der Minuten als Wert für den Sicherheitstimer ein. Wenn das Ladegerät an diesem Zeitlimit stoppt, wurden ca. -
Seite 16: Lithium Akkus Laden
LiPo CHARGE Lithium Akkus laden 2.0A 11.1V(3S) Auf der linken Seite in der ersten Zeile wird der Akkutyp angezeigt, den Sie beim Set Up ausgewählt haben. Der Wert auf der linken Seite in der zweiten Zeile zeigt den Ladestrom an. >... -
Seite 17: Balanceranschluss
Balanceranschluss 4 polige Pin Belegung Draufsicht Draufsicht 7 polige Pin Belegung JST-XH Balancerstecker Individueller Individueller Balancer- Anschluss Balancer- Anschluss Lithium Akkus Schnell laden Normalerweise wird der Ladestrom kleiner, wenn der Ladevorgang des Lithium Akkus kurz vor dem Ende ist. Wenn der Strom auf 1/5 des aktuell eingestellten Strom liegt, während dem CV Vorgang, wird der Vorgang gestoppt. -
Seite 18: Spannung Balancieren Und Über Wachen
Dieser Prozess überwacht die Spannung der einzelnen Zellen während dem Laden. Wenn die Spannung einer oder mehreren Zellen, während dem Laden abnorm variiert, beendet der Sigma EQ EVO den Prozess mit einer Fehlermeldung und beendet das Programm. Wenn dies geschieht, enthält der Akku fehlerhafte Zellen, oder wurde nicht richtig eingesteckt. -
Seite 19: Programmauswahl Für Blei (Pb) Akkus
Programmauswahl für Blei (Pb) Akkus Dieses Programm ist nur zum Laden für Blei Akkus mit einer nominellen Spannung von 2 bis 20V. Blei Akkus unterscheiden sich von NiCd oder NiMH Akkus. Sie können nur einen relativ geringen Strom gegenüber ihrer Kapazität abgeben, und müssen daher auch dementsprechend geladen werden. -
Seite 20: Daten Speicherprogramm
Daten Speicherprogramm Der SIGMA EQ Evo verfügt für Sie über einen Datenspeicher, welcher 20 Betriebsdaten speichert. Diese können für Ladung aufgerufen werden, ohne dass Sie die Daten wieder neu eingeben müssen. PROGRAM SELECT Wählen Sie das “Load Memory” Programm vom Hauptmenü aus, und drücken dann den Load Memory Knopf. -
Seite 21: Ver Fügbare Informationen In Den Programmen
Ver fügbare Informationen in den Programmen Sie können verschiedene Informationen auf der LCD Anzeige, während dem Laden oder Entladen, LiLO/LiPo/LiFe/LiHV abrufen. Wenn Sie den Knopf drücken, zeigt der Lader die eingegebenen Daten an. Darüber Kapazitätsabschaltung hinaus können Sie die Spannung der einzelnen Zellen, während dem Balancieren anzeigen, indem Sie den Knopf drücken. -
Seite 22: Warnungen Und Fehlermeldungen
Warnungen und Fehlermeldungen Der SIGMA EQ Evo beinhaltet verschiedene Funktionen zum Schutz - und zur Überwachung, und überprüft die Funktionen der Elektronik. Wenn ein Fehler auftritt, zeigt das Display die Ursache für den Fehler selbstständig zusammen mit einer Melodie an. -
Seite 23: Garantie Und Ser Vice
Haftung für Verluste, Schäden oder Kosten, die sich aus fehlerhafter Verwendung und Betrieb ergeben oder in irgendeiner Weise damit zusammenhängen. Generell übernimmt die Fa. Ripmax keinerlei Haftung für die gesamte Funktionskette “Modell”. Ripmax haftet nicht für Verluste, Folgeschäden, Schäden oder Kosten, die sich aus fehlerhafter Verwendung und Betrieb ergeben oder in irgendeiner Weise damit zusammenhängen. - Seite 24 Website: www.ripmax.de Alle Rechte inklusive der Bedienungsanleitung sind Ripmax vorbehalten. Die Reproduktion nach irgendeinem Verfahren, z.B Fotokopie, Mikrofilme, oder die Erfassung elektronischer Datenverarbeitungssysteme bedürfen der vorherige Zustimmung des Herausgebers. Nachdrucke, auch nur teilweise sind verboten. Diese Bedienungsanleitung stellt den technischen Stand zum Zeitpunkt des Drucks dar. Änderungen bei Technik und Ausstattung können jederzeit vorgenommen werden.
