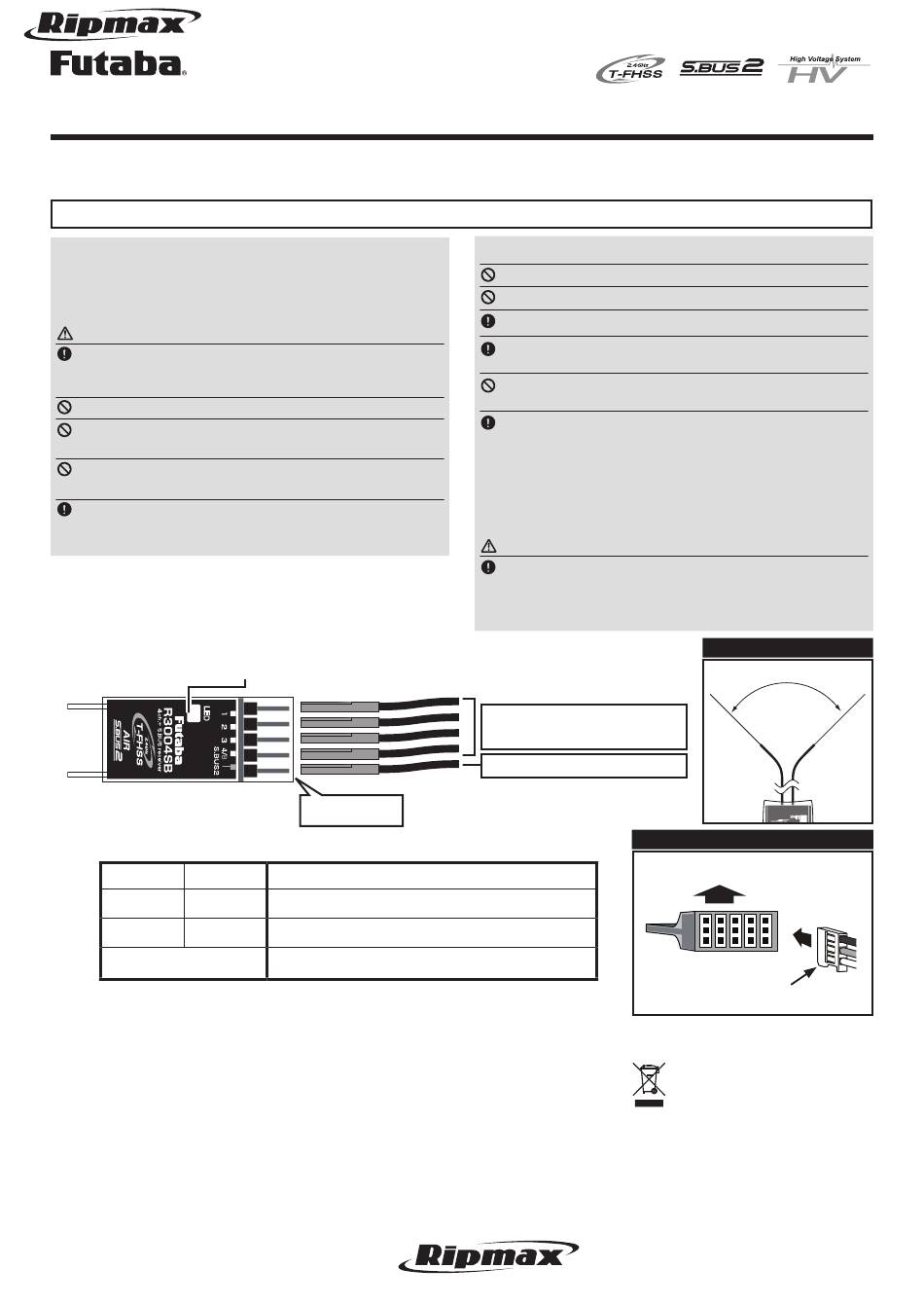

Ripmax Futaba R3004SB Kurzanleitung

R3004SB
Danke, dass Sie sich zum Kauf eines Futaba R3004SB T-FHSS Air-2,4 GHz kompatiblen Empfängers entschieden haben. Der
R3004SB Empfänger verfügt über eine bidirektionale Kommunikation mit einem T-FHSS Air-2,4 GHz Futaba Sender, der den S.BUS2
Anschluss nutzt. Durch die Nutzung des S.BUS2 Anschlusses können eine Vielzahl an Telemetriesensoren genutzt werden.
Anwendbare Systeme: Futaba T-FHSS Air 2,4 GHz System Sender
Vorsichtsmaßnahmen
• Das Futaba T-FHSS Air System funktioniert nicht mit aktuellen
Futaba FASST/FASSTest/S-FHSS/T-FHSS
Futaba FASST/FASSTest/S-FHSS/T-FHSS Car Systeme und
T-FHSS Air Systeme sind nicht miteinander kompatibel.
WARNUNG
Wickeln Sie den Empfänger weich ein, etwa in
Moosgummi, um Vibrationen zu vermeiden. Außerdem
sollte der Empfänger nicht nass werden.
Schließen Sie die Stecker nicht kurz.
Setzen Sie den Empfänger keinen hohen Temperaturen aus.
• Der Schrumpfschlauch könnte beschädigt werden.
Knicken Sie die Platine mit Schrumpfschlauch nicht ab.
• Dies könnte einen Kurzschluss verursachen.
Halten Sie den Empfänger gut fest, wenn Sie einen
Stecker an- oder abstecken wollen.
• Knicken und ziehen Sie den Schrumpfschlauch nicht ab.
R3004SB
Antenne
Bitte halten Sie sich bezüglich des LED
Status des Empfängers an die unten
stehende Tabelle.
Grün
Aus
Leuchtend
Leuchtend
Abwechselndes Blinken
KONFORMITÄTSERKLÄRUNG:
Hiermit erklärt Ripmax Ltd., dass sich dieses Gerät in Übereinstimmung mit den
grundlegenden Anforderungen und anderen relevanten Vorschriften der entsprechenden
EU-Richtlinien befindet. Die Original-Konformitätserklärung finden Sie im Internet unter
www.ripmax.com, bei der jeweiligen Gerätebeschreibung durch Aufruf des Links
„Konformitätserklärung".
Ripmax Ltd. Ripmax
Corner Green Street
Enfield EN3 7Sj, UK
Tel: +44(0)20 8282 7500
Fax: +44(0)20 8282 7501
E-Mail: mail@ripmax.com
Webseite: www.ripmax.com
Irrtum und technische Änderungen vorbehalten. Copyright Ripmax 2018 • Kopie und Nachdruck, auch auszugsweise, nur mit schriftlicher Genehmigung der Ripmax Ltd.
T-FHSS Air-2,4 GHz System
S.BUS 2 Anschluss und 4 Kanäle für konventionelle Servos
Kompakter und sehr leichter Empfänger
Car
Die Stromquelle des
Empfängers kann an jeden
LED
Anschluss angesteckt werden.
S.BUS2 Anschluss
LED Anzeige
Rot
Kein Signalempfang
Aus
Signale werden empfangen
Unbehebbarer Fehler (Speicher, etc.)
RIPMAX GMBH
Futaba RC - Service Stuttgarter Straße 20/22
75179 Pforzheim
Tel: +49(0)7231 46 94 10
E-Mail: info@ripmax.de
Webseite: www.ripmax.de
Vorsichtsmaßnahmen bei der Antenneninstallation
Schneiden Sie den Antennendraht nicht ab und knicken Sie ihn nicht.
Systemen.
Verbiegen Sie das Koaxialkabel nicht. Dies verursacht Schäden.
Die Antennen müssen so installiert werden, dass sie zugentlastet sind.
Halten Sie die Antenne so weit wie möglich auf Abstand zum Motor,
dem Regler und anderen Störquellen.
Bringen Sie die Antenne weder in Berührung mit Metall, Karbon oder
sonstigen leitenden Materialien.
Stellen Sie sicher, dass die beiden Antennen in einem
90° Winkel zu einander stehen.
• Der R3004SB hat zwei Antennen. Um den Signalempfang zu
verbessern und das Modellfliegen sicherer zu machen, hat Futaba
ein Diversity-Antennen System eingeführt. Dies erlaubt es dem
Empfänger, HF Signale an beiden Antennen zu empfangen.
Antenneninstallation bei einem Karbonrumpf
WARNUNG
Sie müssen 30 mm an der Spitze der Antenne
völlig frei lassen!
• Bitte stellen Sie sicher, dass die nach außen geführte Antenne
während des Fluges nicht auf Grund von Windeinwirkung oder
anderen Kräften wieder zurück rutscht.
Kanal 1-Kanal 4 Ausgänge
Konventioneller Systemanschluss
S.BUS2 Gerät
Status
Installation der Antenne
90˚
Richtung der Anschlüsse
Oberseite(Label)
Empfänger
Nase (weiße Signalleitung) unten
ENTSORGUNG:
Dieses Symbol bedeutet, dass
elektrische und elektronische
Geräte am Ende ihrer
Nutzungsdauer vom Hausmüll
getrennt, entsorgt werden müssen.
Entsorgen Sie das Gerät bei Ihrer
örtlichen, kommunalen Sammelstelle
oder Recycling-Zentrum. Dies gilt für
alle Länder der Europäischen Union
sowie in anderen Europäischen
Ländern mit separatem
Sammelsystem.
.
.
