Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieses Rauchsensors. Erweitern Sie Ihre
Alarmanlage um ein wesentliches Stück Sicherheit: Der vernetz-
bare Rauchsensor alarmiert Sie schon frühzeitig, wenn sich Qualm
oder Rauch an der Zimmerdecke sammelt. In Verbindung mit der
intelligenten VisorTech Alarm-Anlage werden Sie auch mobil über
den Ernstfall informiert. Sogar im Ausland.
Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die
aufgeführten Hinweise und Tipps, damit Sie den Rauchsensor
optimal einsetzen können.
Lieferumfang
• Photoelektrischer Rauchsensor
• Batterie (9V)
• Montagematerial
• Bedienungsanleitung
Der Rauchsensor eignet sich für die Verbindung mit den Alarman-
lagen XMD-3200.pro, XMD-110 und XMD-4800.pro.
Produktdetails
Geeignete Orte für die Montage von Rauchsensoren
Beachten Sie bei der Montage Ihres Rauchsensors folgende Punkte.
• Montieren Sie einen Rauchsensor im Flur vor jedem Schlafbe-
reich, wie in Bild 1 dargestellt. Häuser mit mehr als einem Schlaf-
bereich benötigen zusätzliche Rauchsensoren, siehe Bild 2.
• Montieren Sie einen Rauchsensoren auf jeder Etage eines
Hauses oder einer Mehretagenwohnung, siehe Bild 3.
• Montieren Sie mindestens zwei Rauchsensoren pro Haushalt.
• Montieren Sie einen Rauchsensor in jedem Schlafzimmer.
• Montieren Sie einen Rauchsensor an beiden Enden eines
Flurs vor einem Schlafzimmer, wenn dieser mehr als 10 m
lang ist.
• Montieren Sie einen Rauchsensor in jedem Zimmer, in dem
Personen mit geschlossener oder teilgeschlossener Tür
schlafen. Rauch könnte durch die geschlossene Tür blockiert
werden oder ein Alarm im Flur könnte von der schlafenden
Person überhört werden.
© April/2014 - MB//TH//OG - GS
Importiert von: PEARL.GmbH / PEARL-Straße 1-3 / 79426 Buggingen
Photoelektrischer Rauchsensor
für XMD-3200/XMD-4800.pro/XMD-110

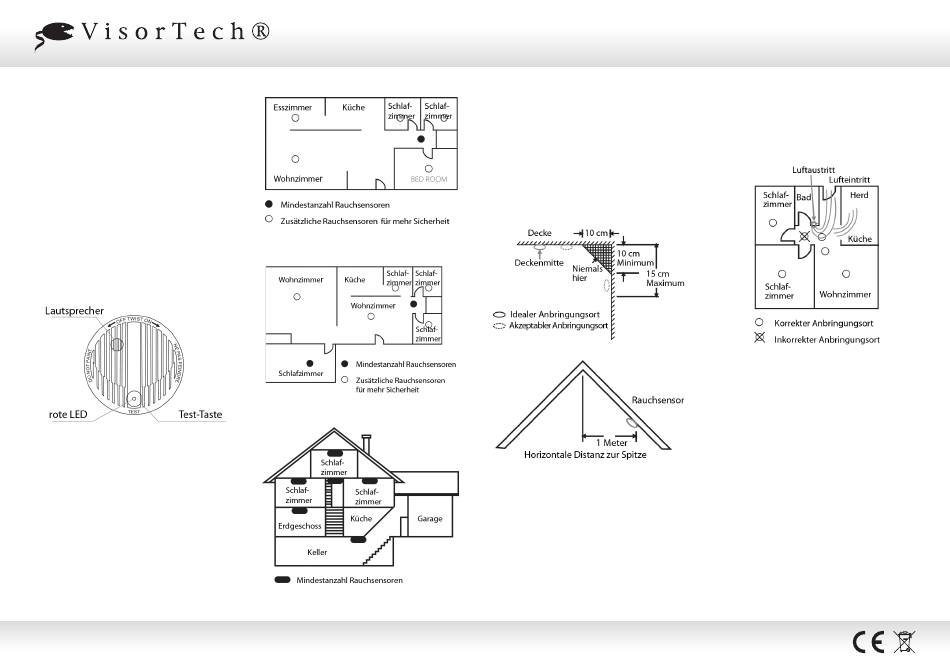

Bild1: Beispielhafte Montageorte für Wohnorte mit einem
einzelnen Schlafbereich
Bild2: Beispielhafte Montageorte für Wohnorte mit mehreren
Schlafbereichen
Bild3: Beispielhafte Montageorte für Wohnorte mit
mehreren Etagen
Bedienungsanleitung
• Montieren Sie Keller-Rauchsensoren am Fuß der Kellertreppe.
• Montieren Sie Rauchsensoren im ersten Stock am oberen
Ende der Treppe.
• Stellen Sie sicher, dass keine Tür oder andere Hindernisse den
Weg von Rauch zum Detektor blockieren.
• Montieren Sie zusätzliche Rauchsensoren im Wohnzimmer,
Esszimmer, Dachboden und in der Vorratskammer.
• Falls die Deckenmontage nicht möglich ist, montieren Sie
die Rauchsensor im Abstand von 10-15 cm zur Decke an der
Wand, siehe Bild 4.
• In Zimmern mit Dachschrägen montieren Sie den Rauchsen-
sor ca. 1 m horizontal vom höchsten Punkt der Decke, siehe
Bild 5.
Bild4: Empfohlene und akzeptable Montageorte für Rauchsensoren
Bild 5: Empfohlene und akzeptable Montageorte für Rauchsensor
in Räumen mit Dachschräge
Ungeeignete Orte
Eine Montage des Rauchsensors an ungeeigneten Orten kann zu
Fehlalarmen führen. Um Fehlalarme zu vermeiden, beachten Sie
die folgenden Punkte.
• Montieren Sie den Rauchsensor nicht in Küchen mit wenigen
Fenstern oder mangelhafter Belüftung, in Garagen, wo er
Abgasen ausgesetzt ist, in der Nähe von Öfen, Wasserheizern
und Raumheizern.
• Montieren Sie den Rauchsensor in mehr als 6 Meter Abstand
zu Orten, an denen Verbrennungspartikel üblicherweise
auftreten, z.B. Küchen. Falls dies nicht möglich ist, montieren
PX-3822-675
Sie den Rauchsensor so weit wie möglich von der Quelle der
Partikel entfernt an der Wand. Achten Sie in solchen Räumen
auf gute Belüftung.
• Wenn Luftströmungen eine Küche passieren, kann sich die
Verteilung der Verbrennungspartikel in der Luft ändern. Wie
sie die Rauchsensor montieren, um dieser Veränderung ge-
recht zu werden, entnehmen Sie bitte dem folgenden Bild.
Bild 6: Empfohlene Montageorte für Rauchsensor um
Luftströme mit Verbrennungspartikeln zu vermeiden
• Montieren Sie den Rauchsensor nicht in sehr feuchten
Bereichen oder in der Nähe von Badezimmern mit Duschen.
Feuchtigkeit in der Luft kann in die Sensorkammer eindrin-
gen und den Fehlalarm auslösen. Montieren Sie den Rauch-
sensor mindestens 3 m von Badezimmern entfernt.
• Montieren Sie den Rauchsensor nicht in sehr kalten oder sehr
heißen Bereichen, zum Beispiel unbeheizten Räumen oder
Außenräumen. Beachten Sie den optimalen Temperaturbe-
reich in den technischen Daten.
• Montieren Sie den Rauchsensor nicht in sehr staubigen oder
schmutzigen Bereichen, da die Sensorfähigkeit beeinträchtigt
werden kann.
• Montieren Sie den Rauchsensor nicht neben Frischluftzugän-
gen, Ventilatoren, Lüftungen oder in sehr zugigen Bereichen,
da der Rauch vom Rauchsensor weggetrieben werden kann.
• Montieren Sie den Rauchsensor nicht direkt an der Spitze ei-
ner Dachschräge, da der Rauch gegebenenfalls nicht bis zum
Rauchsensor vordringen kann.
• Montieren Sie den Rauchsensor nicht in insektenbefallenen
Gebieten. Insekten, die in die Sensorkammer eindringen, kön-
nen einen Fehlalarm auslösen.
• Montieren Sie den Rauchsensor nicht neben fluoreszierenden
Lichtern. Fluoreszierende Lichter können einen Fehlalarm
auslösen. Halten Sie mindestens einen Abstand von 1,5 m ein.
