Trix 24966 Bedienungsanleitung

Dampfschneeschleuder henschel
Vorschau ausblenden

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 6

Quicklinks

Diese Anleitung herunterladen
D
GB
F
NL

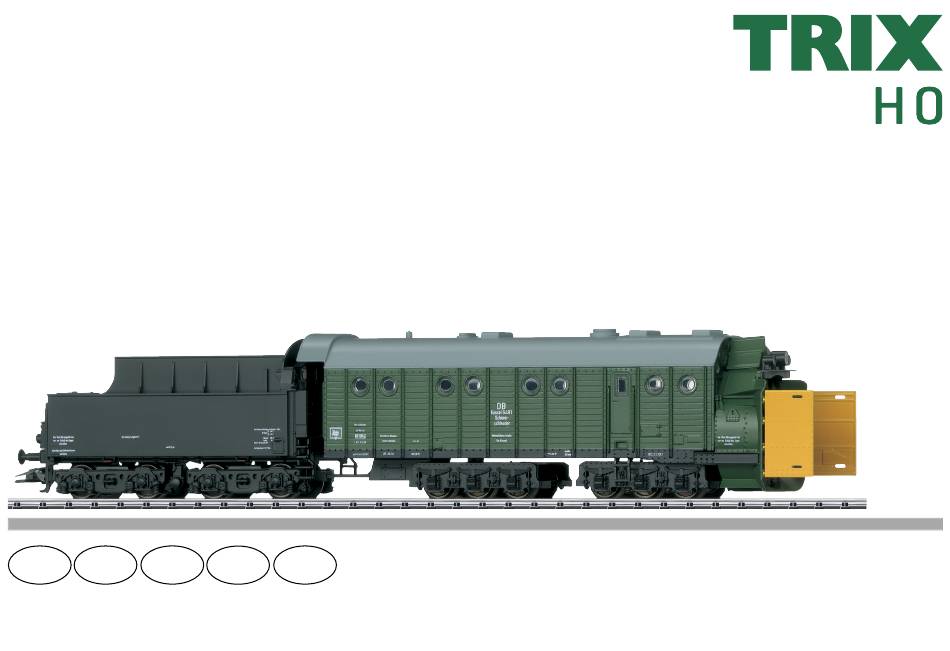

Modell der Dampfschneeschleuder Henschel
USA
24966

Werbung

loading

Verwandte Anleitungen für Trix 24966

Inhaltszusammenfassung für Trix 24966

  • Seite 1 Modell der Dampfschneeschleuder Henschel 24966...

  • Seite 3: Inhaltsverzeichnis

    Seite Sommaire Page Inhaltsverzeichnis Informationen zum Vorbild Informations concernant le modèle réel Remarques importantes sur la sécurité Sicherheitshinweise Wichtige Hinweise Information importante Multiprotokollbetrieb Mode multiprotocole Fonctions commutables Schaltbare Funktionen Parameter/Register Paramètre/Registre Betriebshinweise Remarques sur l’exploitation Wartung und Instandhaltung Entretien et maintien Ersatzteile Pièces de rechange Page...

  • Seite 4: Informationen Zum Vorbild

    Informationen zum Vorbild Information about the Prototype Bei Schneelagen von über 1,5 Meter können Schneepflüge When snow depths exceed 1.5 meters (5 feet), snow plows die Bahnstrecken nicht mehr freiräumen. In diesen Fällen cannot clear railroad track right of way. Rotary snow plows kommen Schneeschleudern zum Einsatz.
  • Seite 5 Informations concernant la locomotive réelle Informatie van het voorbeeld Face à des chutes de neige dépassant 1,5 m, les chasse- Bij sneeuwlagen van meer dan 1,5 meter kunnen gewone neige ne parviennent plus à dégager les voies ferrées. Dans sneeuwploegen de lijnen niet meer ruimen. In die geval- ce cas on utilise une fraise à...

  • Seite 6: Sicherheitshinweise

    Bestandteile des Produktes und müssen deshalb aufbe- Das Digital-Protokoll mit den meisten Möglichkeiten ist das wahrt sowie bei Weitergabe des Produktes mitgegeben höchstwertige Digital-Protokoll. Die Reihenfolge der Digital- werden. Protokolle ist in der Wertung fallend: • Für Reparaturen oder Ersatzteile wenden Sie sich bitte an Priorität 1: mfx Ihren Trix-Fachhändler. Priorität 2: DCC • Gewährleistung und Garantie gemäß der beiliegenden Priorität 3: MM Garantieurkunde.
  • Seite 7 Hinweis: Werden zwei oder mehrere Digital-Protokolle am mfx-Protokoll Gleis erkannt, übernimmt der Decoder automatisch das Adressierung höchstwertige Digital-Protokoll; z.B. wird mfx & DCC erkannt • Keine Adresse erforderlich, jeder Decoder erhält eine wird das mfx-Digital-Protokoll vom Decoder übernommen. einmalige und eindeutige Kennung (UID). Einzelne Protokolle können über den Parameter CV 50 • Der Decoder meldet sich an einer Central Station oder deaktiviert werden.

  • Seite 8: Programmierung

    DCC-Protokoll Es wird empfohlen, die Programmierungen grundsätzlich auf dem Programmiergleis vorzunehmen. Adressierung • Mögliche Adressen: Kurze, lange und Traktionsadresse • Adressbereich: 1 – 127 (kurze Adresse, Traktionsadresse) 1 – 10239 (lange Adresse) • Jede Adresse ist manuell programmierbar. • Kurze oder lange Adresse wird über die CVs ausgewählt. • Eine angewandte Traktionsadresse deaktiviert die Standard-Adresse. Programmierung • Die Eigenschaften können über die Configurations Vari- ablen (CV) mehrfach geändert werden. • Die CV-Nummer und die CV-Werte werden direkt einge- geben.

  • Seite 9: Schaltbare Funktionen

    Schaltbare Funktionen Arbeitsscheinwerfer / Streckensignallampen Rauchgenerator Geräusch: Schleuderrad Geräusch: Dampfmaschine Wechsel Arbeitsscheinwerfer / Streckensignallampen Geräusch: Pfeife lang Trix Systems...
  • Seite 10 Bedeutung Wert DCC ab Werk Adresse 1 - 127 PoM Minimalgeschwindigkeit 0 - 255 PoM Anfahrverzögerung 0 - 255 PoM Bremsverzögerung 0 - 255 PoM Maximalgeschwindigkeit 0 - 255 Werkreset/Herstellerkennung PoM Funktionen F1 - F8 im Analogbetrieb 0 - 255 PoM Funktionen F9 - F15 und Licht im Analogbetrieb 0 - 255 Erweiterte Adresse (oberer Teil)

  • Seite 11: Safety Notes

    The digital protocol with the most possibilities is the highest ponent part of the product and must therefore be kept as order digital protocol. The sequence of digital protocols in well as transferred along with the product to others. descending order is: • Please see your authorized Trix dealer for repairs or Priority 1: mfx spare parts. Priority 2: DCC • The warranty card included with this product specifies Priority 3: MM the warranty conditions.
  • Seite 12 Note: If two or more digital protocols are recognized in the mfx Protocol track, the decoder automatically takes on the highest value Addresses digital protocol.For example, if mfx & DCC are recognized, • No address is required; each decoder is given a one- the mfx digital protocol is taken on by the decoder. Individual time, unique identifier (UID).
  • Seite 13 DCC Protocol We recommend that in general programming should be done on the programming track. Addresses • Possible addresses: short, long, and m.u. address • Address range: 1 – 127 (short address, m.u. address) 1 – 10239 (long address) • Every address can be programmed manually. • A short or a long address is selected using the CVs. • A multiple unit address that is being used deactivates the standard address. Programming • The characteristics can be changed repeatedly using the Configuration Variables (CV).

  • Seite 14: Controllable Functions

    Controllable Functions Work lights / Headlights Smoke generator Sound effect: Rotary plow blades Sound effect: Stream engine Choose between work lights and headlights Sound effect: Long whistle blast Trix Systems...
  • Seite 15 Discription DCC Value Factory-Set Address 1 - 127 PoM Minimum Speed 0 - 255 PoM Acceleration delay 0 - 255 PoM Braking delay 0 - 255 PoM Maximum speed 0 - 255 Factory Reset / Manufacturer Recognition PoM Functions F1 - F8 in analog operation 0 - 255 PoM Functions F9 - F15 and lights in analog operation 0 - 255...

  • Seite 16: Remarques Importantes Sur La Sécurité

    à bit de poids du produit ; ils doivent donc être conservés et, le cas fort. La hiérarchisation des protocoles numériques est échéant, transmis avec le produit. descendante : • Pour toute réparation ou remplacement de pièces, adres- Priorité 1 : mfx sez vous à votre détaillant-spécialiste Trix. Priorité 2 : DCC • Garantie légale et garantie contractuelle conformément Priorité 3 : MM au certificat de garantie ci-joint.
  • Seite 17 Indication : Si deux ou plus de deux protocoles numériques Protocole mfx sont reconnus sur la voie, le décodeur choisit automatique- Adressage ment le protocole numérique le plus significatif. Entre les • Aucune adresse n’est nécessaire, le décodeur reçoit tou- protocoles mfx & DCC par exemple, le décodeur choisira tefois une identification unique et non équivoque (UID).
  • Seite 18 Protocole DCC • Toutes les fonctions peuvent être commutées en fonction du mappage des fonctions (voir le descriptif des CVs). Adressage • Pour toute information complémentaire, voir le tableau • Adresse possibles: Courtes, longues et adresses de traction des CVs, protocole DCC. • Catégorie d’adresse : Il est recommandé, de réaliser la programmation, fonda- 1 à 127 (adresses courtes, adresses de traction) mentalement, sur la voie de programmation.

  • Seite 19: Fonctions Commutables

    Fonctions commutables Projecteur / feux de signalisation Générateur de fumée Bruitage : Rotation de la fraise Bruitage : Machine à vapeur Alternance entre le projecteur et les feux de signalisation Bruitage : Sifflet longueur Trix Systems...
  • Seite 20 Affectation DCC Valeur Parm. Usine Adresse 1 - 127 PoM Vitesse minimale 0 - 255 PoM Temporisation d‘accélération 0 - 255 PoM Temporisation de freinage 0 - 255 PoM Vitesse maximale 0 - 255 Réinitialisation d’usine/identification du fabricant PoM Fonctions F1 - F8 en mode analogique 0 - 255 PoM Fonctions F9 - F15 et éclairage en mode analogique 0 - 255...

  • Seite 21: Veiligheidsvoorschriften

    Het digitaalprotocol met de meeste mogelijkheden is het product. primaire digitaalprotocol. De volgorde van de digitaalproto- • Voor reparaties en onderdelen kunt zich tot Uw Trix collen is afnemend in mogelijkheden: handelaar wenden. Prioriteit 1: mfx • Vrijwaring en garantie overeenkomstig het bijgevoegde Prioriteit 2: DCC garantiebewijs.
  • Seite 22 Opmerking: Als er twee of meer digitale protocollen op mfx-protocol de rails worden herkend, dan neemt de decoder automa- Adressering tisch het hoogwaardigste protocol over; bijv. word mfx & • Een adres is niet nodig, elke decoder heeft een éénmalig DCC herkend, dan wordt het mfx signaal door de decoder en éénduidig kenmerk (UID).
  • Seite 23 DCC-protocol Het is aan te bevelen om het programmeren alleen op het programmeerspoor uit te voeren. Adressering • Mogelijke adressen: kort, lang en tractieadres • Adresbereik: 1 – 127 (kort adres, tractieadres) 1 – 10239 (lange adres) • Elk adres is handmatig programmeerbaar. • Kort of lang adres wordt via de CV gekozen. • Een toegepast tractieadres deactiveert het standaardad- res. Programmering • De eigenschappen van de decoder kunnen via de confi- guratie variabelen (CV) vaker gewijzigd worden.

  • Seite 24: Schakelbare Functies

    Schakelbare functies Werkschijnwerper / Frontverlichting Rookgenerator Geluid: ploegventilator Geluid: stoommachine Wisselen werkschijnwerper / frontverlichting Geluid: fluit lang Trix Systems...
  • Seite 25 Betekenis Waarde DCC Af fabriek Adres 1 - 127 PoM Minimale snelheid 0 - 255 PoM Optrekvertraging 0 - 255 PoM Afremvertraging 0 - 255 PoM Maximumsnelheid 0 - 255 Fabrieksinstelling/fabriekherkenning PoM functies F1 - F8 in analoogbedrijf 0 - 255 PoM functies F9 - F15 en licht in analoogbedrijf 0 - 255 Uitgebreld adres (bovenste gedeelte)
  • Seite 28 Causes d‘erreurs potentielles avec le générateur fumigène • Le générateur fumigène ne peut pas être rempli de liquide fumigène au-delà de la moitié du tube. • Aucune bulle d‘air ne peut se trouver dans le générateur Potentielle Fehlerquellen beim Rauchgenerator fumigène. • Der Rauchgenerator darf nur maximal halb mit Rauchöl • Le câble de raccordement raccordé à la face inférieure gefüllt sein. du fumigène doit posséder un contact sûr avec le ressort • Im Rauchgenerator darf sich keine Luftblase befinden.
