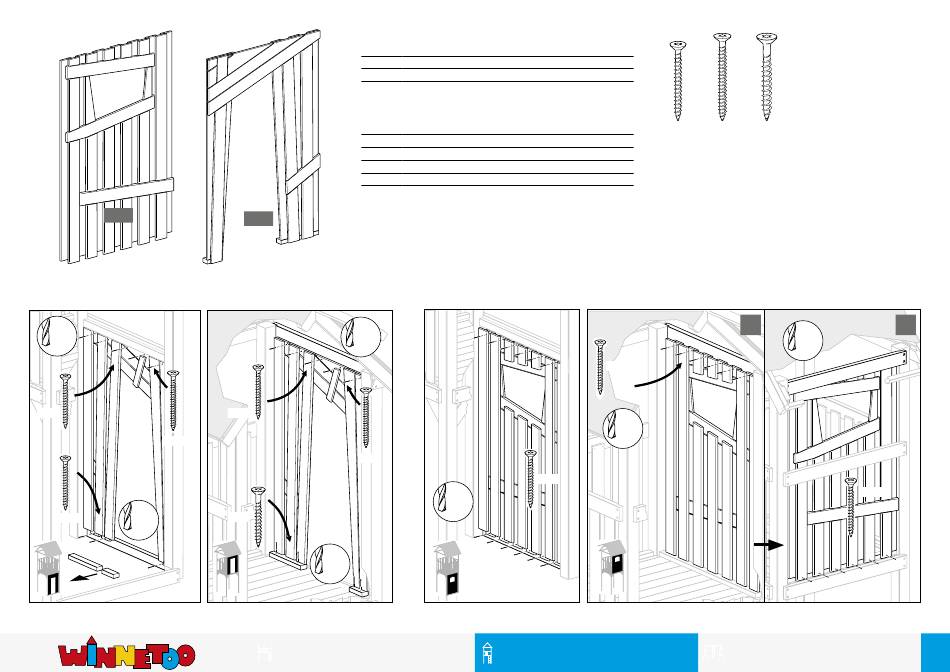

Winnetoo HEX-HEX Montageanleitung Seite 15

2861
ø 3
4 x 40
4 x 45
4 x 40*
ø 3
* Schrauben von den demontierten Bodenleisten nehmen.
Einzelteile, Fensterwand, Art. 2861
Anzahl
1
12
Einzelteile, Türwand, Art. 2860
Anzahl
1
4
1
4
2860
ø 3
4 x 40
4 x 45
5 x 45
ø 4
Bezeichnung Abmessungen
Wandelement 900 x 1384 mm
Spanplattenschraube A2 4 x 40 mm
Bezeichnung Abmessungen
Wandelement 900 x 1384 mm
Spanplattenschraube A2 5 x 45 mm
Spanplattenschraube A2 4 x 45 mm
Spanplattenschraube A2 4 x 40 mm
4 x 40
ø 3
2860, 2861 Wandelemente / 1
4,0 x 40 4 x 45 5 x 45
Grundsätzliche Informationen zum Einbau von Wandelementen finden
Sie auf den entsprechenden Seiten in der Montageanleitung des
Spielturms.
Diese Wandelemente sind überall montierbar, wo auch die anderen
Wandelemente des WINNETOO Systems eingesetzt werden.
1
4 x 40
ø 3
2
ø 3
4 x 40
ST15
