Die Erklärungen auf dieser Seite gelten nur, wenn Wandelemente mit dem Holzboden 2866 kombiniert werden. Details zu den Wandelementen
finden Sie auf den entsprechenden Seiten in der Montageanleitung des Spielturms. (Details zu Art. 2860 und 2861 in dieser Anleitung)

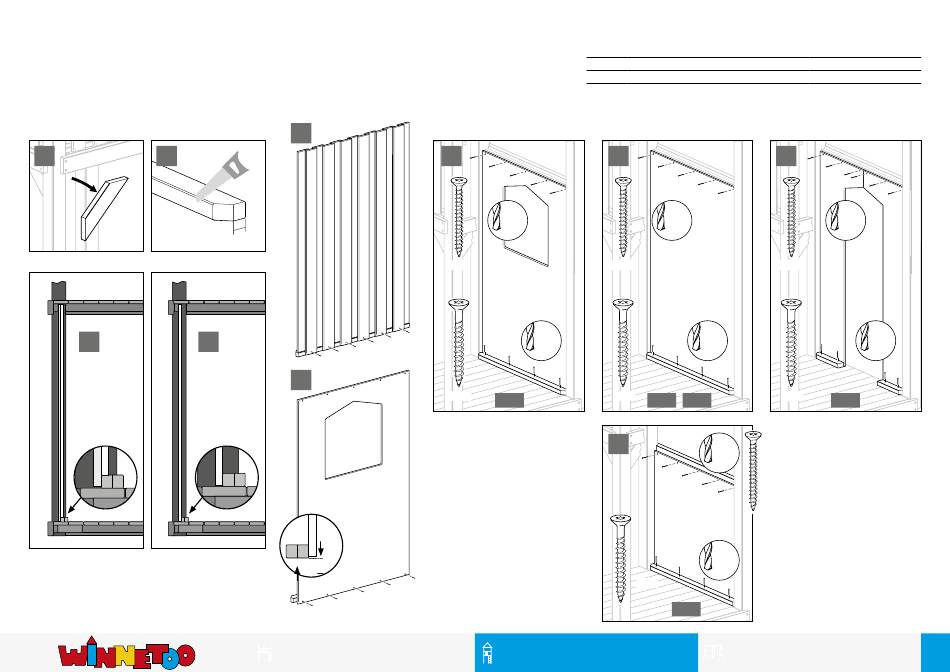

1. Turmstreben ausbauen. Sie werden in diesem Fall nicht wieder eingesetzt
2. Die Enden der Bodenleisten im 45° Winkel kappen. Für die Türmontage (Art. 4262) den Durchgangsbereich ausschneiden.
3. Das Wandelement an die Bodenleiste schrauben. Variante a) bei Wandelementen aus Einzelprofilen, Variante b) bei Plattenelementen.
4. Das Wandelemente mit Bodenleiste aufstellen, vermitteln und von innen gegen die Auflageleiste des oberen Bodens im Turm montieren.
1
2
45°
3a
3b
3a
24 mm
3b
Einzelteile, Art. 2859 Befestigungs-Set unten Wand / Boden
Anzahl
3
12
4
4
ø 3
4 x 40
4 x 40
ø 4
5 x 45
5 x 45
4263
4
2859 Wandbefestigung unten / 1
Bezeichnung
Bodenleiste (für Wandmontage)
Spanplattenschraube A2
4
ø 3
4 x 40
ø 4
5 x 45
4260
4261
ø 3
4 x 40
ø 4
Die Wand, Art. 4262, wird gegen
5 x 45
mit dem oberen Ende gegen einen
zusätzlichen Systembalken, Art. 1663,
4262
geschraubt.
Abmessungen
28 x 48 x 890 mm
5 x 45 mm
ø 3
ø 4
4264
ST13
