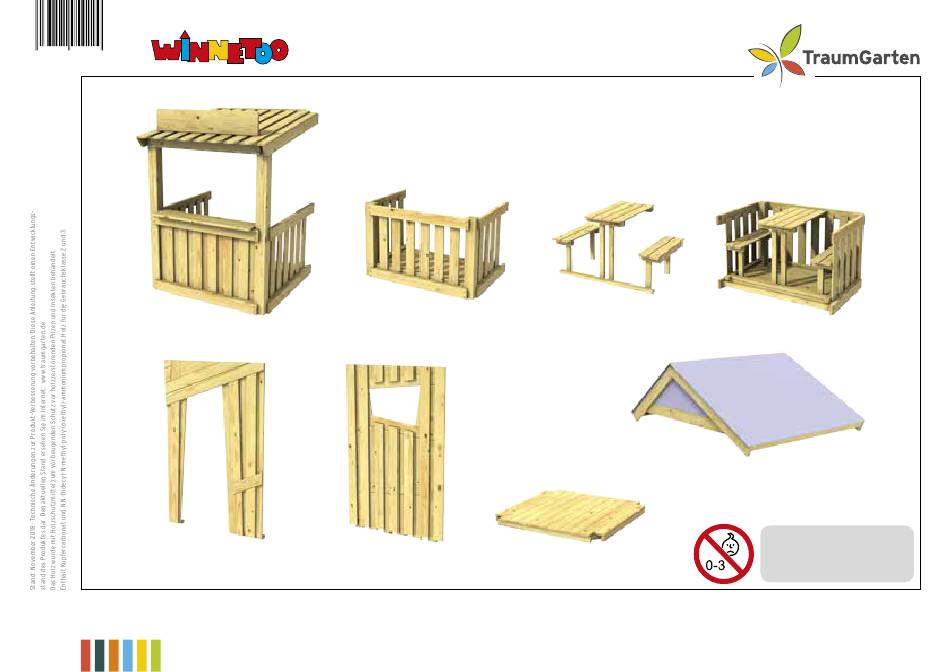

- Seite 1 HEX-HEX MONTAGEANLEITUNG 4 033821 05422 4 Achtung: geeignet für Kinder von 3 bis 14 Jahren. Nur für den Hausgebrauch! Sicherheitshinweise · Montage- und Aufbautipps · Detailzeichnungen Art. 0307 - V 1.0 www.traumgarten.de/winnetoo...
- Seite 2 Mit dem Kauf Ihrer Anlage haben Sie die zum Aufbau Ihres Produktes benötigte Montageanleitung erworben. Tisch mit Bänken, Art. 2865 Weitere Informationen zur Montage des WINNETOO - Gesamtprogramms finden Sie im Internet unter www.traumgarten.de. Sicherheit & Bauvorgaben Wissenswertes aus dem Holzlexikon, Spezialfarben...
- Seite 3 Einzelteile Anzahl Bezeichnung Abmessungen Montage möglich an: Pfosten 88 x 88 x 1340 mm Spielturm, Art. 1652 Systembalken (für Brüstung) 36 x 88 x 980 mm Anbau, , Art. 1653 Systembalken mit Leiste (für Bodendeck) 64 x 88 x 980 mm An GIGA-Turm nur mit Kombimodul Befestigungsleiste (für Brüstung) 28 x 48 x 900 mm...
- Seite 4 2863 Veranda groß / 2 68,8 cm 8 x80 ø 4,5 ø 4,5 Bitte zusätzlich besorgen Bodenanker Safety Art. 1695 Wichtig! Die Bodenanker werden hier auf der Außenseite verbaut. Möchten Sie die Bodenanker innen einsetzen, müssen die beiden Bodendielen mit der Ausklinkung entsprechend gekürzt werden.
- Seite 5 5 x 45 ø 3 4 x 50 ø 3 4 x60 ø 3 4 x 40 ø 4 5 x 45 2863 Veranda groß / 3...
- Seite 6 2863 Veranda groß / 4 4 x 30 ø 3 ca. 53 mm 4 x60 3 mm 4 x 40...
- Seite 7 ø 3 4 x 30 180° ø 3 ø 3 4 x 40 4 x 35 ø 4 4 x 50 2863 Veranda groß / 5...
- Seite 8 2864 Veranda klein / 1 Einzelteile Anzahl Bezeichnung Abmessungen Montage möglich an: Pfosten 88 x 88 x 688 mm Spielturm, Art. 1652 Systembalken (für Brüstung) 36 x 88 x 980 mm Anbau, , Art. 1653 Systembalken (für Brüstung) 36 x 88 x 680 mm Systembalken mit Leiste (für Bodendeck) 64 x 88 x 980 mm An GIGA-Turm nur mit Kombimodul...
- Seite 9 8 x 80 17 cm 10 cm ø 4,5 min. 60 cm Beton = Sand-Kies-Gemisch, Körnung 0/32 plus Zement im Mischungsverhältnis 3:1 Als Baugrund werden die Bodenklassen 4 - 6 nach DIN 18300 vorausgesetzt. Fundamentgröße 40 x 40 x 60 cm. Bei Abwei- Bitte zusätzlich besorgen chungen der Bodenklasse, die Fundamente Bodenanker Safety Art.
- Seite 10 2864 Veranda klein / 3 ST10 5 x 45 ø 3 4 x 40 ø 4 5 x 45 ca. 53 mm 3 mm 4 x 40...
- Seite 11 Einzelteile Anzahl Bezeichnung Abmessungen Mittelunterzug (für Bodendeck) 28 x 48 x 1000 mm Bodenbrett (geriffelt) 21 x 94 x 1052 mm Bodenbrett (geriffelt) 21 x 94 x 886 mm Auflageleiste (für Bodendeck) 28 x 48 x 890 mm Knacken 28 x 48 x 220 mm Tellerkopfschraube 10 x 50 mm Spanplattenschraube A2...
- Seite 12 2866 Holzboden / 2 ST12 20 mm 4 x 50 ø 3 ø 4 5 x 50 ø 3 4 x 40...
- Seite 13 Einzelteile, Art. 2859 Befestigungs-Set unten Wand / Boden Die Erklärungen auf dieser Seite gelten nur, wenn Wandelemente mit dem Holzboden 2866 kombiniert werden. Details zu den Wandelementen finden Sie auf den entsprechenden Seiten in der Montageanleitung des Spielturms. (Details zu Art. 2860 und 2861 in dieser Anleitung) Anzahl Bezeichnung Abmessungen...
- Seite 14 2859 Wandbefestigung unten / 2 ST14 ø 3 ø 3 ø 3 ø 3 ø 3 4 x 40 4 x 40 4 x 40 4 x 40 4 x 40 4 x 45 ø 4 ø 4 ø 4 ø...
- Seite 15 Grundsätzliche Informationen zum Einbau von Wandelementen finden 2861 2860 Sie auf den entsprechenden Seiten in der Montageanleitung des Spielturms. Diese Wandelemente sind überall montierbar, wo auch die anderen Wandelemente des WINNETOO Systems eingesetzt werden. ø 3 ø 3 ø 3 4 x 40 4 x 40 4 x 40 ø...
- Seite 16 2862 Holzdach / 1 ST16 Dachplatten, Giebelplatten Einzelteile Anzahl Bezeichnung Abmessungen Kehlbalken 36 x 88 x 1453 mm Sparren 28 x 88 x ~ 740 mm Sparren 28 x 88 x ~ 992 mm Verbindungslasche (für Sparren) 28 x 48 x 337 mm First 22,6 x 22,6 x 1184 mm Fußpfette...
- Seite 17 ø 4 5 x 70 4 x 35 5 x 50 5 x 90 4 x 20 5 x 70 5 x 90 5 x 50 5 x 70 ø 4 ø 4 Bitte verwenden Sie die Spenglerschrauben 4 x 20 mm, die Sie mit dem Spielturm Art. 1652 erhalten haben. 2862 Holzdach / 2 ST17 Dachplatten, Giebelplatten...
- Seite 18 2865 Tisch & Bänke / 1 ST18 Einzelteile Anzahl Bezeichnung Abmessungen Tischbretter 16 x 88 x 670 mm Tischunterzüge 28 x 48 x 360 mm Tischbeine 28 x 48 x 564 mm Sitzbretter 16 x 88 x 590 mm Banklauflagen 28 x 48 x 435 mm Bankunterzüge 28 x 48 x 180 mm...
- Seite 19 Grundsätzlich ist die Montage an allen Seiten möglich, Einschränkungen ergeben sich aus der Kombination mit anderen WINNETOO Elementen. 1652 2864 2863 Die Montage über Eck ist konstruktionsbedingt nicht möglich. Veranda klein, Art. 2864, Montage unter anderen WINNETOO Elementen 1654 1704 1653 1709 1164, 1697 1648 Sicherheit & Bauvorgaben...
- Seite 20 All diese Punkte sind kein Mangel, sondern typische, natürliche Eigenschaften von Holz, denn Holz Gemäß DIN 53160 speichel- und schweißecht. Gemäß EN 73.1 geeignet für Kinderspielzeug. lebt! Generell gilt: Durch die ständige UV-Einstrahlung vergraut das Holz und bildet eine silbergraue Patina. Schutz dagegen bieten z.B. die WINNETOO Spezialfarben.
