DE

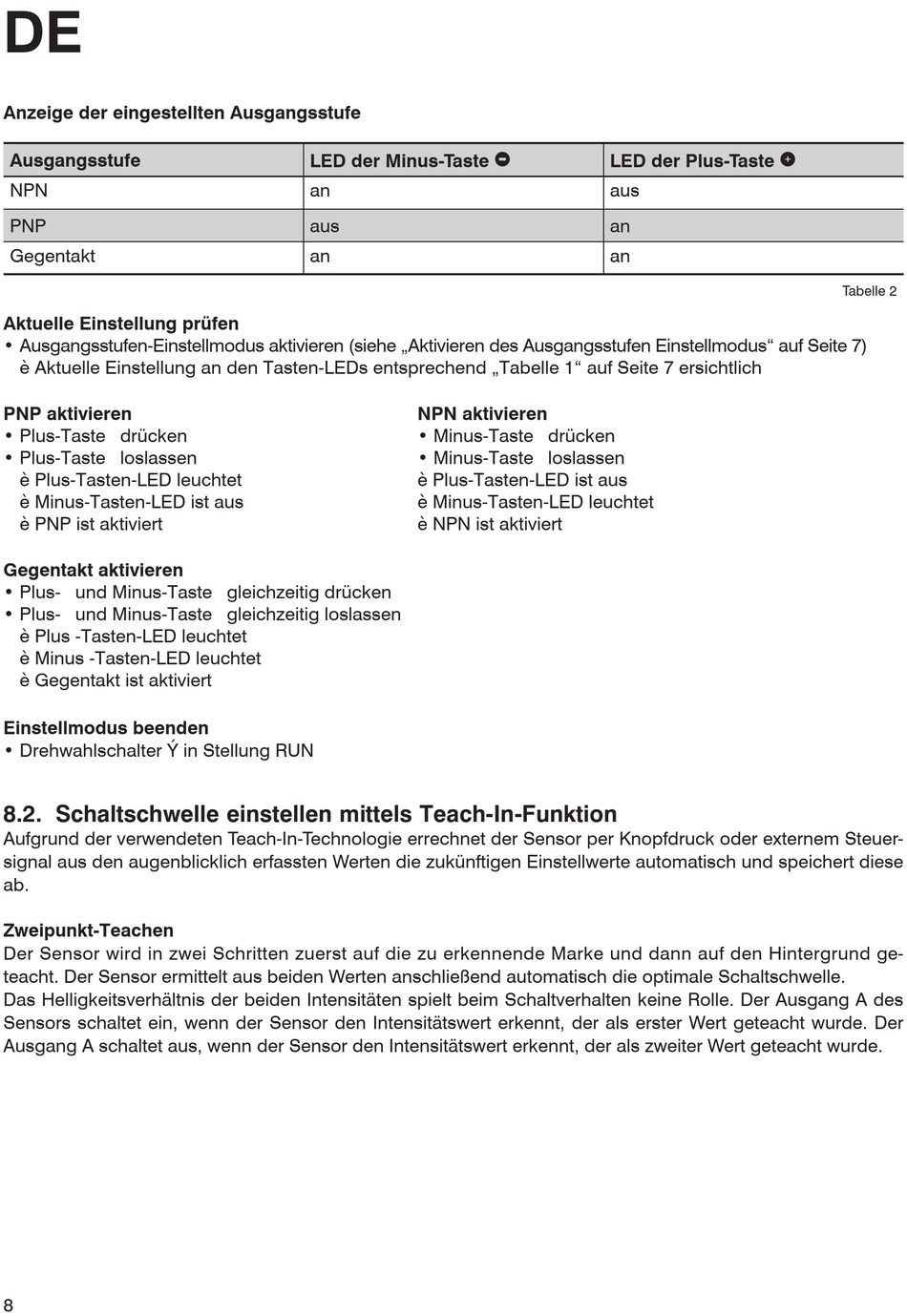

Anzeige der eingestellten Ausgangsstufe
Ausgangsstufe
NPN
PNP
Gegentakt
Aktuelle Einstellung prüfen
• Ausgangsstufen-Einstellmodus aktivieren (siehe „Aktivieren des Ausgangsstufen Einstellmodus" auf Seite 7)
è Aktuelle Einstellung an den Tasten-LEDs entsprechend „Tabelle 1" auf Seite 7 ersichtlich
PNP aktivieren
• Plus-Taste
drücken
• Plus-Taste
loslassen
è Plus-Tasten-LED leuchtet
è Minus-Tasten-LED ist aus
è PNP ist aktiviert
Gegentakt aktivieren
• Plus-
und Minus-Taste
• Plus-
und Minus-Taste
è Plus -Tasten-LED leuchtet
è Minus -Tasten-LED leuchtet
è Gegentakt ist aktiviert
Einstellmodus beenden
• Drehwahlschalter Ý in Stellung RUN
8.2. Schaltschwelle einstellen mittels Teach-In-Funktion
Aufgrund der verwendeten Teach-In-Technologie errechnet der Sensor per Knopfdruck oder externem Steuer-
signal aus den augenblicklich erfassten Werten die zukünftigen Einstellwerte automatisch und speichert diese
ab.
Zweipunkt-Teachen
Der Sensor wird in zwei Schritten zuerst auf die zu erkennende Marke und dann auf den Hintergrund ge-
teacht. Der Sensor ermittelt aus beiden Werten anschließend automatisch die optimale Schaltschwelle.
Das Helligkeitsverhältnis der beiden Intensitäten spielt beim Schaltverhalten keine Rolle. Der Ausgang A des
Sensors schaltet ein, wenn der Sensor den Intensitätswert erkennt, der als erster Wert geteacht wurde. Der
Ausgang A schaltet aus, wenn der Sensor den Intensitätswert erkennt, der als zweiter Wert geteacht wurde.
8
LED der Minus-Taste
an
aus
an
gleichzeitig drücken
gleichzeitig loslassen
NPN aktivieren
• Minus-Taste
drücken
• Minus-Taste
loslassen
è Plus-Tasten-LED ist aus
è Minus-Tasten-LED leuchtet
è NPN ist aktiviert
LED der Plus-Taste
aus
an
an
Tabelle 2
