Programmierung des Messumformers ModMAG
Impulsausgang
®
M3000

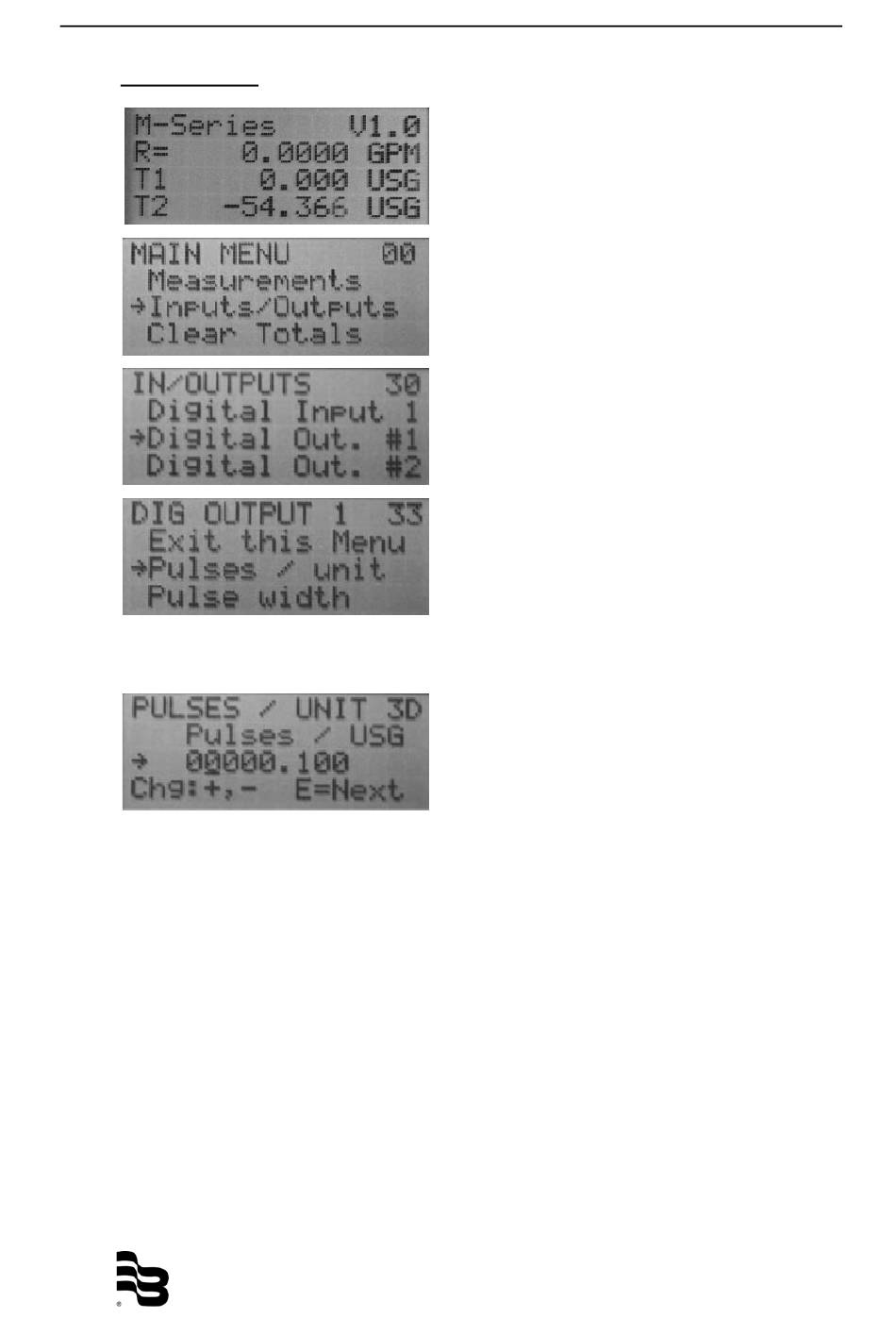

1.
In der Hauptanzeige E einmal betätigen,
um die "MAIN MENU 00" Anzeige zu
öffnen.
2.
Mit dem Cursor auf "Inputs/Outputs"
gehen.
3.
E zum Öffnen der "In/Outputs 30" Anzeige
betätigen.
4.
Den Pfeil auf "Digital Out. #1" navigieren.
5.
E zum Öffnen der "DIG output 1 33" An-
zeige betätigen.
6.
Den Pfeil auf "Pulses / unit" navigieren.
7.
E zum Öffnen der "PULSES / UNIT 3D" An-
zeige betätigen.
Hinweis: Dies ist nur durchzuführen, wenn die
8.
+ oder – zum Erhöhen oder Verringern der
unterstrichenen Zahl für die gewünschte
Ziffernstelle betätigen.
9.
E betätigen, um das Unterstreichungszeichen
zur nächsten Ziffer zu bewegen und aus-
wählen. Um eine Ziffer zu überspringen, E be-
tätigen. Das Unterstreichungszeichen springt
zur nächsten Ziffer.
10. Wenn alle Ziffern eingestellt sind, E betäti-
gen. Die von Ihnen eingegebenen Impulse /
Einheit sind nun im System programmiert und
es erscheint wieder die "DIG output 1 33" An-
zeige.
MID_M3000_BA_Ex_01_1806
Funktion für Ausgang eins (1) Fwd
Pulse oder AMR (50 ms Impuls) lauten
soll. Siehe
"Digital Ausgang. #1" im
Kapitel 5.4.
