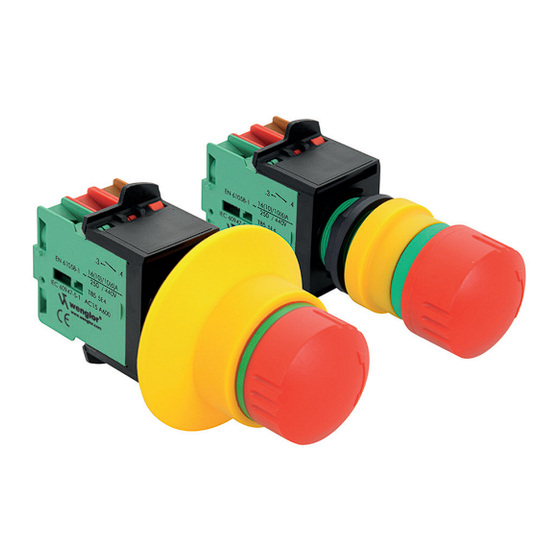

- Seite 1 SEAx01 SC2xI01S SC2xJ01S Not-Halt-Schalter (Betätiger und Kontaktblock) Betriebsanleitung Nur als PDF-Version erhältlich Stand: 08.09.2016 www.wenglor.com...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Betriebsanleitung 1.1. Funktion 1.2. Zielgruppe Bestimmungsgemäße Verwendung Produktbeschreibung Sicherheitshinweise Technische Daten 5.1. Anschluss 5.2. Gehäuseabmessungen Montagehinweise Prüfhinweise 7.1. Prüfung bei Inbetriebnahme 7.2. Regelmäßige Prüfung 7.3. Funktionsprüfung Demontage Umweltgerechte Entsorgung 10. EU-Konformitätserklärung... -
Seite 3: Betriebsanleitung
• Auswahl und Einbau der Geräte sowie ihre steuerungstechnische Einbindung sind an eine qualifizierte Kenntnis der einschlägigen Ge setze und normativen Anforderungen durch den Maschinenhersteller geknüpft 2. Bestimmungsgemäße Verwendung Dieses wenglor Produkt ist gemäß dem folgenden Funktionsprinzip zu verwenden: Not-Halt-Schalter Die Not-Halt-/Not-Aus-Schalter sind elektromechanische Schaltgeräte zum Schutz von Personen an oder in der Nähe von Maschinen. -
Seite 4: Sicherheitshinweise
4. Sicherheitshinweise • Diese Anleitung ist Teil des Produkts und während der gesamten Lebensdauer des Produkts aufzubewahren • Betriebsanleitung vor Gebrauch des Produkts sorgfältig durchlesen • Montage, Inbetriebnahme und Wartung des vorliegenden Produkts sind ausschließlich durch fachkundiges Personal auszuführen • Eingriffe und Veränderungen am Produkt sind nicht zulässig •... -
Seite 5: Technische Daten
Einbau Einbauöffnung 22,3 mm Entriegelung drehen ≤ 2,5 Nm Anzugsdrehmoment Lebensdauer (mechanisch) 50 000 Schaltzyklen Schaltstellungsanzeige Überlistsicher nach EN ISO 13850 Bestellnummer SEAN01 SEAP01 SEAL01 SEAC01 Temperaturbereich –30…70 °C –30…55 °C –30…70 °C Schutzart IP65, IP69K IP65 IP65, IP69K Blockierschutzkragen —... -
Seite 6: Anschluss
5.1. Anschluss 5.2. Gehäuseabmessungen SEAN01 SEAP01 SEAC01... -
Seite 7: Ergänzende Produkte
SEAL01 SC21J01S SC21I01S SC20J01S SC20I01S Ergänzende Produkte wenglor bietet Ihnen die passende Anschlusstechnik für Ihr Produkt. Montageschlüssel Z0046 Sicherheitsrelais SR4... -
Seite 8: Montagehinweise
• Das Produkt muss vor mechanischen Einwirkungen geschützt werden • Das Produkt ist so zu befestigen, dass sich die Einbaulage nicht verändern kann • Bei der Montage muss eine leichte Erreichbarkeit des Not-Schalt-Schalters sichergestellt werden SEAN01, SEAP01, SEAC01 SEAL01 + SC20I01S, SC21I01S... - Seite 9 SEAN01, SEAP01, SEAC01 SEAL01 + SC20I01S, SC21I01S + SC20J01S, SC21J01S click click...
-
Seite 10: Prüfhinweise
7. Prüfhinweise Für den Einbau und die Inbetriebnahme sowie regelmäßige technische Überprüfungen gelten die nationalen Rechtsvorschriften, insbesondere: • Maschinenrichtline 2006/42/EG • Niederspannungsrichtlinie 2014/35/EU • Sicherheitsvorschriften • Unfallverhütungsvorschriften/Sicherheitsregeln 7.1. Prüfung bei Inbetriebnahme • Funktionsprüfung (siehe gleichnamigen Absatz) 7.2. Regelmäßige Prüfung Das Überprüfungsintervall ist vom Maschinenkonstrukteur anhand der Gefährdungsbeurteilung festzulegen. Es wird jedoch empfohlen, den Not-Halt-Schalter mindestens einmal jährlich vom zuständigen Sicherheitsbe- auftragten zu Testzwecken auszulösen und die ordnungsgemäße Funktion zu überprüfen Prüfung:... -
Seite 11: Demontage
Kein Betrieb bei unklarem Fehlerverhalten! 8. Demontage Der Not-Halt-Schalter ist nur in spannungslosem Zustand zu demontieren. 9. Umweltgerechte Entsorgung Die wenglor sensoric GmbH nimmt unbrauchbare oder irreparable Produkte nicht zurück. Bei der Entsorgung der Produkte gelten die jeweils gültigen länderspezifischen Vorschriften zur Abfallentsorgung. -
Seite 12: Eu-Konformitätserklärung
10. EU-Konformitätserklärung Name und Anschrift des Herstellers: wenglor sensoric GmbH wenglor Straße 3 88069 Tettnang/Germany Diese Erklärung gilt für die folgenden Produkte: SEA... SC2... Wir bestätigen die Übereinstimmung mit den grundlegenden Anforderungen der europäischen Richtlinie über Maschinen (2006/42/EG). Folgende Normen wurden angewandt:...
